解决WinCC Flexible 2008 SP4与SP5版本兼容性问题

1. 问题背景与现象解析

作为一名长期从事工业自动化系统集成的工程师，我经常遇到西门子HMI项目版本兼容性问题。最近在升级一个老客户的Smart Line生产线时，就碰到了WinCC Flexible 2008 SP4项目无法被SP5版本打开的棘手情况。

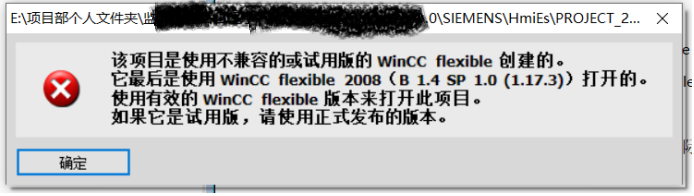

这个问题的根源在于西门子产品线的版本策略差异。WinCC Flexible 2008 SP4是中国市场特供版本，专门为Smart Line系列触摸屏定制开发。而SP5则是基于国际通用的SP3版本升级而来，两者在项目文件结构和设备库定义上存在本质差异。当尝试用SP5打开SP4项目时，系统会弹出"版本不兼容"的错误提示（如下图所示），导致项目完全无法加载。

关键提示：SP5 Update2只是SP5的功能补丁包，并不能解决对SP4项目的兼容性问题。很多工程师误以为安装最新补丁就能解决问题，这是常见的认知误区。

2. 解决方案总体思路

经过多次实践验证，我总结出一套可靠的解决方案流程：

1. 项目提取：从STEP7环境中导出SP4版本的HMI项目
2. 版本降级：将项目另存为SP1/SP3兼容格式
3. 版本升级：用SP5打开降级后的项目文件
4. 重新集成：将转换后的项目重新嵌入STEP7工程

这个方案的核心在于利用SP1/SP3作为中间过渡版本，因为这两个版本的文件格式同时被SP4和SP5所识别。整个过程不需要任何第三方转换工具，完全依靠西门子软件自带的功能实现。

3. 详细操作步骤解析

3.1 从STEP7导出HMI项目

首先需要在原始工程环境中完成项目提取：

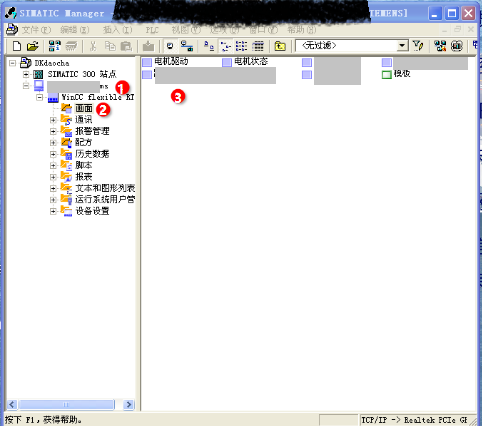

1. 打开包含HMI项目的STEP7工程文件
2. 在项目树中定位到HMI设备 -> 画面
3. 双击任意画面文件，这将自动启动关联的WinCC Flexible 2008 SP4

进入WinCC Flexible界面后：

1. 点击顶部菜单栏的"项目"

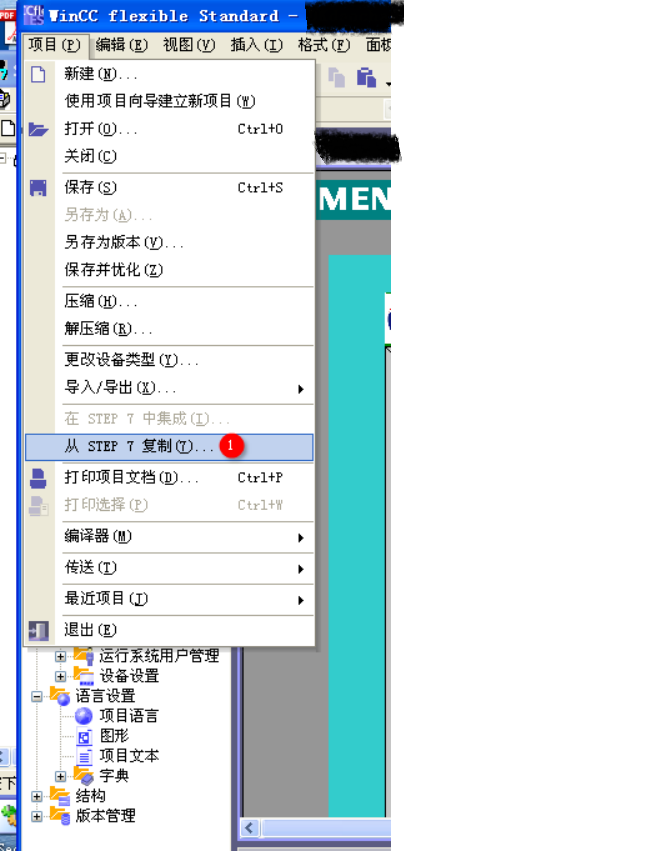

2. 选择"从STEP7复制"功能
3. 指定导出路径（建议新建独立文件夹）

操作要点：导出时建议使用英文路径，避免中文字符可能导致的兼容性问题。同时确保磁盘有足够空间，大型项目可能需要数百MB存储。

3.2 执行版本降级操作

获得独立的SP4项目文件后，需要将其降级为更早版本：

1. 在WinCC Flexible SP4中打开刚导出的项目

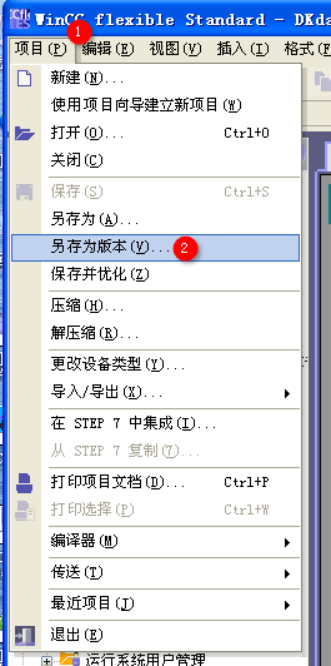

2. 点击"项目" -> "另存为版本"
3. 选择SP1或SP3格式（推荐SP3保留更多功能）
4. 指定新的保存位置（必须与源文件不同目录）

致命陷阱：绝对不要用SP4再次打开降级后的项目文件！这会导致文件内部标记被更新，失去版本兼容性。很多工程师在此处犯错，导致前功尽弃。

3.3 使用SP5打开转换后的项目

在装有WinCC Flexible SP5 Update2的环境中：

1. 直接打开降级后的SP1/SP3项目文件

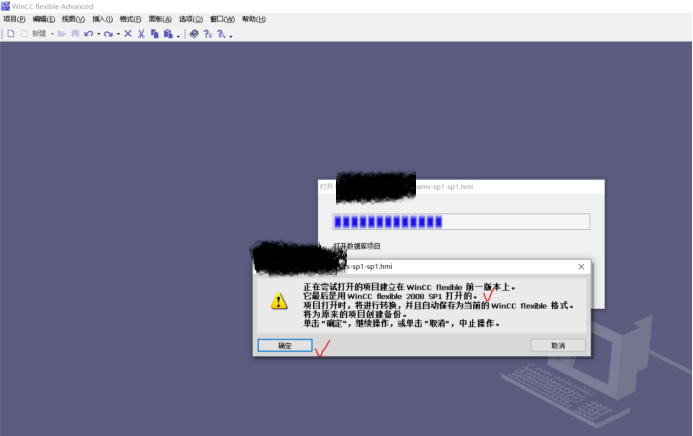

2. 系统会弹出版本转换提示，点击确认
3. 等待自动完成版本升级过程

转换完成后，建议立即执行以下检查：

• 验证所有画面元素位置是否保持正确
• 检查变量连接是否完整
• 测试脚本功能是否正常
• 确认通信参数是否保留

3.4 重新集成到STEP7工程

为确保工程完整性，需要将转换后的项目重新嵌入原始STEP7环境：

1. 在SP5中打开转换完成的项目

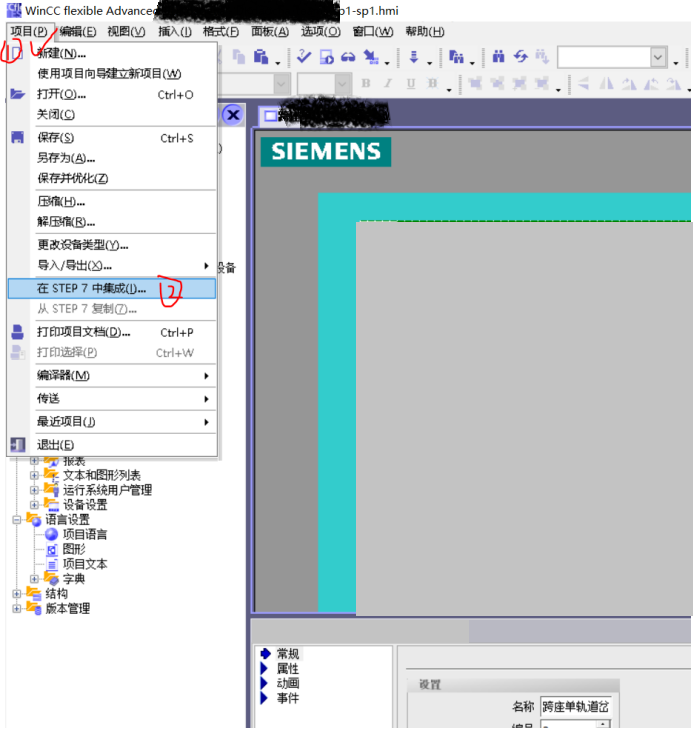

2. 点击"项目" -> "在STEP7中集成"
3. 定位到原始STEP7项目文件
4. 确认集成位置和名称

集成完成后，在STEP7中双击HMI设备即可正常打开SP5版本的项目，所有功能应保持完整。

4. 常见问题与专家建议

4.1 转换过程中的典型错误

1. 画面元素错位：

   • 原因：不同版本的显示驱动差异
   • 解决：在SP5中重新调整画面布局
   • 预防：转换前在SP4中统一使用百分比定位

2. 变量连接丢失：

   • 原因：变量命名包含特殊字符
   • 解决：检查变量表，重建连接
   • 预防：使用纯英文变量命名规则

3. 脚本执行异常：

   • 原因：API接口版本变化
   • 解决：对照SP5文档修改脚本
   • 预防：避免使用版本特定的API

4.2 版本管理最佳实践

根据多年项目经验，我总结出以下版本管理规范：

1. 文件命名规则：

   • 包含版本号（如_SP3、_SP5）
   • 添加转换日期（如20240812）
   • 示例：HMI_Line1_SP5_20240812.wcf

2. 归档策略：

   • 保留每个转换阶段的完整副本
   • 建立清晰的版本目录结构
   • 记录每次转换的操作日志

3. 环境配置：

   • 维护多版本WinCC Flexible的独立安装
   • 使用虚拟机隔离不同开发环境
   • 建立标准化的测试流程

4.3 高级技巧与注意事项

1. 批量转换方案：
   对于多个类似项目，可以：

   • 录制宏自动化操作流程
   • 使用命令行参数批量处理
   • 开发自定义转换脚本

2. 性能优化建议：

   • 转换前清理无用对象和变量
   • 压缩图片资源减小文件体积
   • 禁用非必要的历史数据记录

3. 团队协作要点：

   • 建立统一的版本基线
   • 使用SVN/Git管理工程文件
   • 编写详细的转换文档

5. 深入技术原理剖析

5.1 版本兼容性机制

西门子HMI项目的版本管理基于以下核心技术：

1. 文件头标识：

   • 每个项目文件包含版本特征码
   • SP4使用特殊的中国区标识
   • SP5只识别标准国际版标识

2. 设备描述库：

   • 不同版本包含不同的硬件支持
   • SP4专有库不被SP5识别
   • 降级过程会移除特殊库引用

3. 功能集差异：

   • SP4包含Smart Line专属功能
   • 这些功能在标准版中不存在
   • 转换时会自动移除或替换

5.2 项目文件结构解析

WinCC Flexible项目文件本质上是结构化数据库：

1. 核心组件：

   • 画面定义（XML格式）
   • 变量表（二进制存储）
   • 配方数据（专用格式）
   • 通信配置（INI风格）

2. 转换过程变化：

   • 文件头版本标记更新
   • 移除版本特有属性
   • 重写硬件依赖项
   • 标准化内部引用

3. 完整性校验：

   • 转换后应检查文件签名
   • 验证内部一致性
   • 确保所有交叉引用有效

通过理解这些底层原理，工程师可以更有效地处理各种版本兼容性问题，也能在出现异常时快速定位原因。
