集成电路科普者1. MATLAB实时编辑器中的PID控制器设计实战
作为一名控制系统工程师，我经常需要在MATLAB中快速设计和验证PID控制器。传统方法需要手动编写大量脚本，而实时编辑器中的Tune PID Controller任务彻底改变了我的工作流程。这个交互式工具不仅能自动生成初始控制器设计，还能实时可视化调整效果，大幅提升了设计效率。
1.1 准备工作与环境搭建
在开始PID设计前，我们需要先建立被控对象的数学模型。MATLAB支持多种线性时不变(LTI)模型表示方式，本例中使用零极点增益模型(zpk)：
matlab复制G = zpk(-5,[-1 -2 -3 -4],6);
这个模型表示的系统具有：
- 一个零点：s = -5
- 四个极点：s = -1, -2, -3, -4
- 增益为6
提示：使用zpk函数时，零点和极点应以向量形式输入，对于多极点/零点系统特别方便。如果已有传递函数形式，也可以直接用tf函数创建。
1.2 启动PID调谐任务
在实时编辑器界面中，通过以下路径启动调谐任务：
- 点击顶部菜单栏的Live Editor选项卡
- 选择Task > Tune PID Controller

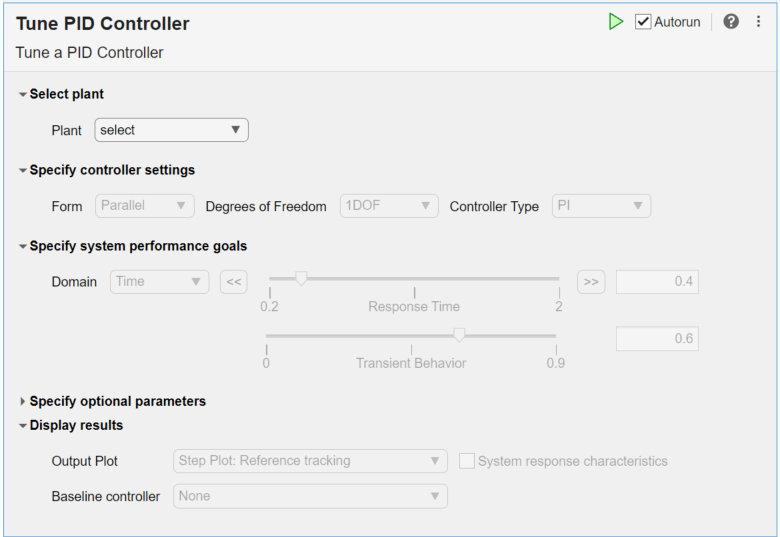

任务插入后，界面会显示三个主要区域：
- Plant Model：选择或输入被控对象模型
- Controller Type：选择PID控制器类型
- Tuning Parameters：调整性能参数
1.3 初始控制器设计解析
系统默认生成的PI控制器结构为：
code复制C(s) = Kp + Ki/s
这种结构在大多数工业应用中已经足够，因为：
- 积分项消除稳态误差
- 比例项提供快速响应
- 避免微分项可能引入的高频噪声
初始设计的阶跃响应显示：
- 上升时间：约1.5秒
- 超调量：约8%
- 稳态误差：0（得益于积分项）
![初始阶跃响应](https://i-blog.csdnimg.cn/img_convert/9a6252bd
