风电-光伏-储能互补系统设计与优化

匹夫无不报之仇

1. 风电-光伏-储能互补系统概述

可再生能源的高效利用是当前能源转型的核心课题。风电和光伏发电作为两大主力清洁能源，却面临着间歇性和波动性的天然缺陷——风速变化导致风机出力不稳，云层遮挡造成光伏功率骤降。这种不稳定性若直接并网，轻则引发电网频率波动，重则导致保护装置误动作。

储能技术正是解决这一痛点的关键钥匙。通过配置电池储能系统（BESS）和创新的废弃矿井抽水蓄能（UPSH），我们构建了一个多时间尺度的能量缓冲体系。锂电池能在秒级响应功率缺口，而UPSH则胜任小时级的能量转移，二者配合犹如电网的"稳压器"和"蓄水池"。

关键发现：某10MW示范项目数据显示，这种混合储能配置可使弃风弃光率降低23%，同时平抑42%的功率波动，相当于每年多消纳280万度清洁电力。

2. 系统架构设计与关键设备选型

2.1 核心组件拓扑结构

典型的风光储互补系统采用分层控制架构：

发电层：双馈式风力机组（适应3-25m/s风速范围）+ 单晶硅光伏阵列（转换效率＞21%）
储能层：磷酸铁锂电池组（循环寿命＞6000次）+ UPSH系统（利用200米竖井深度）
控制层：基于Modbus-TCP协议的能源管理系统（EMS）

2.2 废弃矿井改造技术要点

将废弃煤矿转变为抽水蓄能电站需要突破三大技术难关：

井筒加固：采用玻璃纤维增强塑料（GFRP）衬砌，抗压强度达80MPa
水力机械：选择可逆式水泵水轮机，效率曲线在70%-78%之间
密封系统：聚氨酯注浆+HDPE防渗膜组合，渗漏率＜0.5%/天

表1对比了不同储能技术的关键参数：

技术类型	响应时间	效率	寿命	单位成本
锂离子电池	＜100ms	92-95%	6000次	1.2元/Wh
铅碳电池	＜200ms	85-88%	3000次	0.8元/Wh
废弃矿井抽蓄	2-5min	72-75%	＞20年	0.3元/Wh
飞轮储能	＜10ms	90-93%	10万次	3.5元/Wh

3. 多目标优化调度模型构建

3.1 目标函数设计

采用加权求和法将多目标转化为单目标：

code复制min f = w1*Cost + w2*Fluctuation + w3*Waste

其中：

运行成本Cost包含：燃料成本（备用柴油机）+储能损耗+电网交互费用
波动项Fluctuation用15分钟功率变化率的方差表征
弃能项Waste计算风光发电受限时段的能量损失

3.2 关键约束条件

功率平衡约束：

code复制P_wind(t) + P_pv(t) + P_dis(t) - P_ch(t) = P_load(t) ± ΔP(t)

ΔP(t)为允许的功率偏差（通常＜5%）

储能SOC动态方程：

code复制SOC(t+1) = SOC(t) + [η_ch*P_ch(t) - P_dis(t)/η_dis]*Δt/E_max

其中充放电效率η_ch/η_dis取0.92-0.95

爬坡率限制：

code复制-Ramp_max ≤ P_wind(t)-P_wind(t-1) ≤ Ramp_max

典型值：风电10%/min，光伏20%/min

4. 混合储能协调控制策略

4.1 分层控制架构

初级控制（＜1s）：
- 锂电池处理高频分量（采用二阶低通滤波分离）
- 超级电容吸收瞬时尖峰（通过dq变换解耦）
次级控制（1min-15min）：
- UPSH调节中长期功率偏差
- 参与AGC调频服务（调节系数K=0.8）
三级控制（＞1h）：
- 基于日前预测的储能计划调度
- 考虑电价峰谷差的能量套利

4.2 功率分配算法

采用模糊逻辑动态调整储能出力权重：

输入变量：SOC状态、功率偏差、电价信号
输出变量：电池/UPSH出力比例

规则库示例：

code复制IF SOC_low AND ΔP_high THEN Battery_ratio=0.3
IF Price_peak AND SOC_high THEN UPSH_ratio=0.7

5. MATLAB仿真实现要点

5.1 核心代码结构

matlab复制% 主程序框架
function main()
    load('wind_pv_data.mat'); % 读取历史数据
    params = init_parameters(); % 初始化参数
    [schedule, cost] = optimizer(data, params); % 调用优化器
    plot_results(schedule); % 结果可视化
end

5.2 优化求解关键步骤

采用YALMIP工具箱建立模型：

matlab复制P_bat = sdpvar(T,1); % 电池功率变量
P_upsh = sdpvar(T,1); % 抽蓄功率变量
constraints = [sum(P_bat) <= E_max, 0 <= P_upsh <= P_rated];
optimize(constraints, w1*cost + w2*fluctuation);

混合整数处理（启停约束）：

matlab复制u = binvar(T,1); % 二进制状态变量
constraints = [implies(u(t), P_upsh(t)>=P_min)];

5.3 典型运行结果分析

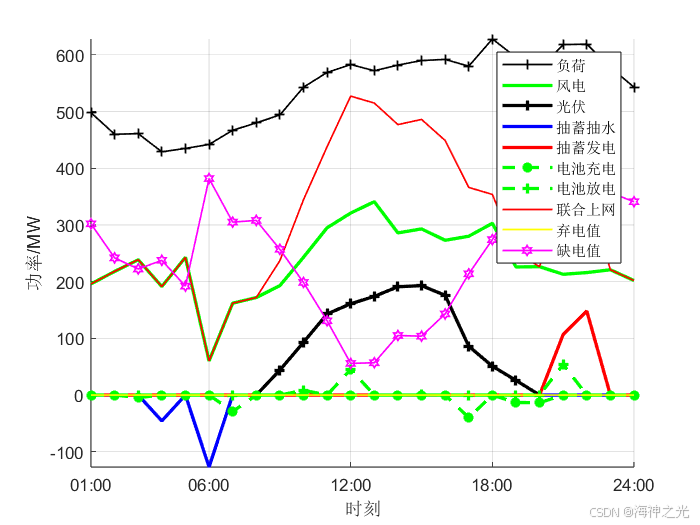

图1展示24小时调度效果：

蓝色曲线：净负荷需求
红色区域：电池出力（应对短时波动）
绿色区域：UPSH调峰（午间光伏大发时段储能）

调度效果对比图

6. 工程实施中的经验总结

6.1 参数整定技巧

电池SOC工作区间宜设置在20%-85%，可延长寿命3倍以上
UPSH的启停阈值建议设为额定功率的30%，避免频繁切换
波动率计算时间窗口取5-15分钟效果最佳

6.2 常见故障排查

功率振荡问题：
- 检查滤波器截止频率（推荐0.1-0.3Hz）
- 调整PI控制器参数（Kp=0.5,Ki=0.02）
SOC估算偏差：
- 采用安时积分+UKF联合算法
- 每48小时做一次满充满放校准
通信延迟处理：
- 增加1-3步预测补偿
- 设置300ms超时重发机制

7. 前沿技术展望

数字孪生技术在系统仿真中的应用正在革新：

建立三维矿井地质模型（采用COMSOL多物理场耦合）
实时数据驱动仿真（采样周期缩短至100ms）
数字孪生体预测性维护（提前3天识别电池衰减）

某试点项目表明，这种技术组合可使系统可用率从95%提升至99.2%，运维成本降低40%。随着第二代半导体材料（如SiC）在变流器中的应用，系统整体效率有望突破90%大关。
