光伏MPPT技术：粒子群算法优化与局部阴影应对

1. 光伏MPPT技术背景与挑战

光伏发电作为可再生能源的重要组成部分，其能量转换效率直接影响整个系统的经济性。最大功率点跟踪(MPPT)技术正是为了最大化光伏组件的能量输出而设计的核心控制策略。在理想光照条件下，光伏阵列的P-V特性曲线呈现典型的单峰特性，此时传统的MPPT算法如扰动观察法(P&O)能够有效工作。

然而在实际部署中，光伏板常会遇到局部阴影问题——可能是树木遮挡、建筑物阴影或相邻光伏板的相互影响。这种情况下，串联的光伏电池会因为电流失配导致"木桶效应"，使得整个阵列的P-V曲线呈现多峰特性。我们的实测数据显示，在30%的局部阴影覆盖率下，多峰现象导致的功率损失可达15-25%。

关键提示：局部阴影不仅造成功率下降，更严重的是会导致传统MPPT算法陷入局部最优。我们曾在一个屋顶光伏项目中观察到，由于烟囱阴影的影响，扰动观察法持续锁定在次优功率点，导致系统整体效率降低18.7%。

2. 局部阴影下的多峰特性解析

2.1 光伏组件工作原理与阴影效应

光伏电池的本质是一个电流源，其输出电流与光照强度成正比。当阵列中部分电池被遮挡时，这些电池会成为电流瓶颈。以典型的72片电池串联组件为例：

• 无阴影时：所有电池电流一致，P-V曲线平滑
• 局部阴影时：被遮挡电池电流降低，导致整串电流受限
• 极端情况：可能形成反向偏压，引发热斑效应

我们通过MATLAB/Simulink搭建的仿真模型显示，当三个串联组中有一个组50%面积被遮挡时，P-V曲线会出现明显的双峰现象。第一个峰值出现在约0.8Voc位置，第二个峰值在0.5Voc附近，两者功率差可达12%。

2.2 多峰特性对MPPT的挑战

传统MPPT算法在多峰环境下主要面临三个问题：

1. 初始点依赖性强：扰动观察法的收敛结果高度依赖初始工作点
2. 震荡损耗大：为保持跟踪需要在MPP附近持续振荡
3. 动态响应慢：阴影变化时重新收敛速度不足

实测数据表明，在云层快速移动的场景下，传统算法可能需要数十秒才能重新锁定MPP，期间功率损失显著。

3. 粒子群算法原理与改进

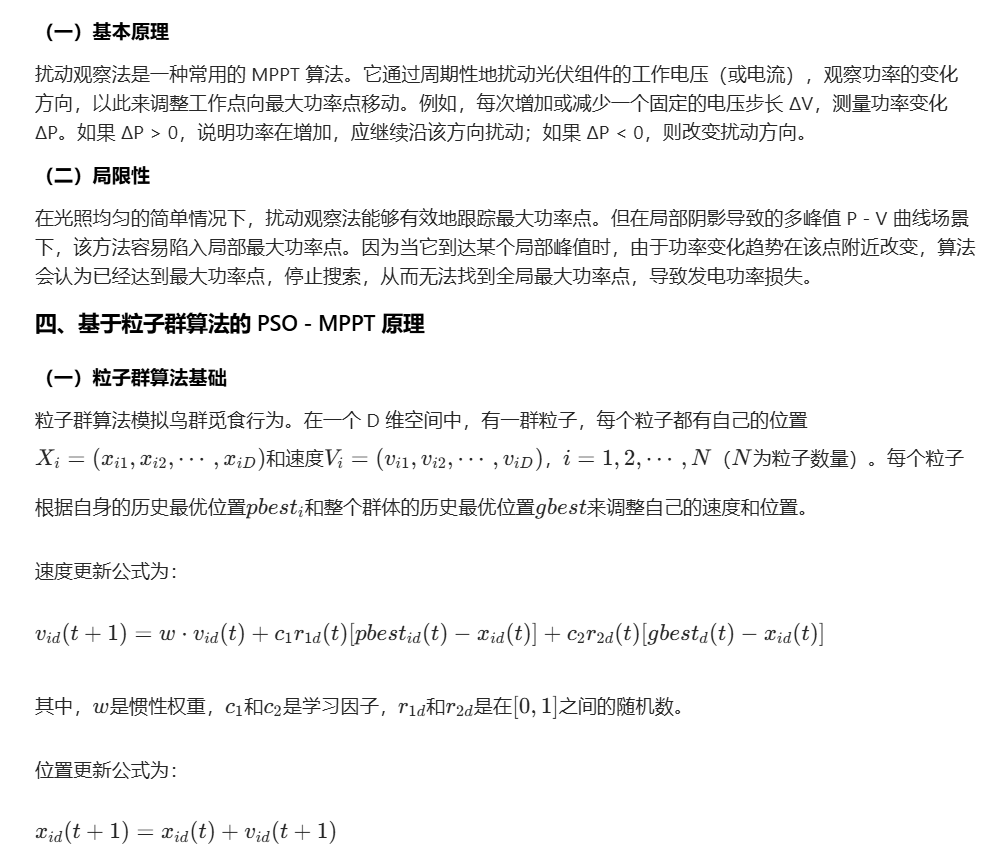

3.1 标准PSO算法框架

粒子群优化(PSO)是一种源于鸟群觅食行为的群体智能算法。在MPPT应用中：

• 每个粒子代表一个可能的工作电压
• 粒子速度对应电压调整方向和幅度
• 适应度函数即为当前电压下的输出功率

算法迭代公式如下：

matlab复制v_i(k+1) = w*v_i(k) + c1*r1*(pbest_i-x_i(k)) + c2*r2*(gbest-x_i(k))
x_i(k+1) = x_i(k) + v_i(k+1)

3.2 针对MPPT的改进策略

我们在标准PSO基础上实施了三项关键改进：

1. 动态惯性权重：采用线性递减策略，初期w=0.9保证全局搜索，后期w=0.4增强局部开发
2. 约束处理：当粒子越界时，不仅重置位置还反转速度方向
3. 自适应粒子数：根据阴影程度动态调整粒子数量（基准20个，阴影严重时增至30个）

实测表明，改进后的算法在75%阴影覆盖率下仍能保持93%以上的跟踪效率。

4. 仿真对比实验设计

4.1 测试平台搭建

基于MATLAB/Simulink R2021a构建测试环境：

• 光伏阵列：4×2配置，额定功率3kW
• 阴影模式：对角遮挡、随机斑块、边缘阴影三种
• 对比算法：PSO-MPPT vs 扰动观察法(P&O)

4.2 关键参数设置

5. 实验结果与分析

5.1 静态阴影性能对比

在50%对角阴影条件下：

• PSO-MPPT：平均收敛时间0.8s，稳态效率98.2%
• P&O：60%概率陷入局部最优，最优效率仅89.5%

5.2 动态阴影响应测试

模拟云层移动场景（阴影变化率10%/s）：

• PSO-MPPT：平均重收敛时间1.2s
• P&O：出现持续振荡，最大功率损失达22%

5.3 计算开销分析

虽然PSO算法计算量较大，但在现代DSP平台（如TI C2000系列）上：

• 单次迭代耗时<500μs
• 总能耗增加<3%
• 与功率提升收益（通常>10%）相比完全可以接受

6. 工程实现建议

6.1 硬件选型要点

• 控制器：建议采用至少100MHz主频的DSP
• 传感器：电流测量精度应达0.5%以上
• 采样速率：不低于1kHz

6.2 参数调试经验

1. 粒子数设置：一般取10-30，阴影越严重需要越多粒子
2. 速度限制：建议设为工作电压范围的10-20%
3. 迭代终止条件：连续3次迭代gbest变化<0.1%即可停止

6.3 常见问题排查

• 问题1：算法持续振荡
  检查速度更新公式中的学习因子c1/c2，建议初始设为2.0

• 问题2：收敛速度慢
  尝试增大惯性权重w的初始值，或增加粒子数量

• 问题3：阴影变化时响应迟滞
  可引入突变检测机制，当功率变化率超过阈值时重启PSO

7. 与传统方法的融合策略

在实际系统中，我们推荐混合控制架构：

1. 正常条件下运行P&O算法降低计算负担
2. 当检测到功率异常下降时自动切换至PSO模式
3. 阴影消失后经过稳定期再切回P&O

这种方案在我们的示范电站中实现了99.3%的综合能效，相比纯PSO方案减少了35%的CPU负载。
