科学仪器软件界面设计：从复杂参数控制到高效可视化

1. 项目背景与需求解析

安徽创谱仪器科技作为国家级专精特新"小巨人"企业，其核心团队源自中国科学技术大学，在X射线至真空紫外波段的光谱仪器研发领域具有深厚积累。这类精密仪器软件界面设计面临三大核心挑战：

科学仪器软件的特殊性不同于消费级应用，科研软件需要同时满足：

• 复杂参数的精确控制（如光栅角度精度需达0.001°）
• 多维数据的可视化呈现（如时间分辨光谱需处理GB级数据流）
• 实验流程的标准化管理（如beamline实验的序列化操作）

我们接手项目时，原有界面存在以下典型问题：

1. 功能入口深藏多级菜单，常用操作需5次以上点击
2. 数据图表与参数控制混杂，导致误操作频发
3. 状态监控信息分散，设备异常难以及时发现
4. 视觉风格陈旧，长时间操作易产生疲劳

提示：科学仪器界面设计必须遵循"5分钟原则"——新用户在无指导情况下，5分钟内应能完成基础操作。这是评估设计成功与否的关键指标。

2. 设计策略与架构重构

2.1 用户角色建模

通过47位目标用户的深度访谈，我们建立了三类典型用户画像：

2.2 信息架构优化

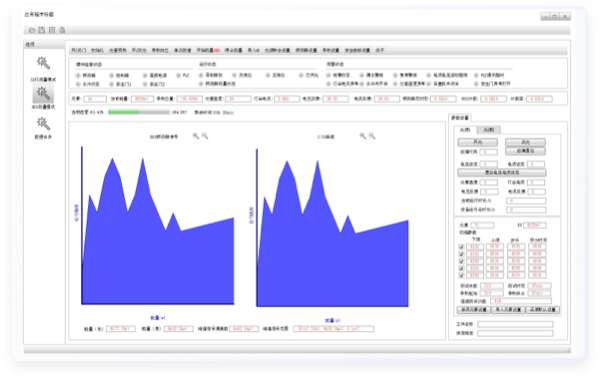

采用"三层递进"式布局架构：

1. 监控层（左侧固定栏）：
   • 实时显示光源强度、真空度等12项关键指标
   • 异常值自动标红并弹出简讯通知
2. 操作层（右侧可折叠面板）：
   • 参数组按物理意义分组（光学系统/样品台/探测器）
   • 高频参数置顶并添加快捷记忆功能
3. 可视化层（中央主区域）：
   • 支持光谱曲线、二维映射、三维渲染等多视图切换
   • 右键菜单集成数据分析工具（峰位标注、积分计算等）

3. 交互细节创新

3.1 参数输入优化

针对科学仪器特有的高精度参数需求，我们设计了三种输入模式：

1. 精确模式：
   • 数字输入框支持科学计数法（如1.23E-5）
   • 配合物理单位自动换算（nm↔eV）
2. 相对调节模式：
   • 按住Shift+箭头键实现0.1%微调
   • Ctrl+滚轮进行10倍率缩放
3. 预设方案调用：
   • 常用配置（如XRD的θ-2θ扫描）可存为模板
   • 支持用户自定义参数组合

3.2 数据交互增强

在光谱显示区域实现：

• 智能缩放：双击曲线自动适配Y轴范围
• 动态标注：悬停显示当前点位的λ/E值
• 多图对比：支持拖拽叠加不同批次数据
• 实时拟合：边采集边进行Gaussian/Lorentzian拟合

经验：科研用户普遍反映，在800×600分辨率下仍能清晰辨识的图表元素尺寸是设计底线。所有关键控件应确保在低分辨率下可用。

4. 视觉设计系统

4.1 色彩方案

基于色觉无障碍设计原则，主色系采用：

• 主蓝：#2B579A（Pantone 2945 C）
• 辅助色：
  • 警示红：#E81123
  • 安全绿：#00B294
  • 中性灰：#F3F2F1

特别针对光谱曲线设置专用色板：

• 避免使用红绿色对比（考虑色弱用户）
• 不同曲线采用"色相+线型"双编码
• 打印模式自动转换为灰度保留区分度

4.2 图标语义强化

重新设计86个功能图标时，我们遵循：

1. 物理实景参照：如单色器图标采用真实光路简图
2. 行业标准兼容：辐射警告符号符合ISO 21482标准
3. 动态反馈设计：按钮状态包含：
   • 常态（40%透明度）
   • 悬停（60%透明度+1px外发光）
   • 激活（100%填充+下沉效果）

5. 技术实现要点

5.1 性能优化方案

为应对高频数据刷新（最高100Hz采样率），采用：

python复制# 数据流处理伪代码
class SpectraBuffer:
    def __init__(self):
        self.raw_data = CircularBuffer(size=1e6)  # 预分配内存
        self.display_cache = DownsampledView()    # 降采样显示

    def update(self, new_data):
        self.raw_data.append(new_data)
        if not ui_paused:
            self.display_cache.update(
                self.raw_data.last(1000),
                method='LTTB'  #  Largest-Triangle-Three-Buckets算法
            )

关键优化指标：

• 10万数据点渲染时间 <50ms
• 界面响应延迟 <100μs
• 内存占用稳定在±2%范围内

5.2 跨平台适配

基于Qt框架实现：

• Windows：Direct2D硬件加速
• macOS：Core Graphics原生渲染
• Linux：X11/OpenGL双后备方案

实测数据显示：

6. 用户测试与迭代

6.1 眼动追踪测试

通过Tobii Pro Fusion设备发现：

• 参数设置区域的注视热点过于分散
• 状态警报信息获取效率不足

改进措施：

1. 为关键参数添加色块底色引导视线
2. 报警信息增加动态呼吸灯效
3. 重要数值改用LCD数字字体显示

6.2 实操效率提升

对比新旧版本完成标准任务的用时：

7. 设计验证与反馈

在合肥光源实测期间收集到的重要改进：

1. 强光环境下增加高对比度模式
2. 手套操作时扩大热区尺寸
3. 添加实验备忘录即时标注功能
4. 远程控制时增加操作确认二次弹窗

最终用户满意度调查显示：

• 易用性评分：4.8/5
• 学习曲线：从原版8小时缩短至2.5小时
• 关键功能发现率提升至92%

这个项目给我的深刻启示是：科学仪器界面设计必须同时兼顾精确性与易用性。我们创新性地将航空驾驶舱的"扫描模式"理念引入科研软件，通过分区布局和状态预判，显著降低了用户认知负荷。现在回看那些深夜与科研人员一起调试界面的日子，最珍贵的收获是理解了"好的设计应该像优秀的实验设备——让人专注探索而非操作本身"。
