数据可视化与架构图设计实战指南

1. 数据可视化图例解析与应用场景

在数据处理和系统架构设计中，可视化图表是沟通复杂信息的高效工具。最近我在整理技术文档时，通过行业杂志和开源项目发现了几类极具实用价值的图例类型，这些图表在工程实践中能显著提升设计表达效率。下面我将结合具体案例，拆解各类图例的核心元素和使用技巧。

1.1 流向图（Flow Chart）的工程实践

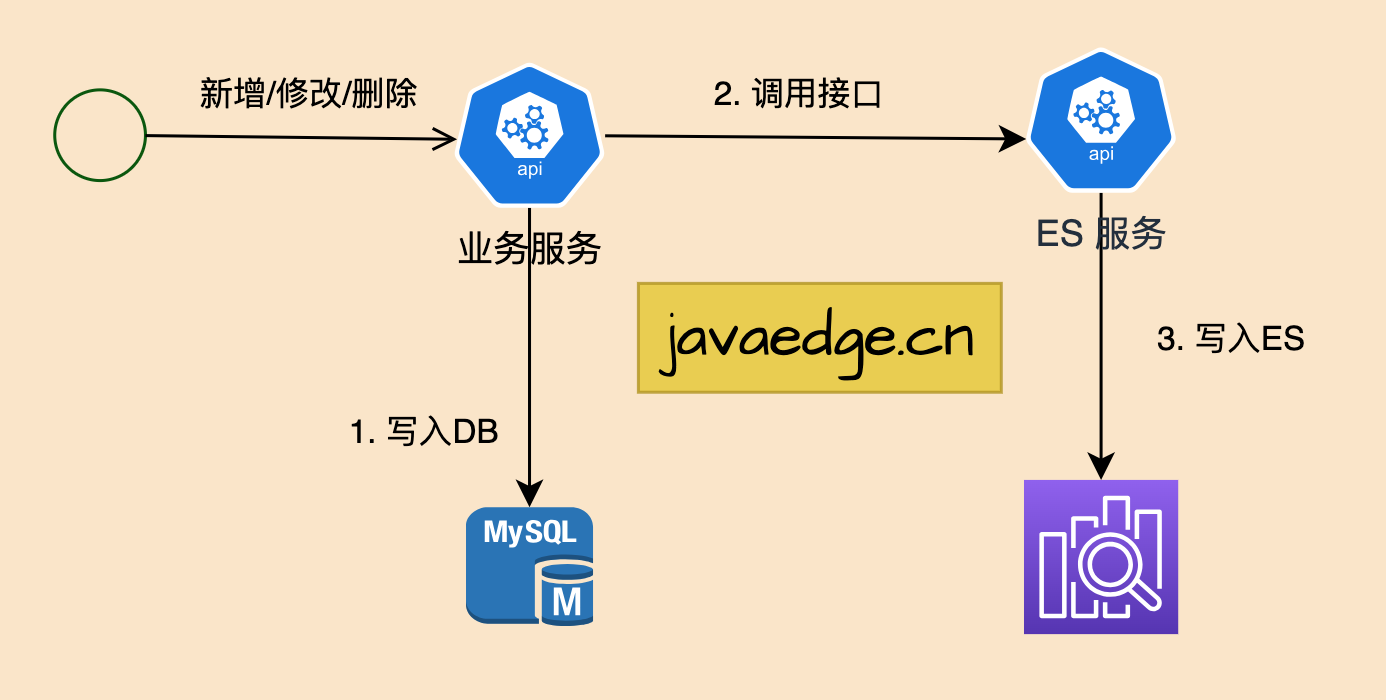

流向图特别适合描述数据在分布式系统中的流转路径。以典型的"业务操作-数据持久化-全文索引同步"架构为例：

元素设计规范：

• 绿色圆形：表示流程触发点（如用户操作事件）
• 蓝色六边形：代表服务节点（业务服务、中间件等）
• 立体方柱体：标识存储系统（MySQL、Elasticsearch等）
• 带序号箭头：严格定义执行顺序和依赖关系

绘制技巧：

1. 使用不同形状区分节点类型（建议采用行业通用符号）
2. 箭头标注执行序号，避免循环依赖
3. 关键服务节点添加简短说明（如"ES索引服务"）
4. 存储系统标注数据库类型和版本

提示：使用draw.io或Lucidchart等工具时，建议创建自定义图形库保持团队图表风格统一

1.2 颜色板（Color Palette）的设计原则

在UI设计和数据可视化中，科学的配色方案能提升40%以上的信息传达效率。以下是经过验证的配色方案：

专业配色工具推荐：

• Adobe Color：提取图片主色系
• Coolors：生成协调配色方案
• ColorBrewer：专为地图设计的安全色板

避坑指南：

1. 避免使用饱和度100%的纯色（易造成视觉疲劳）
2. 折线图系列颜色需保持明度一致
3. 色盲友好配色方案应包含蓝色/橙色组合
4. 暗色背景上避免使用深色系数据标记

2. 技术架构图绘制方法论

2.1 分层架构图（Framework Diagram）

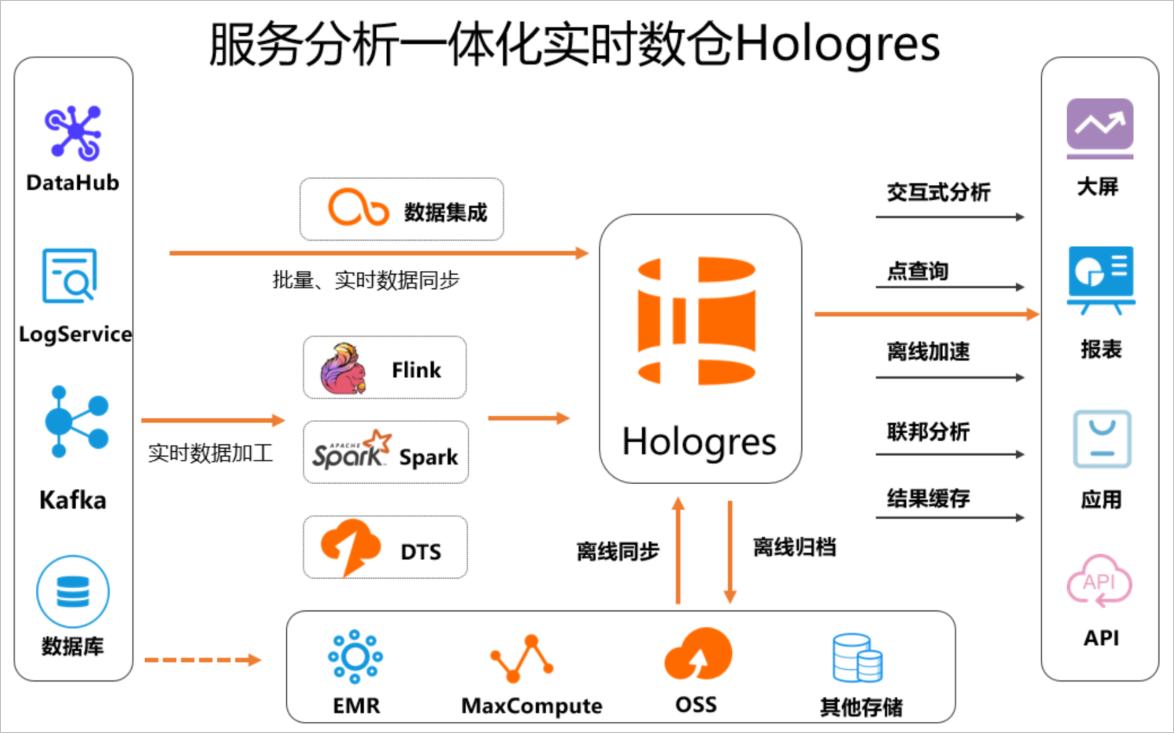

清晰的架构图应该像城市交通图一样层次分明。这张云服务数据同步架构图就是优秀范例：

绘制要点：

1. 自顶向下分为：用户层->应用层->服务层->数据层
2. 使用虚线框表示逻辑边界
3. 数据流向箭头标注同步机制（如CDC、Batch）
4. 关键组件标注技术选型（如Kafka、Flink）

常见错误：

• 混合抽象层次（如把数据库表和服务部署图画在一起）
• 箭头方向混乱（应统一采用从左到右或自上而下）
• 缺少图例说明（特别是自定义符号）

2.2 时序图（Sequence Diagram）的精准表达

时序图是描述微服务交互的利器，这张图清晰展示了异步处理流程：

关键元素解析：

• 生命线（Lifeline）：代表服务实例或组件
• 激活条（Activation Bar）：显示方法执行时长
• 异步消息：使用开放箭头和虚线表示
• 返回消息：建议显式画出避免歧义

优化建议：

1. 控制时序图宽度（建议不超过10个交互步骤）
2. 复杂逻辑拆分为多个子时序图
3. 使用alt/opt框表示条件分支
4. 标注超时时间和重试机制

3. 实用工具链与自动化处理

3.1 Python图像处理实战

在Unity项目资源管理中，经常需要批量处理图片尺寸。这个Python脚本使用PIL库确保图片宽高为4的倍数：

python复制from PIL import Image
import os

def resize_image(input_path, output_path):
    with Image.open(input_path) as img:
        width, height = img.size
        new_width = width - (width % 4)
        new_height = height - (height % 4)

        if (width, height) != (new_width, new_height):
            resized_img = img.resize((new_width, new_height))
            resized_img.save(output_path)
            print(f"Resized: {input_path} -> {output_path}")
        else:
            img.save(output_path)
            print(f"No resize needed: {input_path}")

# 批量处理目录
def batch_process(input_dir, output_dir):
    os.makedirs(output_dir, exist_ok=True)
    for filename in os.listdir(input_dir):
        if filename.lower().endswith(('.png', '.jpg', '.jpeg')):
            input_path = os.path.join(input_dir, filename)
            output_path = os.path.join(output_dir, filename)
            resize_image(input_path, output_path)

关键参数说明：

• %4运算：确保满足GPU纹理对齐要求
• resize()方法：默认使用LANCZOS重采样算法
• 文件格式处理：保留原始色彩模式和透明度

3.2 自动化工具推荐

1. 图表生成：

   • PlantUML：代码驱动架构图生成
   • Mermaid：Markdown内嵌流程图语法
   • Graphviz：复杂关系图自动布局

2. 图像处理：

   • ImageMagick：命令行批量处理
   • FFmpeg：视频帧提取与分析
   • OpenCV：高级计算机视觉处理

3. 颜色管理：

   • ColorSlurp：Mac平台取色工具
   • Sip：跨平台颜色收集与管理
   • Contrast Ratio：WCAG合规检查

4. 常见问题排查手册

4.1 图表设计类问题

问题1：架构图过于复杂难以理解

• 解决方案：应用"5±2法则"，每层组件不超过7个
• 优化示例：将消息队列子系统拆分为独立子图

问题2：时序图交互步骤混乱

• 排查步骤：
  1. 检查生命线排列顺序（建议按调用顺序从左到右）
  2. 确认同步/异步调用标记是否正确
  3. 验证返回消息是否与调用匹配

4.2 图像处理类问题

问题1：图片压缩后出现色带

• 原因分析：JPEG量化表过于激进
• 参数调整：

  python复制img.save(output, quality=85, subsampling=0)  # 禁用色度下采样


问题2：透明背景变黑

• 解决方案：转换时指定alpha通道

  python复制img.convert('RGBA').save('output.png')


问题3：批量处理内存溢出

• 优化方案：使用生成器分批处理

  python复制def image_generator(folder):
      for f in os.listdir(folder):
          if f.lower().endswith(('.png','.jpg')):
              yield Image.open(os.path.join(folder, f))


5. 性能优化与高级技巧

5.1 图表渲染优化

1. 矢量图优先原则：

   • SVG格式比PNG小80%以上
   • 使用<img src="diagram.svg" width="800">自适应缩放

2. 浏览器加速技巧：

   html复制<img loading="lazy" decoding="async" src="flow.png">


5.2 Python图像处理进阶

GPU加速方案：

python复制import cupy as cp
from cupyx.scipy.ndimage import zoom

def gpu_resize(image, scale_factor):
    gpu_img = cp.asarray(image)
    return zoom(gpu_img, (scale_factor, scale_factor, 1))

多进程批量处理：

python复制from multiprocessing import Pool

def process_file(args):
    src, dst = args
    resize_image(src, dst)

with Pool(4) as p:  # 4个worker进程
    p.map(process_file, file_pairs)

在实际项目中，我发现图表与代码的结合能极大提升文档可维护性。比如将架构图源文件与部署脚本放在同一目录，使用CI自动生成最新版本图表。这种实践使得系统文档始终与代码保持同步，新成员也能快速理解复杂架构。
