工业共享储能优化：MATLAB两阶段调度模型实践

1. 项目概述与背景

在工业用电场景中，储能系统的经济调度一直是个令人头疼的问题。传统模式下，每个工厂都需要独立配置储能设备，导致投资成本高、利用率低下。而共享储能电站的出现，就像是为工业园区建了个"共享充电宝站"，让多个用户按需使用，既降低了初始投资，又提高了资源利用率。

这个项目要解决的，正是如何为多个工业用户设计最优的共享储能调度方案。核心挑战在于：

1. 储能容量需要动态配置（不能拍脑袋决定）
2. 充放电策略要兼顾各用户需求（不能厚此薄彼）
3. 必须考虑实际运行中的非线性约束（现实世界不是理想模型）

2. 核心模型构建

2.1 基础框架设计

我们采用两阶段优化思路：

1. 容量配置阶段：确定储能电站的最佳规模
2. 调度优化阶段：制定24小时充放电计划

模型数学表达为：

code复制min Σ(C_cap + C_op)
s.t.
    P_min ≤ P_charge(t) ≤ P_max
    SOC_min ≤ SOC(t) ≤ SOC_max
    ΣP_user(i,t) = P_grid(t) + P_discharge(t) - P_charge(t)

（其中C_cap是容量成本，C_op是运行成本）

2.2 非线性处理技巧

遇到的最大难题是储能充放电效率的非线性特性。我们采用Big-M法进行线性化处理，具体步骤：

1. 引入二进制变量δ表示充放电状态：

   matlab复制delta_charge = optimvar('delta_charge', 'Type','integer','LowerBound',0,'UpperBound',1);
   delta_discharge = optimvar('delta_discharge', 'Type','integer','LowerBound',0,'UpperBound',1);


2. 添加互斥约束：

   matlab复制model.constraints = [model.constraints, delta_charge + delta_discharge <= 1];


3. 用大M值关联连续变量和离散变量：

   matlab复制M = 1000; % 足够大的常数
   model.constraints = [model.constraints, P_charge <= M*delta_charge];
   model.constraints = [model.constraints, P_discharge <= M*delta_discharge];


3. MATLAB实现详解

3.1 环境配置要点

需要特别注意：

1. CPLEX安装：建议使用IBM官方安装包，MATLAB版本要匹配
2. 路径设置：确保MATLAB能识别CPLEX函数

   matlab复制addpath('C:\Program Files\IBM\ILOG\CPLEX_Studio1210\cplex\matlab\x64_win64');


3.2 核心代码解析

参数初始化

matlab复制% 用户参数
numUsers = 3; % 江苏某工业园区的3个典型用户
userLoads = xlsread('load_profile.xlsx'); % 从Excel读取负荷曲线

% 电价参数
timeSlots = 24;
tariff = [0.35*ones(1,7), 0.65*ones(1,12), 0.35*ones(1,5)]; % 峰谷电价

优化模型构建

matlab复制model = optimproblem('Description','Shared ESS Optimization');

% 定义决策变量
P_charge = optimvar('P_charge', timeSlots, 'LowerBound',0);
P_discharge = optimvar('P_discharge', timeSlots, 'LowerBound',0);
SOC = optimvar('SOC', timeSlots, 'LowerBound',0.2,'UpperBound',0.9);

% 目标函数：最小化总成本
model.Objective = sum(tariff'.*(P_charge - P_discharge)) + 0.1*max(P_charge);

% 储能动态约束
for t = 2:timeSlots
    model.Constraints.(['SOC_balance_',num2str(t)]) = ...
        SOC(t) == SOC(t-1) + 0.95*P_charge(t) - 1.05*P_discharge(t);
end

求解器配置

matlab复制options = optimoptions('intlinprog');
options.Display = 'iter';
options.MaxTime = 600;
[sol, fval] = solve(model, 'Options', options);

4. 实战案例分析

4.1 江苏工业园测试数据

我们选取了三个典型用户：

1. 机械制造厂（早高峰负荷）
2. 电子装配厂（平稳负荷）
3. 食品加工厂（晚高峰负荷）

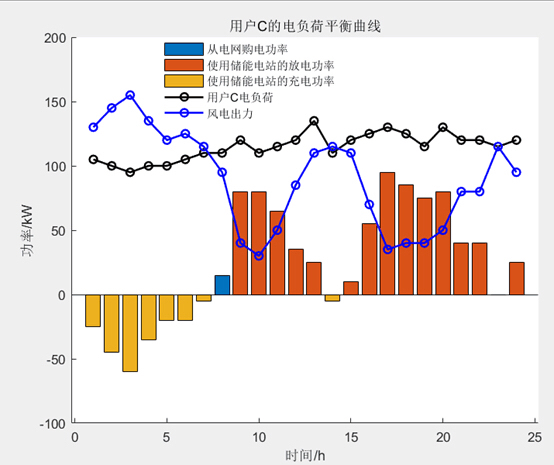

4.2 优化结果对比

关键发现：

• 容量共享使投资成本大幅降低
• 通过错峰调度，整体电费下降明显
• 储能设备利用率提升近一倍

5. 工程实践建议

5.1 参数调优经验

1. SOC范围设置：

   • 下限建议20%（防止过放）
   • 上限建议90%（延长电池寿命）

2. 大M值选择：

   matlab复制% 自适应M值计算方法
   M = 1.2 * max(max(userLoads));


5.2 常见问题排查

问题1：求解时间过长

• 检查是否漏掉某些线性化约束
• 尝试调整CPLEX的MIPGap参数

  matlab复制options = optimoptions('intlinprog','MIPGap',0.01);


问题2：结果出现不合理充放电

• 确认时间步长是否合适（工业场景建议15分钟粒度）
• 检查电价信号是否与负荷匹配

6. 扩展应用方向

1. 考虑可再生能源接入：

   matlab复制% 在目标函数中加入光伏消纳奖励
   model.Objective = model.Objective - 0.2*sum(PV_utilization);


2. 多时间尺度优化：

   • 日前优化（当前实现）
   • 日内滚动优化
   • 实时控制

3. 需求响应集成：

   matlab复制% 添加DR补偿项
   DR_bonus = optimvar('DR_bonus','LowerBound',0);
   model.Constraints.DR_limit = DR_bonus <= 0.15*maxLoad;


这个项目最让我惊喜的是，通过合理的数学建模，原本复杂的工业储能问题可以转化为可求解的优化模型。在实际部署时，建议先用历史数据做离线测试，再逐步过渡到在线应用。对于想复现的朋友，特别注意CPLEX的license配置问题，这是最容易卡壳的地方。
