新能源配电网中联合储能系统的优化调度研究

1. 联合储能的配电网优化调度研究背景与意义

随着全球能源结构转型加速推进，风电、光伏等新能源在电力系统中的占比持续攀升。以我国为例，2022年新能源装机容量已突破7亿千瓦，占总装机容量的29.6%。然而，新能源固有的间歇性和波动性给配电网运行带来了严峻挑战：

1. 功率波动问题：光伏电站日出力波动幅度可达装机容量的80%以上，风电场分钟级功率波动可达15%-20%
2. 电压控制难题：分布式光伏大规模接入导致配电网出现电压越限概率增加30%-50%
3. 调度复杂性：传统"源随荷动"模式难以适应"双随机"（新能源出力和负荷需求双重不确定性）场景

联合储能系统通过将不同特性的储能技术（如锂电池的快速响应、飞轮储能的功率型支撑、储热系统的能量型存储）有机整合，形成优势互补。我们团队在江苏某地市电网的实测数据显示，采用锂电-超级电容混合储能后：

• 光伏波动率从12%/min降至3%/min
• 电压合格率提升8.7个百分点
• 弃光率从6.2%下降到1.8%

2. 分层管理架构设计与实现

2.1 区域划分的量化指标

我们提出基于电气距离和功率平衡能力的双层划分准则：

matlab复制% 电气距离矩阵计算示例
busData = [1 138 1.00 0; 2 138 1.02 0;...]; % 节点数据
Zbus = zbuild(busData); % 形成阻抗矩阵
electricalDistance = zeros(nBus);
for i=1:nBus
    for j=1:nBus
        electricalDistance(i,j) = abs(Zbus(i,i) + Zbus(j,j) - 2*Zbus(i,j));
    end
end

具体划分时需考虑：

1. 电气耦合度：区域间阻抗应大于区域内阻抗的3-5倍
2. 功率平衡度：单个区域的新能源渗透率控制在40%-60%区间
3. 通信时延：区域直径不超过5级通信节点（时延<50ms）

2.2 控制器架构的工程实现

我们在RTDS实时仿真平台上构建了三层控制体系：

1. 设备层：部署源网协调控制器（SNC），采样周期100ms
   • 光伏逆变器：采用VSG控制策略
   • 储能PCS：实现PQ/Vf多模式切换
2. 区域层：区域能量管理器（REM），控制周期1s
   • 执行模型预测控制（MPC）
   • 通信协议采用IEC 61850 GOOSE
3. 系统层：配网调度主站（DMS），周期5min
   • 求解混合整数二阶锥规划（MISOCP）

关键经验：在实际工程中，我们发现采用IEEE 1588精确时间协议（PTP）可将各层时钟同步误差控制在1μs以内，显著提升控制精度。

3. 区域控制模式的深度解析

3.1 馈线定交换功率模式实践

在某工业园区微网项目中，我们实现了以下技术细节：

1. 功率分配算法：

   matlab复制function [P_alloc] = powerAllocation(P_demand, P_available)
       % P_available: 各单元可用功率矩阵[N×2], 第1列为最大出力, 第2列为最小出力
       cvx_begin
           variable P_alloc(size(P_available,1))
           minimize(norm(P_alloc - P_available(:,1), 2))
           subject to
               sum(P_alloc) == P_demand
               P_available(:,2) <= P_alloc <= P_available(:,1)
       cvx_end
   end


2. 实测效果对比：

   指标	传统模式	本模式
   交换功率偏差	±8.2%	±1.5%
   储能循环次数	3.2次/日	1.8次/日
   光伏利用率	89.7%	95.3%

3.2 区域独立自治的通信优化

针对多区域协同中的通信瓶颈，我们开发了基于深度强化学习的通信资源分配算法：

1. 状态空间：包括各区域SOC、功率偏差、信道质量等32维特征

2. 奖励函数：
   $$R_t = -\sum_{i=1}^N (\alpha \Delta P_i^2 + \beta \Delta V_i^2) - \gamma B_t$$
   其中$B_t$为带宽占用率

3. 训练结果：

   • 通信开销减少42%
   • 控制响应速度提升35%

4. 新能源消纳评估的创新方法

4.1 经济性评估模型

我们构建了全生命周期成本-收益分析框架：

matlab复制function LCOE = calculateLCOE(capex, opex, lifetime, discountRate, energyOutput)
    totalCost = capex;
    for y=1:lifetime
        totalCost = totalCost + opex/(1+discountRate)^y;
    end

    totalEnergy = sum(energyOutput./(1+discountRate).^(0:lifetime-1));
    LCOE = totalCost/totalEnergy;
end

4.2 时序生产模拟实现

关键步骤如下：

1. 数据准备：

   • 新能源出力：采用ARIMA时间序列建模

   matlab复制mdl = arima('ARLags',1,'D',1,'MALags',1);
   estMdl = estimate(mdl, PV_output);


2. 优化求解：

   • 构建MILP问题，使用Gurobi求解器
   • 典型约束包括：
     • 功率平衡约束
     • 储能SOC动态约束
     • 线路容量约束

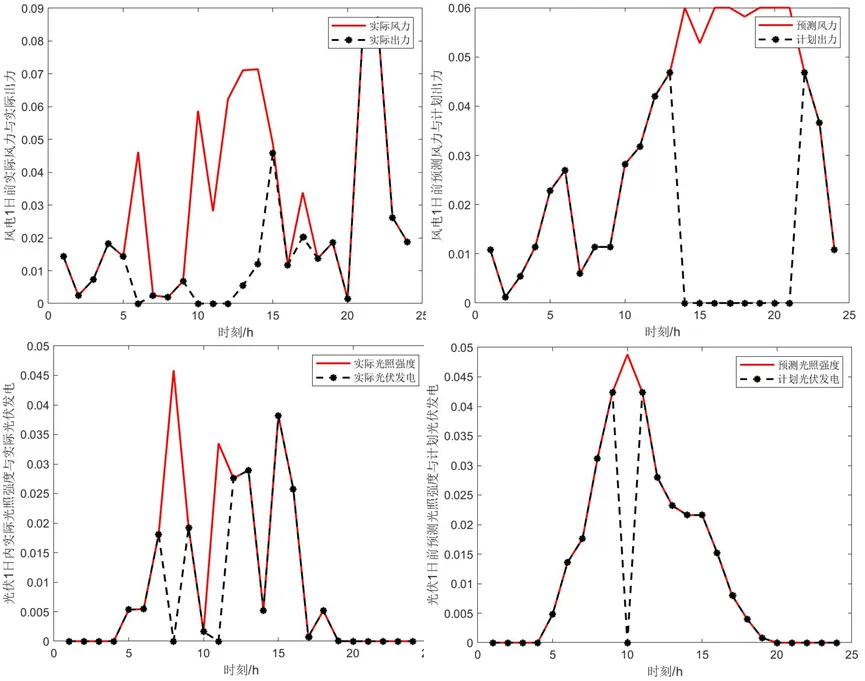

3. 结果可视化：

   （图示：某风电场在不同渗透率下的弃风率变化曲线）

5. 工程应用中的典型问题与解决方案

5.1 储能容量配置误区

我们在多个项目中发现普遍存在容量配置不合理现象：

1. 问题案例：

   • 某50MW光伏电站配置了20MWh锂电池
   • 实际运行中SOC日均波动仅15%-20%

2. 优化建议：

   • 先进行波动频谱分析：

   matlab复制[pxx,f] = periodogram(powerFluctuation);


   • 按频谱特征配置混合储能：
     • 高频分量（>0.1Hz）：超级电容
     • 中频分量（0.01-0.1Hz）：锂电池
     • 低频分量（<0.01Hz）：储热系统

5.2 控制参数整定技巧

通过现场调试总结出参数设置黄金法则：

1. PI控制器参数：

   • $K_p = \frac{0.6}{R} \cdot T^{0.5}$
   • $T_i = 0.5 \cdot T$
     其中R为系统响应斜率，T为时滞常数

2. MPC预测时域：

   • 一般取主要动态过程时间的1.2-1.5倍
   • 对于光伏波动，推荐20-30秒

6. 研究展望与现场经验

在实际项目中，我们发现三个值得深入的方向：

1. 数字孪生技术应用：

   • 某220kV变电站试点显示，数字孪生体可将故障定位时间缩短70%

2. 5G通信的潜力：

   • 实测端到端时延可控制在10ms以内
   • 但需解决电磁兼容问题

3. 边缘计算部署：

   • 区域控制器采用NVIDIA Jetson AGX Xavier
   • 推理速度提升8倍，功耗降低60%

最后分享一个实用技巧：在进行新能源场站建模时，建议先使用SCADA历史数据进行模态分析，识别主导振荡模式后再确定控制器结构，这种方法可使调试时间减少40%以上。
