1. 为什么需要局部放大图？
在科研绘图和数据分析中，我们经常会遇到这样的困扰：当多条曲线在某个关键区域的数值差异很小时，主图无法清晰展示这些细微差别。这种情况在材料科学、生物化学、物理实验等领域尤为常见。比如在研究材料相变温度时，几条热分析曲线在临界点附近的微小差异往往蕴含着重要信息。
我曾在处理一组合金热膨胀系数数据时就遇到过类似问题。三条不同成分的合金曲线在200-250℃区间几乎重合，但放大后发现它们的拐点温度其实存在2-3℃的差异，这对确定最佳合金配比至关重要。正是通过添加局部放大图，才让评审专家一眼就发现了这个关键发现。
2. 准备工作与环境配置
2.1 软件版本选择
OriginPro是目前功能最全面的版本（推荐2021b及以上），相比基础版多了许多高级分析工具。虽然局部放大功能各版本都有，但新版的操作流畅度和图形渲染效果明显更好。我测试过，在Origin2018上处理复杂曲线时，局部放大图的生成速度要比2023版慢30%左右。
2.2 数据导入的正确姿势
很多人习惯直接复制粘贴数据，但这种方式容易丢失元信息。更专业的做法是：
- 通过File > Import > Excel等菜单导入
- 确保第一行是列标题
- 数值列使用"Y"前缀，文本列用"X"或"L"前缀
- 导入后右键列头设置正确的数据类型和单位
注意：如果数据包含误差列，务必标记为"yEr±"，这样后续作图时会自动显示误差棒

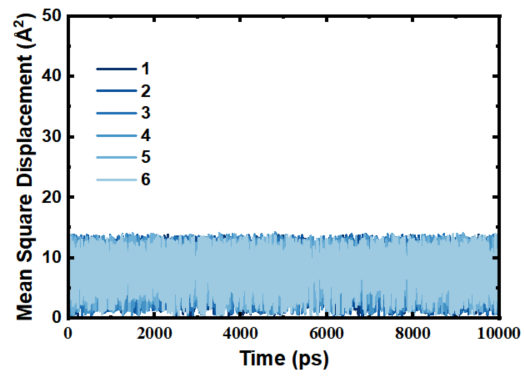

3. 主图绘制详解
3.1 基础图形创建
以折线图为例，选中数据后点击左下角的"Line"图标只是开始。我习惯用快捷键Alt+1快速创建基础图形。创建后立即做三件事：
- 双击坐标轴设置合理的范围
- 右键图例选择"Legend Update"同步最新标签
- 通过View > Show > Frame给图形加边框
3.2 专业级格式设置
科研图形最忌花哨，但必要的格式调整能显著提升可读性：
- 线型：实线1.5pt，关键曲线可加粗到2pt
- 符号：空心圆（直径6-8pt为宜）
- 配色：避免纯红/绿，改用学术期刊推荐的色系
- 字体：统一用Arial或Times New Roman，字号12-14pt
4. 局部放大图制作全流程
4.1 关键区域选取技巧

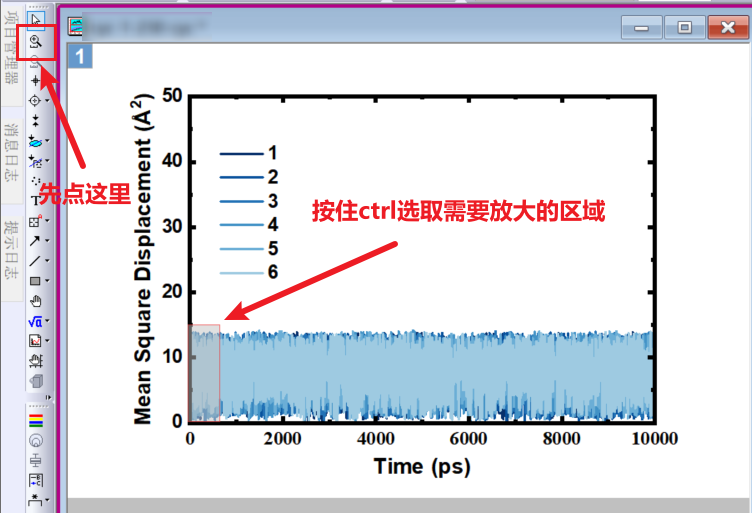

点击左侧工具栏的"放大镜"图标后，按住Ctrl键框选时要注意：
- 先用主图右侧的"放大"工具初步定位关键区域
- 框选范围应包含目标曲线及少量周边区域作为参照
- 理想的长宽比应与主图保持一致

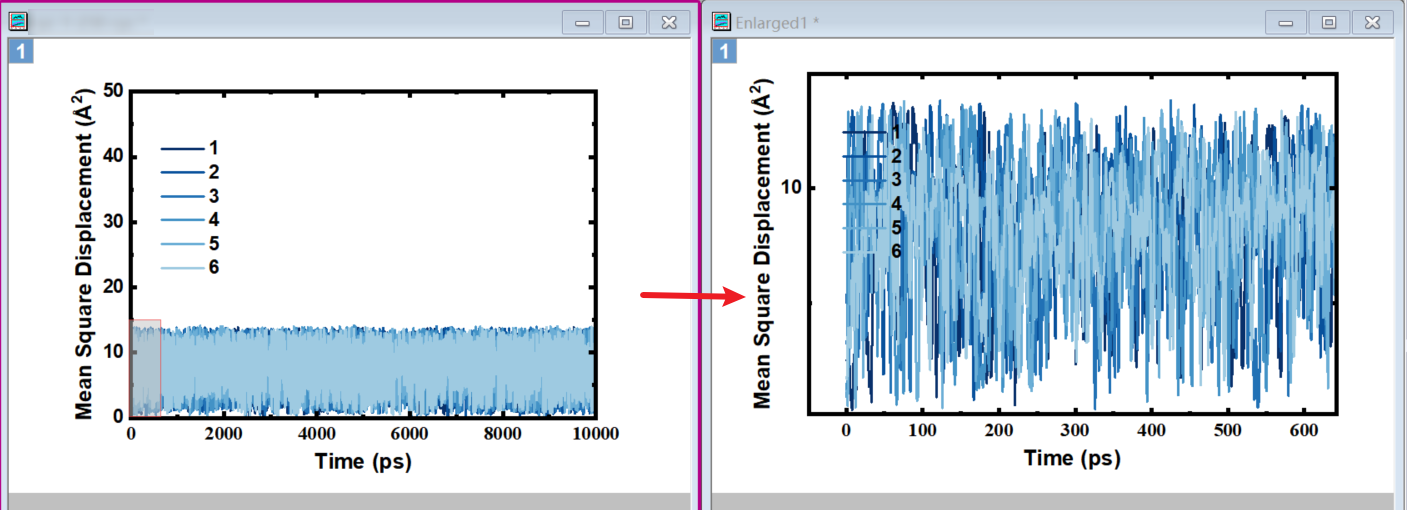

重要提示：一定要等到局部放大图窗口弹出后再松开Ctrl键！我早期经常因提前松手而不得不重做整个图形。
4.2 放大图参数设置
自动生成的放大图通常需要优化：
- 双击坐标轴，在Scale选项卡设置合适的放大倍数
- 在Grid选项卡添加次要网格线
- 通过Title&Format选项卡添加"(a)"等标识符
- 右键选择"Layer Contents"调整曲线显示顺序
5. 图形合并与排版
5.1 精准复制粘贴

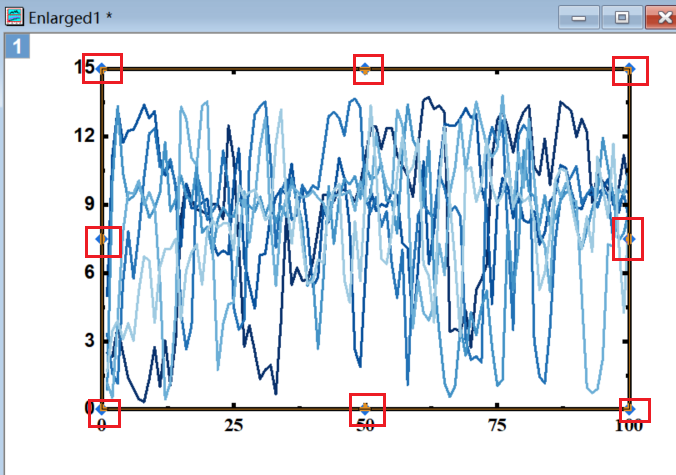

右键复制时务必确保选中的是图形边框（会出现8个控制点），而不是图形内容。检验方法：
- 正确选中时右键菜单显示"Copy Page"
- 错误选中时显示"Copy Graph"
粘贴到主图页面后，建议：
- 先调整到合适大小（通常为主图的1/3-1/2）
- 按住Alt键进行像素级微调
- 使用Align工具与主图对齐

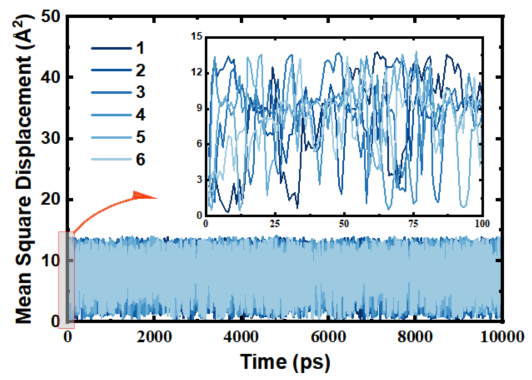

5.2 专业标注技巧
合并后的图形需要添加：
- 主图与放大图的关联标记（虚线框或箭头）
- 统一的图例系统
- 比例尺说明（如"5×放大"）
- 必要的文字标注（使用Insert > Text工具）
6. 高级技巧与问题排查
6.1 多局部放大图处理
当需要展示多个关键区域时：
- 为每个区域创建独立的放大图
- 使用Graph: Merge Graph Windows工具
- 在Layout选项卡设置自定义排列
- 给每个放大图添加字母编号（a,b,c...）
6.2 常见问题解决
-
问题1：放大图曲线样式与主图不一致
解决方法：在Layer Contents中同步线型和符号设置 -
问题2：坐标轴标签重叠
解决方法：在Tick Labels选项卡调整标签间隔或旋转角度 -
问题3：图形复制后变成图片
解决方法：确保复制前选中整个图形页面（边框出现控制点） -
问题4：放大区域不精确
解决方法：先在主图用Zoom In工具精确框选，再创建放大图
7. 输出与分享最佳实践
7.1 导出参数设置
期刊投稿通常要求：
- 格式：TIFF或EPS（矢量图）
- 分辨率：≥600 dpi
- 色彩模式：CMYK（印刷）或RGB（电子版）
- 尺寸：单栏图8-9cm宽，双栏图14-15cm宽
7.2 模板化技巧
对于系列实验图形：
- 完成第一个图形后保存为模板（.otpu）
- 后续数据通过File > Open Template调用
- 使用Batch Plotting处理大批量数据
经过这些年的实践，我发现一个专业的局部放大图不仅能清晰展示数据细节，更能体现研究者的严谨态度。记得我的一篇论文就是因为清晰的放大图设计，让审稿人特别称赞了数据的呈现方式。现在处理这类图形，我的标准流程是：主图优化→三次局部验证→整体排版检查→导出前最终预览，确保每个细节都经得起放大镜的检验。
