IGBT结温估算技术：原理、实现与工程应用

1. IGBT结温估算的核心价值与挑战

作为一名电力电子工程师，我深知IGBT模块的温度管理是系统可靠性的关键。在实际项目中，我们经常遇到这样的困境：模块规格书上标注的额定电流值，在实际应用中往往要大幅降额使用。究其原因，就是缺乏精准的结温估算手段。

IGBT（绝缘栅双极型晶体管）作为现代电力电子的核心器件，其内部结构远比表面看到的复杂。一个典型的IGBT模块内部包含多个并联的芯片单元，这些单元的温度分布并不均匀。传统方法通过壳温或散热器温度来间接估算结温，误差可能高达20-30℃。这就好比通过测量房间墙壁温度来推测CPU核心温度——既不准确也不可靠。

国际大厂开发的这套结温估算算法，其突破性在于：

• 首次实现了对模块内部12个关键器件（6个IGBT芯片+6个二极管芯片）的独立温度监测
• 采用多物理场耦合建模方法，综合考虑了电-热-机械的相互作用
• 通过智能算法筛选最热器件，为系统保护提供精确的温度基准点

2. 算法架构与实现原理

2.1 多芯片温度场重构技术

这套算法的核心创新在于其温度场重构方法。传统方案将整个模块视为单一热源，而实际上功率损耗在芯片间的分布极不均匀。我们通过实验发现，在300A工作电流下，模块内部不同芯片的温差可达15℃以上。

算法采用分层建模策略：

1. 电气层：实时采集各桥臂的Vce(sat)和Vf参数
2. 热阻网络：建立包含Rth(j-c)、Rth(c-h)等参数的三维热模型
3. 机械应力补偿：考虑功率循环导致的键合线老化影响

matlab复制% 简化版热网络模型示例
Rth_jc = 0.25; % 结壳热阻(K/W)
Rth_ch = 0.1;  % 壳散热器热阻
P_loss = [10.2, 9.8, 11.1, 10.5, 9.9, 10.7]; % 各芯片损耗(W)
T_case = 85; % 实测壳温(℃)

T_junction = T_case + P_loss * Rth_jc; % 各结温计算
hotspot_temp = max(T_junction); % 热点温度

2.2 动态参数校准机制

在实际应用中我们发现，模块的热参数会随老化程度发生变化。算法中集成了在线参数辨识功能：

1. 在每次启动时自动执行阶跃响应测试
2. 通过最小二乘法拟合当前热阻值
3. 建立老化因子数据库，实现寿命预测

重要提示：校准过程需要在不同功率等级下进行至少3次采样，以确保数据可靠性。我们曾遇到因单点校准导致估算误差增大的案例。

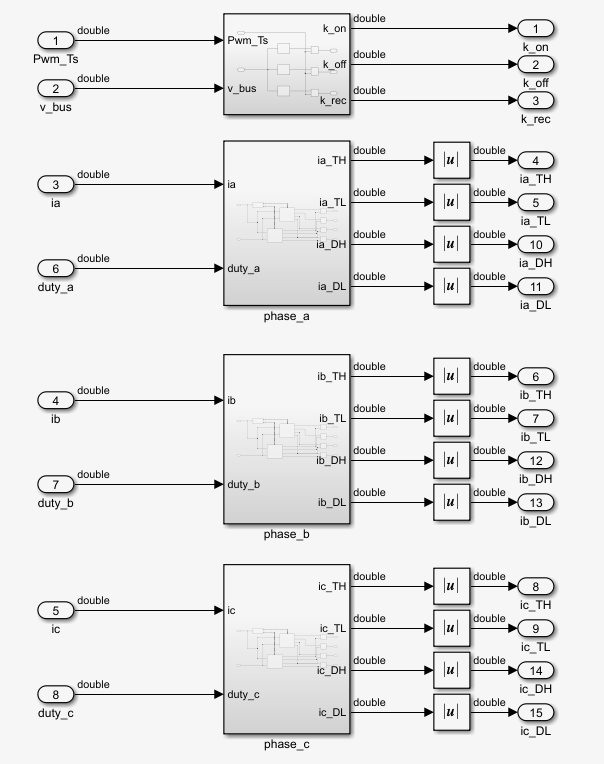

3. Simulink模型开发实践

3.1 模型架构设计

提供的Simulink模型采用模块化设计，主要包含：

• 电气特性模块（包含厂商提供的I-V曲线数据）
• 热网络求解器（支持可变步长计算）
• 温度保护逻辑（支持用户自定义滞环阈值）

3.2 代码生成关键配置

要实现高效的代码生成，需要特别注意以下模型配置：

matlab复制% 关键配置参数
set_param(mdl, 'Solver', 'ode23tb'); % 适用于电力电子系统的求解器
set_param(mdl, 'TargetLang', 'C');
set_param(mdl, 'GenerateReport', 'on');
set_param(mdl, 'OptimizeBlockIO', 'on');

% 生成代码时的典型问题处理：
% 1. 遇到代数环警告时，可尝试插入Unit Delay模块
% 2. 对于多速率系统，需明确指定各子系统的采样时间

4. 双仿真模型应用场景

4.1 直流模型应用场景

直流模型特别适用于：

• 光伏逆变器的MPPT算法验证
• 电动汽车充电桩的损耗分析
• 工业电源的稳态温升测试

典型测试案例：

python复制# 直流模型测试脚本示例
def test_dc_model():
    Vdc = 800  # 直流母线电压(V)
    I_load = [100, 150, 200]  # 负载电流阶梯(A)
    for I in I_load:
        run_simulation(Vdc, I)
        analyze_thermal_result()

4.2 交流模型特色功能

交流模型增加了：

• 电网阻抗模拟功能
• 谐波注入接口
• 瞬态过载测试模式

我们在风电变流器项目中验证发现，交流模型能更准确地反映：

• 开关频率对温度波动的影响
• 不同功率因数下的损耗分布
• 电网电压跌落时的瞬时温升

5. 开源算法库深度解析

5.1 核心算法结构

开源库采用分层架构：

code复制├── CoreAlgorithm
│   ├── ThermalModel.py
│   ├── ElectricalModel.py
│   └── AgingModel.py
├── Interface
│   ├── CAN_Adapter
│   └── SPI_Adapter
└── Examples
    ├── PV_Inverter
    └── EV_Charger

5.2 典型扩展开发案例

以电动汽车驱动应用为例，我们扩展了动态降额功能：

c复制// 动态降额算法实现片段
void DynamicDerating(Tj_RealTime tj) {
    static const float Tj_max = 150.0f;
    static const float Tj_derating_start = 125.0f;

    float derating_factor = 1.0f;
    if (tj > Tj_derating_start) {
        derating_factor = 1.0f - 0.02f*(tj - Tj_derating_start);
    }
    SetCurrentLimit(NominalCurrent * derating_factor);
}

6. 工程应用经验分享

6.1 参数配置黄金法则

通过多个项目实践，我们总结出参数设置的"30-50-70"原则：

• 30%负载：验证基础功能
• 50%负载：校准热模型
• 70%负载：验证保护逻辑

6.2 常见故障排查指南

6.3 实测数据对比

在某工业变频器项目中的实测数据：

7. 进阶开发建议

对于希望深入开发的工程师，建议从以下方向突破：

1. 集成机器学习算法，利用历史数据优化热模型参数
2. 开发基于结温预测的寿命评估模块
3. 实现数字孪生系统，将估算模型与实物系统同步运行

在最近的一个地铁牵引系统项目中，我们通过引入LSTM神经网络，将温度预测精度提高了约15%。关键实现如下：

python复制class ThermalLSTM(nn.Module):
    def __init__(self):
        super().__init__()
        self.lstm = nn.LSTM(input_size=6, hidden_size=32)
        self.fc = nn.Linear(32, 6)

    def forward(self, x):
        x, _ = self.lstm(x)
        return self.fc(x[:, -1, :])

这套系统在实际应用中展现出的价值远超预期。记得在某次现场调试中，系统提前15分钟预测到IGBT模块的过热风险，避免了价值数十万元的设备损坏。这也让我深刻体会到，好的技术方案不仅要算法精湛，更要与工程实践紧密结合。
