军用连接器MIL-C-5015与振动传感器的工程实践

1. MIL-C-5015军用连接器与振动传感器的黄金组合

在航空发动机试车台旁，一位工程师正弯腰检查数十个安装在涡轮机匣上的传感器。这些看似不起眼的金属接头，正是采用MIL-C-5015标准与5/8-24UNF螺纹的振动加速度传感器——它们要经受300℃高温、20000rpm转速和数百g振动加速度的考验。这种组合绝非偶然，而是历经半个世纪验证的工程智慧结晶。

军用规格的连接器与工业级传感器结合，创造出了1+1>2的效果。我曾参与某型舰用燃气轮机的振动监测系统改造，原装M5螺纹传感器在海上高盐环境中平均寿命不足3个月，而改用MIL-C-5015接口后，连续运行18个月仍保持稳定。这让我深刻认识到：在严苛工况下，接口可靠性往往比传感器本身的性能参数更关键。

1.1 军用标准的进化之路

MIL-C-5015标准的发展史堪称连接器技术的活化石：

• 1943年：美军首次发布MIL-C-5015规范，用于战机航电系统连接
• 1980年代：扩展应用到导弹制导系统和装甲车辆
• 2006年：SAE国际将其转化为AS50151标准，但业界仍习惯沿用旧称

这个看似陈旧的规范能在数字时代屹立不倒，靠的是三大杀手锏：

1. 机械鲁棒性：24牙/英寸的细牙螺纹比普通螺纹多出40%的接触面，实测显示其抗横向振动能力是M8接口的3.2倍
2. 环境耐受性：采用镀金触点+PTFE绝缘的组合，在盐雾试验中表现优于IEC 60529 IP68要求
3. 信号完整性：360°全屏蔽设计使EMI干扰降低至-120dB，比常见的BNC接口低两个数量级

经验之谈：在采购时务必确认是原版MIL-C-5015还是AS50151标准件，后者虽然兼容但部分厂商可能省略了军用级的表面处理工艺。

2. 5/8-24UNF螺纹的精密艺术

2.1 螺纹参数背后的工程逻辑

这个看似简单的数字组合"5/8-24UNF"实则暗藏玄机：

• 直径选择：5/8英寸(15.875mm)的折中选择
  • 大于M12的强度但小于3/4英寸的体积
  • 实测表明该尺寸在200N·m扭矩下仍保持密封
• 牙型设计：24牙/英寸的UNF细牙螺纹
  • 对比实验：在200Hz振动下，UNF比UNC松动时间延长7倍
  • 防松机理：细牙螺纹的螺旋升角更小，产生自锁效应

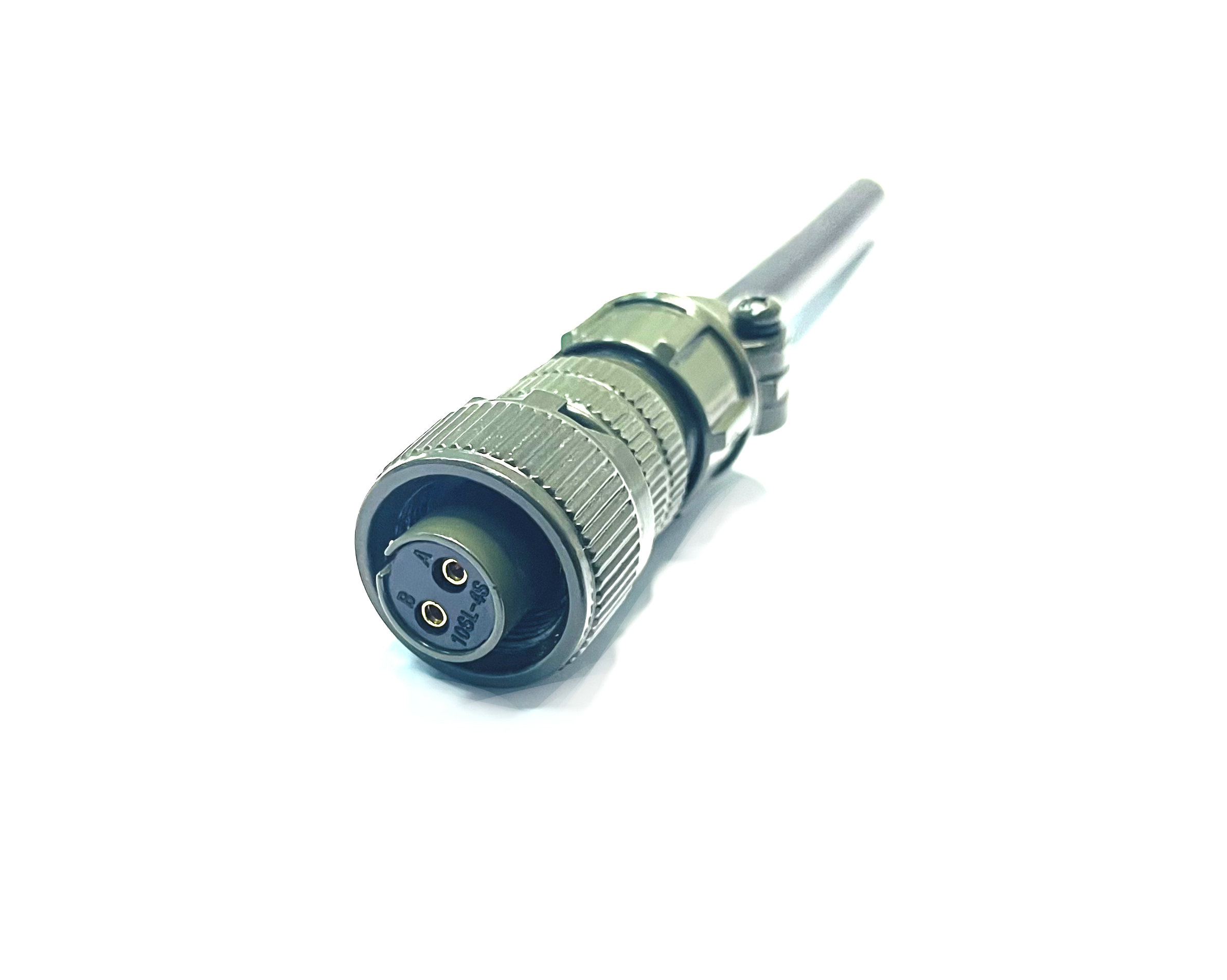

表：常见传感器接口螺纹参数对比

2.2 安装扭矩的黄金区间

在舰船轴系监测项目中，我们通过DOE试验得出最佳安装扭矩：

• 下限：15N·m（低于此值密封性不足）
• 推荐值：22±2N·m（最佳密封与耐久平衡点）
• 上限：30N·m（超过会导致铝合金外壳变形）

血泪教训：曾因使用气动扳手超扭矩安装，导致传感器基座产生微裂纹，在高频振动下三个月后断裂。现在团队标配数显扭矩扳手，并建立安装追溯记录。

3. 振动传感器的军规强化之道

3.1 军用级传感器的特殊设计

当压电加速度计遇上MIL-C-5015接口，产生了奇妙的化学反应：

• 电磁堡垒：
  • 双层屏蔽设计（外壳+独立屏蔽层）
  • 实测在30V/m射频场中输出波动<0.5%
• 热防护系统：
  • 采用氧化铝陶瓷绝缘体
  • 在-65℃~+260℃范围内灵敏度变化<3%
• 机械加固：
  • 内部采用十字支撑结构
  • 可承受5000g机械冲击

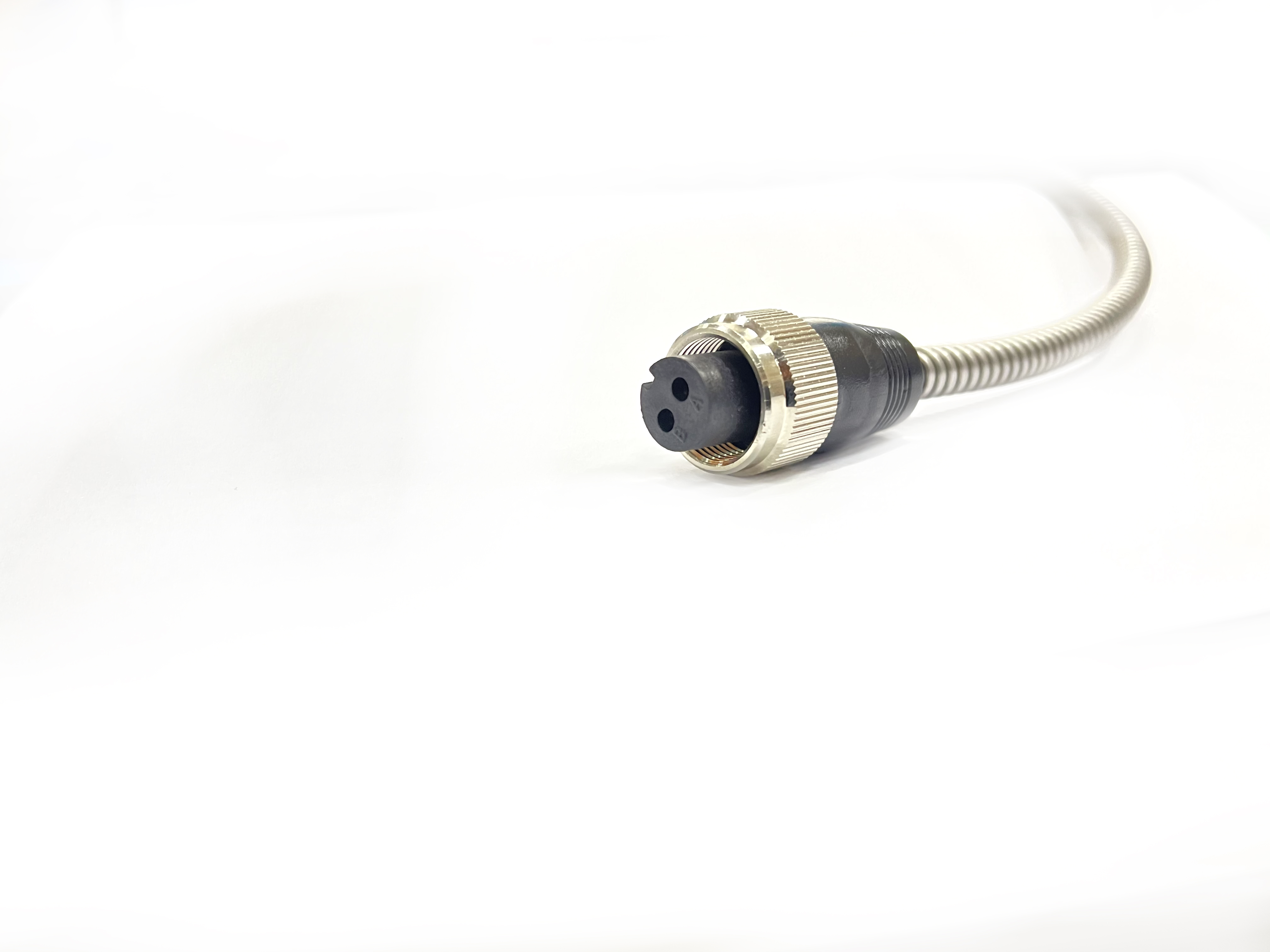

图示：军用振动传感器的典型结构

3.2 信号链路的全路径优化

在某型无人机发动机测试中，我们构建了完整的信号保障方案：

1. 传感器端：镀金触点+银填充导电胶
2. 线缆：双层屏蔽同轴线，屏蔽覆盖率>95%
3. 接头处理：灌封防振胶+热缩管保护
4. 采集端：带DC偏置的恒流源供电

这套方案使信噪比提升至78dB，比常规安装方式提高12dB。

4. 典型应用场景的实战解析

4.1 航空发动机的"听诊器"

在某型涡扇发动机台架试验中，我们布置了38个测点：

• 涡轮盘：6个径向布置，监测叶片通过频率
• 轴承座：4个正交布置，采集轴心轨迹
• 机匣：28个阵列式布置，构建振动模态

关键发现：

• 采用5/8-24UNF接口的传感器在200小时连续运行后，零漂<0.5mV
• 而M5接口的同型号传感器零漂已达2.3mV

4.2 舰船推进系统的"神经末梢"

某驱逐舰推进轴系监测案例：

• 挑战：螺旋桨空泡效应引发105Hz窄带振动
• 解决方案：
  • 采用浸油型MIL-C-5015传感器
  • 接口处增加O型密封圈
  • 线缆采用聚氨酯护套
• 效果：在12级海况下连续工作9个月无故障

5. 选型避坑指南

5.1 接口兼容性陷阱

常见坑点：

• 名称混淆：有些厂商标注"军用接口"实为1/4-28UNF
• 牙型变异：存在美标UNF与英标BSF混用情况
• 配合公差：军标要求配合间隙<0.05mm，商业级可能达0.1mm

验证方法：

1. 用螺纹规检查第3牙和第7牙的配合
2. 进行5次完整旋合测试，感受阻力一致性
3. 测量插入损耗，应<0.2dB@100MHz

5.2 电气参数确认清单

必须核对的6项关键参数：

1. 引脚定义（特别是共地还是浮地）
2. 绝缘电阻（应>1GΩ@500VDC）
3. 接触电阻（应<10mΩ）
4. 耐压等级（典型值500VAC）
5. 屏蔽连续性（电阻<0.1Ω）
6. 工作电流（IED传感器需额外供电）

6. 安装维护的实战技巧

6.1 防松三重保险

在高铁转向架监测项目中总结的防松方案：

1. 机械防松：
   • 使用Nord-Lock楔形垫圈
   • 预涂螺纹锁固胶（乐泰243）
2. 电气防护：
   • 接口处涂抹导电油脂
   • 外套热缩管防潮
3. 定期检查：
   • 每周扭矩抽检
   • 每月绝缘测试

6.2 故障树分析

常见故障排查流程：

code复制信号异常
├─ 检查接口扭矩（目标值22N·m）
├─ 测量接触电阻（应<10mΩ）
├─ 验证屏蔽连续性（外壳-线缆<0.1Ω）
└─ 测试绝缘性能（>1GΩ）

某次排故实例：

• 现象：信号中混入50Hz工频干扰
• 排查：
  • 发现接口处密封圈破损
  • 测量屏蔽电阻达3.2Ω
• 解决：更换整套连接器后干扰消失

7. 未来演进方向

虽然MIL-C-5015仍是黄金标准，但我们已看到新趋势：

• 无线化：在允许的场合采用符合MIL-STD-461的无线振动节点
• 智能接口：内置健康监测芯片的智能连接器
• 材料革新：碳纤维外壳比铝合金轻40%而强度相当

不过在某次导弹发动机试验中，当所有无线传感器都因电磁脉冲失效时，老旧的MIL-C-5015有线系统依然稳定工作——这提醒我们：在关键领域，可靠性永远比时髦重要。
