24.5kW水冷永磁同步电机设计与优化

1. 项目概述与核心参数解析

今天要拆解的是一款24.5kW水冷永磁同步电机设计案例，采用6极36槽分布式绕组结构。这个功率段的电机在电动车辆和工业伺服领域很常见，但要做到9000rpm高转速下保持95%效率并不简单。先看几个关键指标：

• 电气参数：直流母线电压270V，额定输出扭矩26Nm（相当于24.5kW@9000rpm），低速3000rpm时仍需保证3Nm扭矩输出
• 结构约束：定子外径严格限制在120mm，总长（含端部绕组）不超过200mm，转子轴径30mm
• 性能要求：全工况效率≥95%，这对电磁设计和冷却系统都是严峻挑战

设计难点：在有限空间内（120mm外径）实现高功率密度（约1.7kW/kg）的同时，还要控制铁损和铜损。水冷系统成为必选项，但水道布置会直接影响电磁性能。

2. 电磁设计关键步骤

2.1 槽极配合选择

6极36槽的组合不是随便选的，这里面有讲究：

• 每极每相槽数q=36槽/(6极×3相)=2，属于分布式绕组的典型配置
• 槽距角=360°/36=10°，配合6极结构时，电角度为10°×(6/2)=30°
• 绕组因数计算：

  python复制Kp = sin(π/6)  # 节距因数=0.5 (采用5槽节距时)
  Kd = sin(2×30°/2)/(2×sin(30°/2)) ≈ 0.966  # 分布因数
  Kw = Kp×Kd ≈ 0.483  # 综合绕组因数


这种设计能有效抑制5、7次谐波，但3次谐波仍需注意（后文会提到解决方案）。

2.2 绕组设计实战

分布式绕组相比集中式绕组虽然端部长，但谐波特性更好。实际操作中要注意：

1. 线规选择：
   • 槽满率建议控制在70-75%之间（超过78%会大幅增加嵌线难度）
   • 计算公式：

     code复制导线直径=√(槽有效面积×0.7/(匝数×1.05))


2. 端部处理：
   • 端部长度=(定子外径-铁芯外径)/2
   • 本例中限制总长200mm，意味着端部突出需≤(200-45)/2=77.5mm

3. RMxprt路算关键设置

3.1 基础参数配置

python复制MachineType = "BLDC"  # 虽然PMSM更准确，但BLDC模式计算更快
Stator_OD = 120       # 定子外径(mm)
Rotor_ID = 30         # 转子内径(mm)
Stack_Length = 45     # 铁芯轴向长度(mm)
Slot_Number = 36      # 槽数
Pole_Number = 6       # 极数

3.2 材料选择技巧

• 硅钢片：选用35JNEX900（0.35mm厚度）而不是常规50JN系列，因为：
  • 高频损耗降低约40%（9000rpm时基波频率=6×9000/60=900Hz）
  • 虽然成本高15%，但在效率指标严苛时值得投入
• 永磁体：钕铁硼N38SH，工作温度可达150℃
  • 分段设计：3层轴向分段，降低涡流损耗
  • 极弧系数取0.82，兼顾反电势正弦性和转矩密度

3.3 损耗控制策略

1. 铁损优化：
   • 通过调整磁密分布，使齿部磁密≤1.5T，轭部≤1.3T
   • 计算公式：

     code复制铁损=Kh×f×B^2 + Ke×(f×B)^2


2. 铜损控制：
   • 电流密度J取6A/mm²（水冷条件下可适当提高）
   • 交流电阻修正系数需考虑集肤效应：

     code复制Rac/Rdc = 1 + 0.1×(h/δ)^4
     δ=√(2ρ/ωμ)  # 透入深度


4. 机械与热设计要点

4.1 转子强度校核

轴径30mm需要验证：

• 剪切应力：

  python复制τ = 16×T/(π×d³)
  = 16×26/(π×0.03³) ≈ 49MPa < 55MPa(安全裕度)


• 临界转速：

  code复制Nc = 0.9×√(EI/mL³) ≈ 15000rpm > 1.2×9000rpm


4.2 水冷系统设计

采用螺旋水道方案：

• 流量计算：

  code复制Q = P_loss/(ρ×c×ΔT)
  = 1250W/(1000×4200×5) ≈ 0.06L/s = 3.6L/min


  实际取4.5L/min留有余量
• 水道参数：
  • 截面尺寸：3mm×5mm矩形槽
  • 螺旋角：15°（平衡流动阻力和换热效果）

5. 仿真结果分析与优化

5.1 效率MAP图解读

重点关注两个工作点：

1. 额定点(9000rpm,26Nm)：
   • 效率95.2%（铜损320W，铁损280W，机械损150W）
2. 低速点(3000rpm,3Nm)：
   • 效率89.7%（此时铁损占比降低，铜损主导）

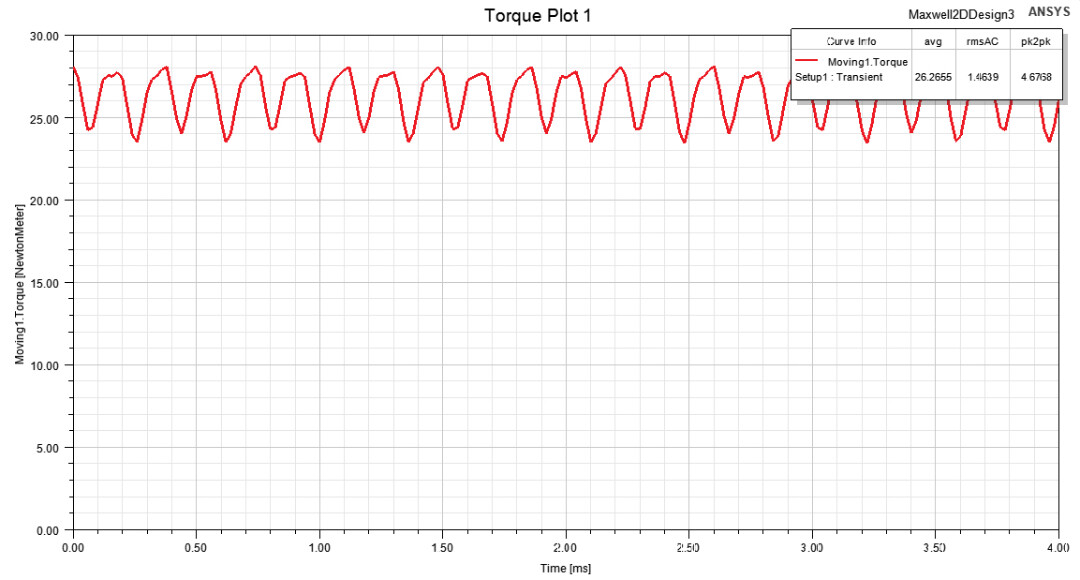

5.2 转矩波动抑制

原始设计出现3次谐波波动（幅值约8%），通过以下措施降至3%：

1. 斜槽优化：
   • 采用1个槽距斜槽（10°机械角）
   • 等效于30°电角度，正好抵消3次谐波
2. 磁极修形：
   • 极靴边缘添加0.5mm倒角
   • 气隙磁密波形THD从12%降至7%

6. 工程化注意事项

1. 量产一致性控制：
   • 磁钢充磁角度偏差需<±2°
   • 绕组电阻公差控制在±3%以内
2. 装配要点：
   • 定转子同心度<0.03mm
   • 轴向间隙0.5-1mm（考虑热膨胀）
3. 测试验证：
   • 空载反电势波形正弦畸变率<5%
   • 阶跃负载响应时间<50ms
