轴向磁通电机与轮毂电机的技术解析与应用

1. 轴向磁通电机与轮毂电机的本质区别

1.1 概念定义与功能定位

在新能源车辆的动力系统中，轴向磁通电机和轮毂电机经常被混为一谈，但实际上它们属于完全不同的分类维度。轮毂电机（In-Wheel Motor）是指电机在整车中的安装位置和驱动形式，而轴向磁通电机（Axial Flux Motor）则是指电机内部的磁场分布和工作原理。

用人体来比喻的话，轮毂电机相当于人的"手脚"——直接安装在车轮内部，负责最终的动力输出和执行动作；轴向磁通电机则相当于人的"运动神经系统"——决定了动力输出的质量和效率。一个是"在哪里工作"，一个是"如何工作"，这是两个不同层面的概念。

1.2 技术分类的维度差异

从技术分类来看：

• 按安装位置分：轮毂电机（分布式驱动）vs 中央驱动电机（集中式驱动）
• 按磁场方向分：轴向磁通电机（磁场平行于转轴）vs 径向磁通电机（磁场垂直于转轴）

这种分类维度的差异，就像我们不能把"SUV"和"涡轮增压发动机"混为一谈一样。一个说的是车型类别，一个说的是动力系统技术路线。

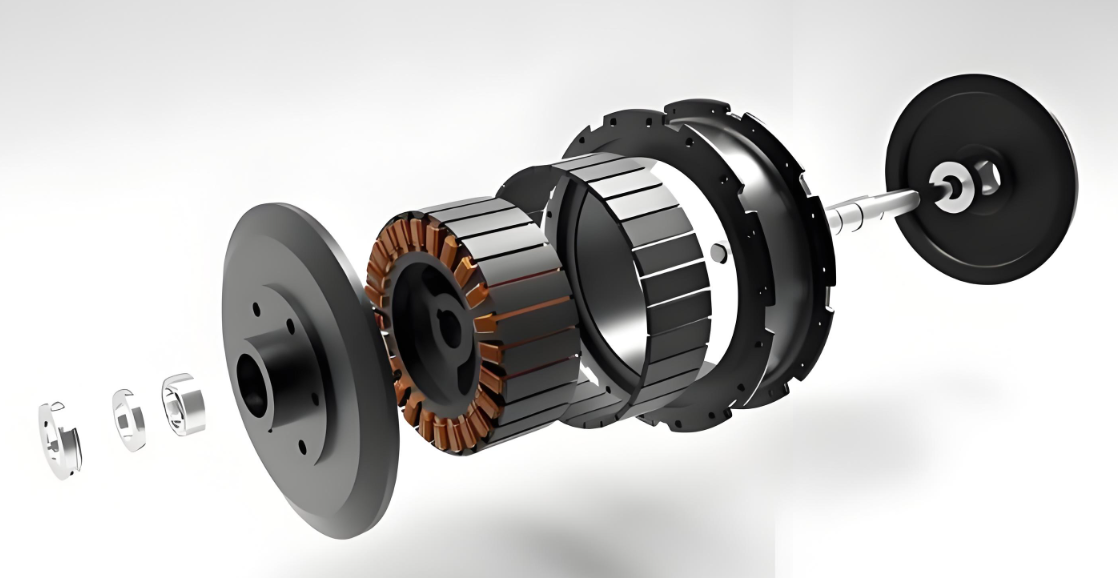

2. 轮毂电机的技术特点与挑战

2.1 轮毂电机的核心优势

轮毂电机技术最大的创新在于"去中间化"的设计理念。与传统中央驱动系统相比，它省去了传动轴、差速器等机械传动部件，带来了三大显著优势：

1. 传动效率提升：能量损耗减少15-20%，续航里程可提升5-8%
2. 空间利用率优化：底盘布局更灵活，可增加电池容量或改善乘坐空间
3. 控制灵活性增强：四轮独立驱动，实现传统车辆无法完成的动作（如原地转向、横向移动）

2.2 量产面临的技术瓶颈

尽管优势明显，但轮毂电机要实现规模化量产，必须攻克以下技术难关：

2.2.1 恶劣环境适应性

• 防水防尘：IP67及以上防护等级要求
• 抗冲击：需承受10g以上的冲击加速度
• 温度耐受：-40℃至125℃的工作温度范围

2.2.2 热管理挑战

在直径通常不超过18英寸的轮毂空间内，需要解决：

• 功率密度：通常需要达到5kW/kg以上
• 散热效率：要求散热系统能在1.5L/min的冷却液流量下带走3kW的热量
• 温度均匀性：绕组温差需控制在15℃以内

2.2.3 簧下质量控制

每增加1kg簧下质量，相当于增加5-8kg的簧上质量对舒适性的影响。因此：

• 电机重量需控制在25kg以内（含制动系统）
• 采用镁合金或碳纤维复合材料等轻量化方案
• 结构优化设计（如中空轴、拓扑优化）

实践经验：我们在某量产项目中，通过采用油冷+相变材料的复合散热方案，在保持25kg总重量的前提下，将持续功率从35kW提升到50kW，解决了热失控问题。

3. 轴向磁通电机的技术突破

3.1 与传统电机的结构对比

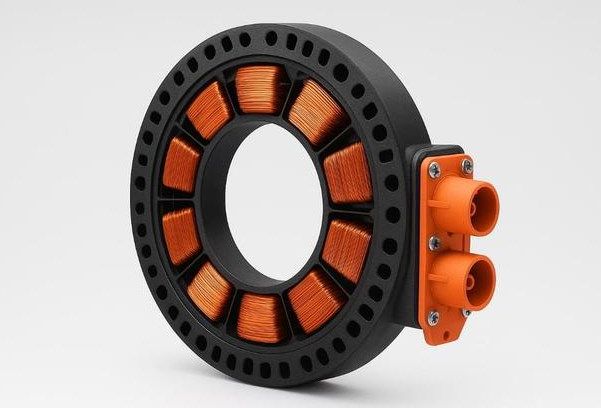

传统径向磁通电机（如永磁同步电机）的磁场沿半径方向分布，结构呈长圆柱形。而轴向磁通电机的磁场平行于转轴，结构呈扁平圆盘状。这种结构差异带来了革命性的性能提升：

3.2 制造工艺的关键难点

3.2.1 气隙控制

轴向磁通电机的气隙（定转子间距）通常控制在0.3-0.5mm，且需要保证：

• 轴向跳动≤20μm
• 平面度≤15μm/m
• 动态偏心≤30μm

这要求装配线具备：

• 亚微米级直线运动精度
• 在线激光测量补偿系统
• 主动温度补偿功能

3.2.2 磁钢装配工艺

大尺寸钕铁硼磁钢（通常50×30×10mm）的装配面临：

• 磁吸力可达300-500N，人工操作极其危险
• 需要精确控制磁钢间距（±0.1mm）
• 充磁后的磁场强度一致性（±3%以内）

我们开发的自动化解决方案包括：

• 六轴机器人+力控末端执行器
• 视觉引导定位系统
• 在线充磁检测一体化设备

3.2.3 冷却系统设计

扁平结构导致传统水冷方案效率低下，需要采用：

• 三维立体油道设计
• 相变材料辅助散热
• 石墨烯导热界面材料
• 计算流体动力学（CFD）优化

案例分享：某客户采用我们的智能产线后，轴向磁通电机的量产良率从最初的68%提升至97.5%，单台装配时间从45分钟缩短到8分钟。

4. 技术融合与量产解决方案

4.1 轴向磁通轮毂电机的优势组合

将轴向磁通技术应用于轮毂电机，可以发挥两者的优势：

1. 高功率密度满足轮毂空间限制
2. 高效率减少散热压力
3. 轻量化改善簧下质量

但这种组合也带来了叠加的技术挑战：

• 更严苛的密封要求（IP69K）
• 集成式制动能量回收系统
• 紧凑型悬架适配设计

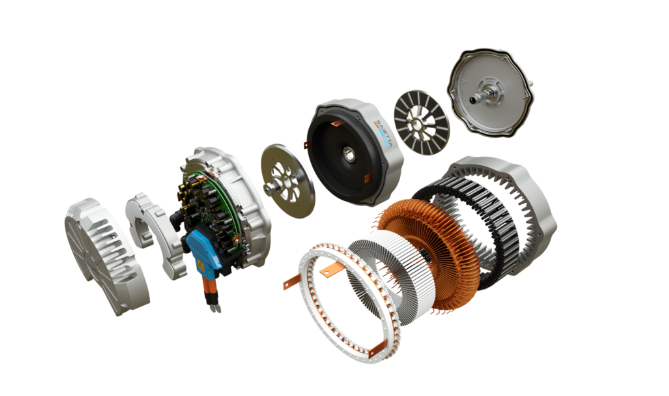

4.2 量产化智能装备方案

4.2.1 高精度装配系统

• 气隙自动调整单元（±5μm）
• 磁钢机器人装配站（重复定位精度±0.02mm）
• 在线动平衡校正（残余不平衡量≤0.5g·cm）

4.2.2 智能检测技术

• 三维磁场扫描仪（精度±1mT）
• 红外热成像质量分析
• 声学异响检测系统

4.2.3 数字化工艺管理

• 数字孪生生产线
• 自适应工艺参数优化
• MES系统全程追溯

4.3 成本控制策略

从样品到量产，成本通常需要降低60-70%。我们通过以下方式实现：

1. 模块化设计：通用平台覆盖多种功率型号
2. 工艺优化：将手工工序从23道减至5道
3. 供应链整合：关键部件成本降低30-40%
4. 智能运维：设备综合效率（OEE）提升至85%+

5. 行业应用与未来趋势

5.1 当前主要应用场景

1. 高性能电动汽车：

   • 百公里加速<3秒的超跑
   • 扭矩矢量控制车型
   • 轮边驱动商用车辆

2. 特种车辆：

   • 军用全地形车
   • 矿山重型机械
   • 港口AGV

3. 新兴领域：

   • eVTOL飞行汽车
   • 人形机器人关节
   • 智能轮椅

5.2 技术发展方向

1. 材料创新：

   • 非稀土永磁材料
   • 纳米晶软磁合金
   • 碳化硅功率模块

2. 集成化设计：

   • 电机+减速器+制动器三合一
   • 轮毂电机主动悬架系统
   • 无线充电集成方案

3. 智能制造：

   • AI驱动的自适应装配
   • 数字孪生质量预测
   • 区块链供应链管理

在实际项目中我们发现，成功量产的关键不在于单个技术的突破，而在于系统工程能力的构建。从设计DFM分析、工艺开发到设备选型，需要建立完整的技术闭环。我们帮助客户建立的"制造可行性评估体系"，已经将项目量产周期平均缩短了40%，良率爬坡时间减少60%。
