SolidWorks机械设计实战：草图到成品的全流程解析

1. SolidWorks练习题13：从草图到成品的全流程解析

作为一名机械设计工程师，我经常使用SolidWorks进行零件建模。今天我想分享一个综合性的练习案例，这个案例涵盖了草图绘制、拉伸、筋特征和拉伸切除等核心功能。通过这个练习，不仅能巩固基础操作，还能掌握一些提高效率的小技巧。

这个练习的零件结构并不复杂，但包含了多个典型特征：底座、圆柱体、筋板和切除特征。完成这个练习大约需要15-20分钟，适合有一定SolidWorks基础的学习者。下面我将详细拆解每个步骤，并分享一些我在实际操作中总结的经验。

2. 建模思路与准备工作

2.1 零件结构分析

在开始建模前，先分析零件结构非常重要。这个零件主要由三部分组成：

1. 底部平板：厚度15mm
2. 后部圆柱：高度75mm（从底面算起）
3. 前部圆柱：高度55mm（从底面算起）

此外还有两个关键特征：

• 贯穿圆孔和矩形切除
• 两侧对称的筋板

理解这些结构关系有助于我们规划建模顺序，避免后续修改带来的麻烦。

2.2 基准面选择策略

SolidWorks提供了三个默认基准面（前视、上视、右视），合理选择基准面能大大提高效率。对于这个零件：

• 上视基准面最适合绘制底座草图
• 前视基准面适合绘制切除和筋特征
• 右视基准面用于镜像操作

提示：养成先分析再动手的习惯，可以节省大量后期调整时间。我建议在开始前花1-2分钟思考整体建模策略。

3. 详细建模步骤解析

3.1 草图绘制与镜像技巧

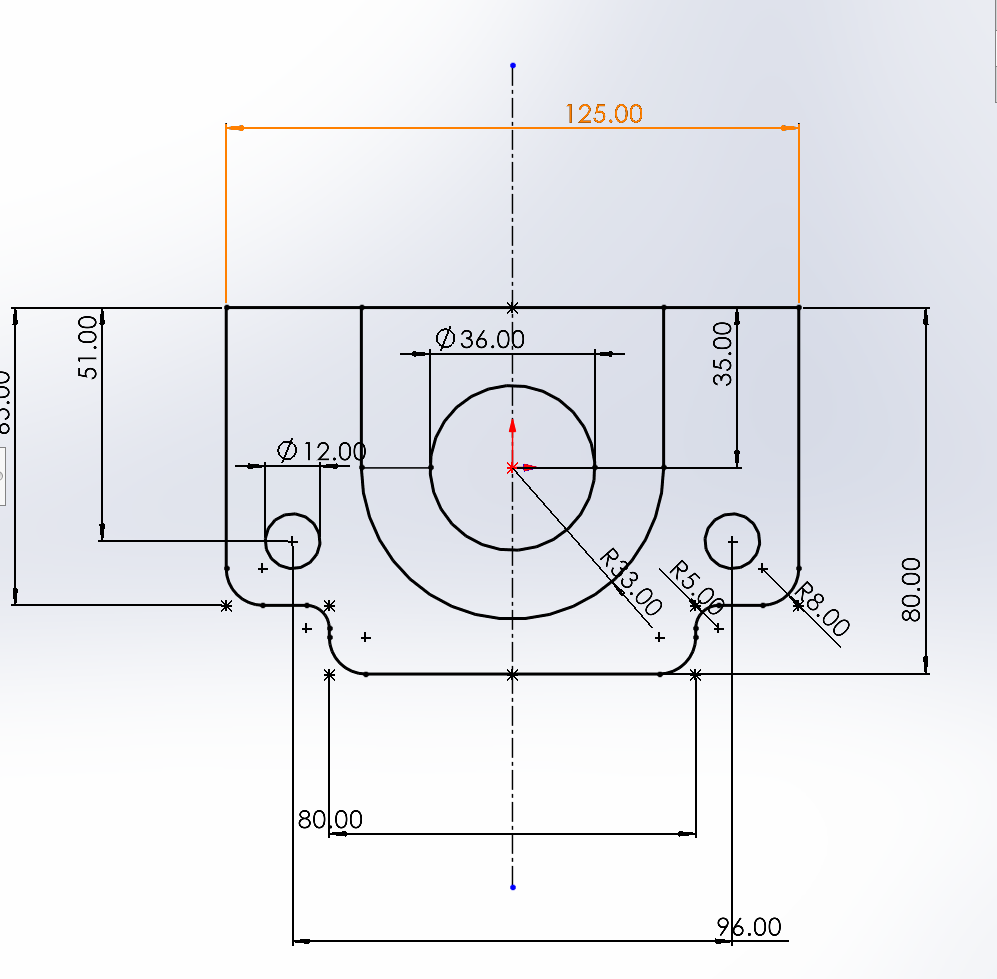

首先在上视基准面创建草图。这里有个效率技巧：利用中心线实现草图镜像。

1. 绘制一条垂直中心线作为镜像轴
2. 只需绘制右侧的轮廓（包括底座和圆柱部分）
3. 使用"镜像实体"工具完成左侧对称部分

这样做的好处是：

• 节省约50%的草图绘制时间
• 确保两侧完全对称
• 方便后续修改（只需改一侧）

注意：镜像后务必检查草图是否完全定义（显示为黑色）。未完全定义的草图（蓝色）可能导致后续特征出错。

3.2 分阶段拉伸操作

这个零件需要分三次拉伸完成，顺序很重要：

1. 底座拉伸（除中心圆柱部分）：

   • 高度：15mm
   • 确保不要选中中心圆柱部分
   • 建议使用"轮廓选择"工具精确选择要拉伸的区域

2. 后圆柱拉伸：

   • 高度：75mm（从底面算起）
   • 实际拉伸距离：75-15=60mm
   • 选择"合并结果"选项，使新特征与底座合并为一个实体

3. 前圆柱拉伸：

   • 高度：55mm（从底面算起）
   • 实际拉伸距离：55-15=40mm
   • 同样选择"合并结果"

分层拉伸的优势在于：

• 更清晰地表达设计意图
• 方便单独修改某个特征
• 避免复杂草图带来的管理困难

3.3 切除特征实现

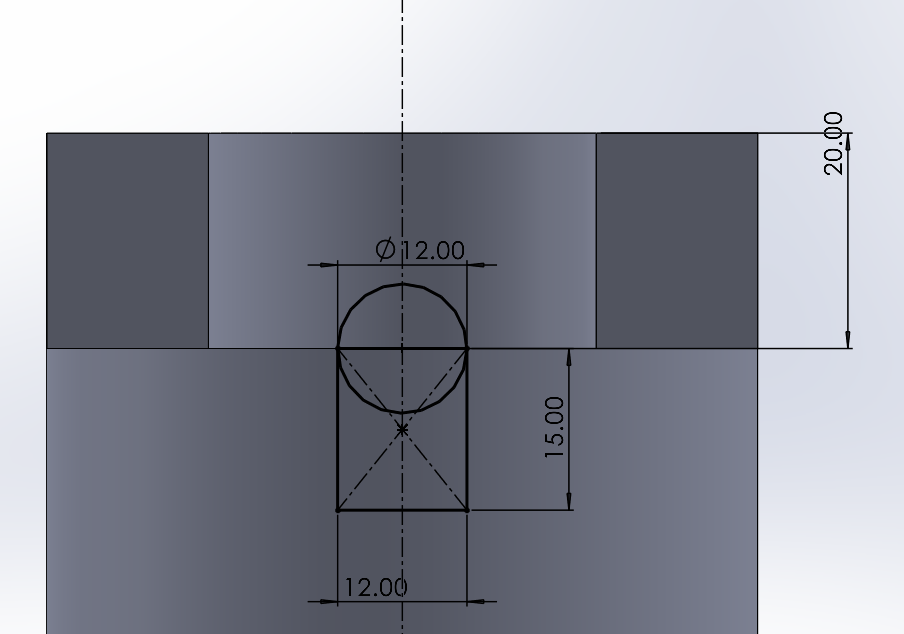

在前视基准面绘制切除草图，包含：

1. 一个小圆（完全贯穿）
2. 一个矩形（成形到前部圆柱的内侧面）

操作要点：

• 使用"完全贯穿"选项处理圆孔
• 对于矩形切除，选择"成形到一面"并选择圆柱内侧面
• 检查切除方向是否正确（可使用"反侧切除"调整）

经验分享：在进行复杂切除前，我习惯先创建一个临时剖面视图（使用"剖面视图"工具），这样可以更清楚地看到内部结构，确保切除位置准确。

3.4 筋特征创建与镜像

筋特征是连接两个实体的重要结构，创建步骤如下：

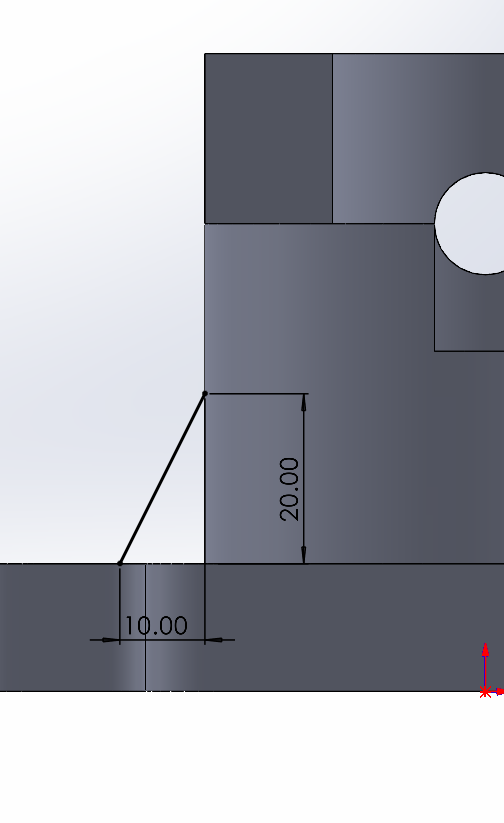

1. 在前视基准面绘制筋的轮廓线
2. 使用"筋"特征工具
   • 厚度：10mm（中心对称）
   • 拉伸方向：确保朝向实体内部
3. 使用右视基准面镜像筋特征

筋特征常见问题及解决方案：

4. 实用技巧与常见问题

4.1 效率提升技巧

1. 快捷键使用：

   • 草图模式：L（直线）、C（圆）、A（圆弧）
   • 特征工具：E（拉伸）、R（旋转）、G（筋）

2. 选择过滤器：

   • 按F5打开选择过滤器工具栏
   • 在复杂模型中选择特定元素（如面、边线）时非常有用

3. 实时测量：

   • 按住Ctrl键选择两个元素，尺寸会实时显示
   • 不必每次都使用测量工具

4.2 常见错误排查

1. 重建模型错误：

   • 检查特征树中的错误标记（红色感叹号）
   • 从第一个报错特征开始修复，后面的错误可能随之解决

2. 面选择困难：

   • 使用"隐藏线可见"或"线架图"显示模式
   • 旋转模型到合适角度再选择

3. 镜像特征失败：

   • 确保镜像平面正确
   • 检查原始特征是否依赖于其他可能影响镜像的特征

4.3 模型优化建议

1. 特征顺序调整：

   • 将圆角、倒角等装饰性特征放在最后
   • 这样在修改主要特征时不会影响这些细节

2. 设计意图表达：

   • 使用方程式建立尺寸间的关系
   • 例如：圆柱高度=底座厚度+拉伸长度

3. 配置使用：

   • 为不同尺寸版本创建配置
   • 方便快速生成系列化零件

5. 进阶思考与扩展

完成基础建模后，可以考虑以下扩展练习：

1. 参数化设计：

   • 将关键尺寸设为变量
   • 通过修改几个参数就能生成不同规格的零件

2. 工程图创建：

   • 从模型生成标准三视图
   • 添加必要的尺寸标注和技术要求

3. 应力分析：

   • 使用Simulation工具进行简单受力分析
   • 验证筋板的设计是否合理

4. 材料与渲染：

   • 为不同部分指定不同材料
   • 添加真实感渲染效果

这个练习虽然简单，但涵盖了机械零件设计的许多基础概念。我在实际工作中发现，扎实掌握这些基础操作比追求复杂技巧更重要。很多设计问题其实都是基础特征的组合应用。

最后分享一个个人习惯：完成每个练习后，我会花几分钟思考哪些步骤可以优化，并记录下来。长期积累下来，这些笔记就成了宝贵的经验库，帮助我不断提高建模效率和质量。
