LabVIEW控件透明度定制与界面美化实践

1. 为什么需要定制LabVIEW控件透明度？

在工业测控领域，LabVIEW作为图形化编程的标杆工具，其功能强大性毋庸置疑。但很多开发者都遇到过这样的尴尬：当我们需要将软件演示给客户或管理层时，那个充满灰色方框和标准控件的界面，总让人感觉像是上个世纪的产物。实际上，通过简单的透明度调整，就能让整个界面焕然一新。

传统LabVIEW控件的主要问题在于：

• 默认的立体浮雕效果显得厚重呆板
• 控件背景色与程序前面板难以协调
• 多层控件叠加时边界过于生硬
• 无法实现现代UI流行的毛玻璃或半透明效果

我经手过的一个典型案例是某汽车测试系统，客户要求界面必须匹配他们品牌VI的深色主题。当我们将所有按钮、图表改为半透明效果后，不仅整体风格立刻提升了一个档次，更重要的是测试数据可视化时，半透明的图表层叠显示让多参数关联分析变得异常直观。

2. 两种透明控件实现方案对比

2.1 快速透明化方案（方法一）

在LabVIEW 2018及以后版本中，NI其实已经内置了简单的透明处理工具。具体操作路径：

1. 前面板空白处右键调出"控件选板"
2. 选择"查看→工具选板"（或直接按Ctrl+Shift+T）
3. 在工具选板中找到"透明笔"图标（水滴状）
4. 点击需要透明的控件区域

重要提示：这种方法实际上是用背景色覆盖控件原有颜色，并非真正的透明度调整。当背景变化时，这些"透明"区域不会自动适应，可能导致显示异常。

适用场景：

• 临时演示需要快速美化
• 只需要简单隐藏部分控件元素
• 开发原型阶段的概念验证

2.2 专业级自定义控件方案（方法二）

对于需要产品级质量的界面，建议采用自定义控件方案。这种方法的核心原理是通过导入带Alpha通道的PNG图像，实现真正的透明度控制。以下是详细步骤说明：

2.2.1 透明素材制作要点

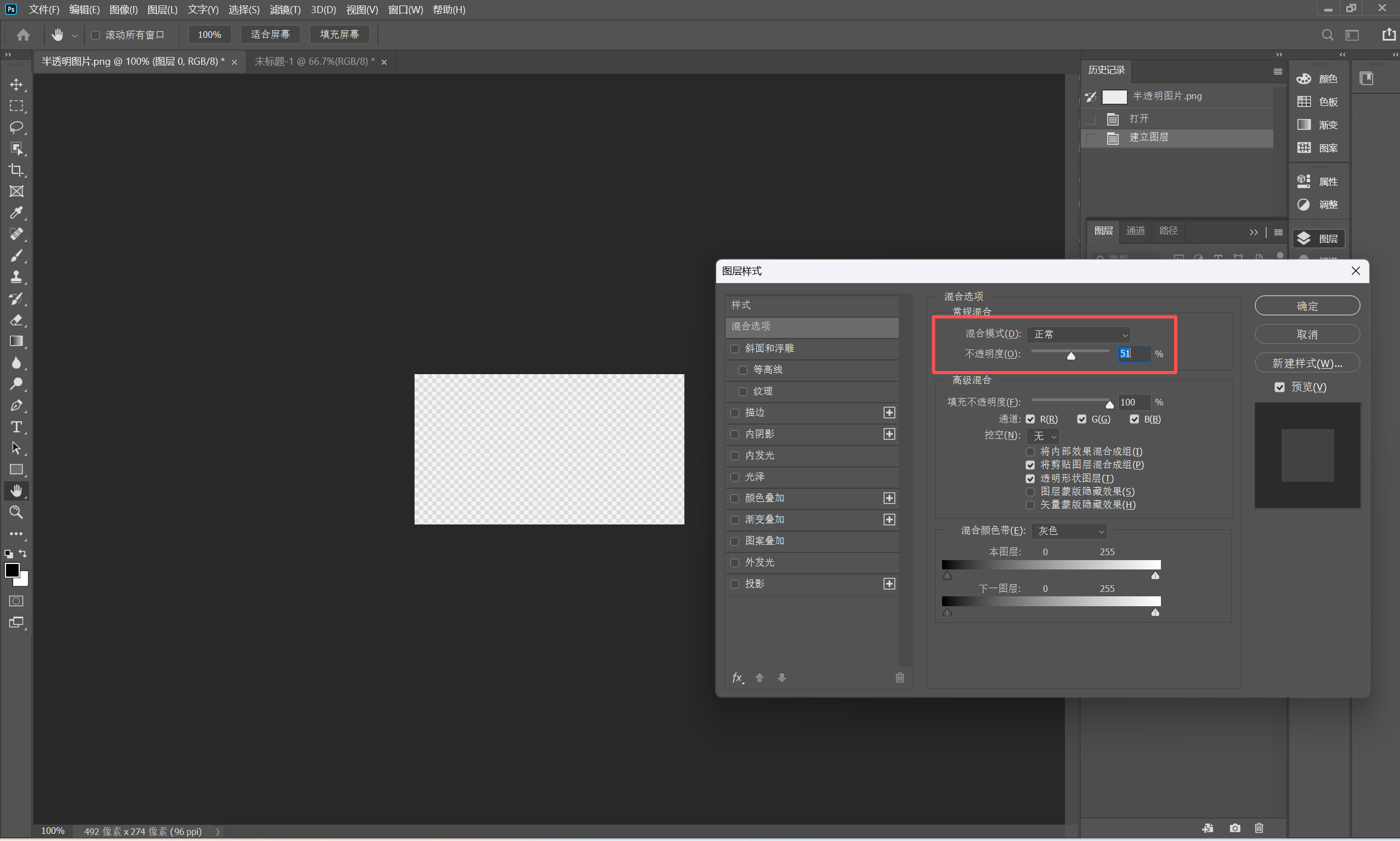

使用Photoshop制作透明背景时需注意：

• 新建文件时应选择"透明"背景
• 最终导出必须使用PNG-24格式保留Alpha通道
• 建议控件尺寸为偶数像素（如40×40而非39×39）
• 边缘建议保留2px羽化避免锯齿

2.2.2 LabVIEW自定义控件制作流程

1. 创建控件模板：

   • 前面板右键 → 选择"新式"控件（现代风格适配更好）
   • 右键控件 → "高级→自定义..."

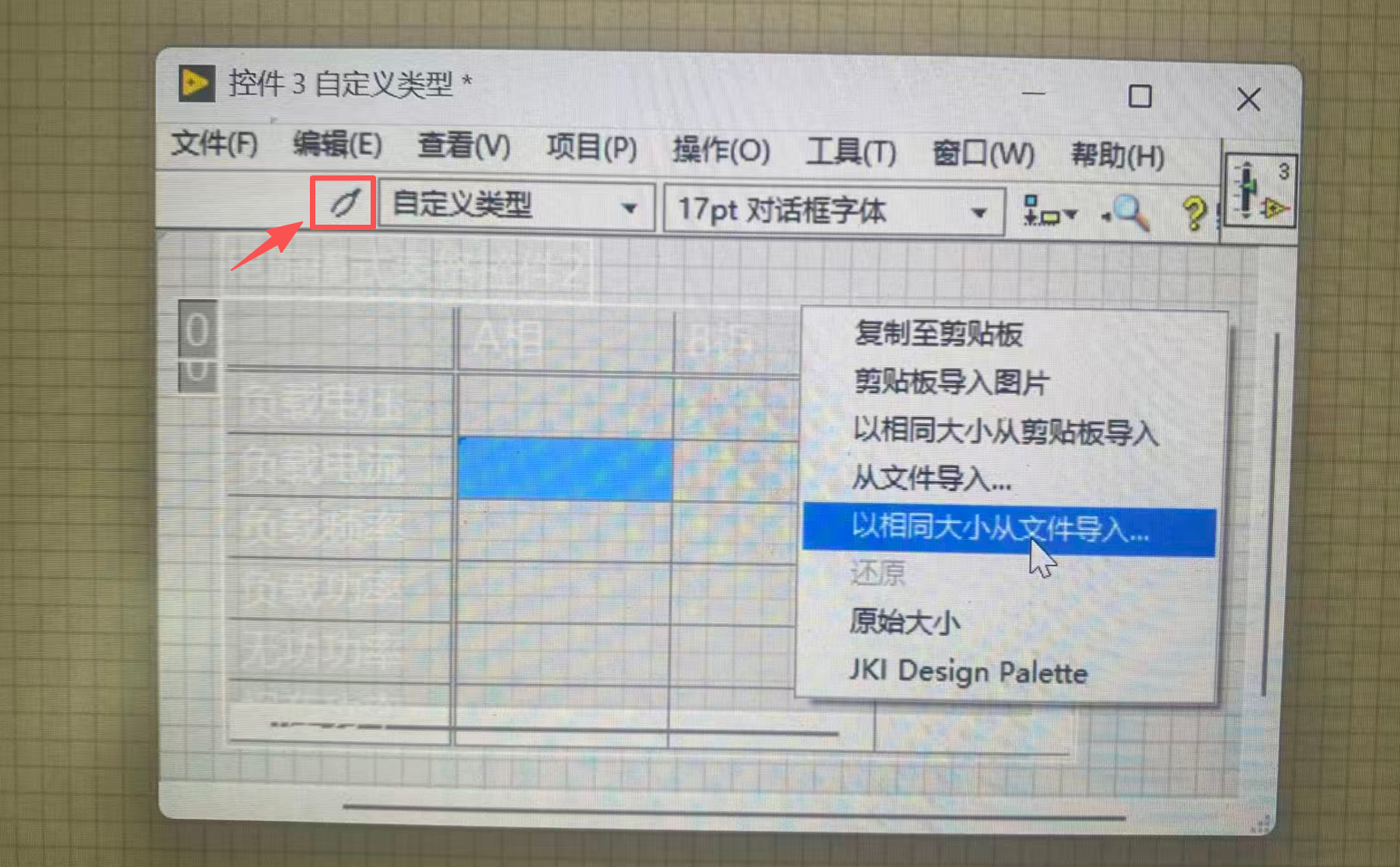

2. 进入编辑模式：

   • 点击左上角"扳手→夹子"图标切换至装饰模式
   • 此时控件边框会变为虚线轮廓

3. 导入透明图像：

   • 右键虚线边框 → "以相同大小从文件导入"
   • 选择制作好的PNG图像
   • 按Ctrl+S保存为.ctl文件

2.2.3 透明度参数优化技巧

在实际项目中，不同场景需要不同的透明度设置：

• 数据展示控件：建议30-50%透明度
• 操作按钮：建议70-80%透明度
• 背景装饰元素：建议10-20%透明度

可以通过在Photoshop中调整图层不透明度后导出多版本图片，然后在LabVIEW中对比测试显示效果。

3. 高级应用案例解析

3.1 半透明仪表盘实现

在工业HMI界面中，传统仪表盘会遮挡背景工艺流程。通过透明控件技术可以实现：

1. 使用PS制作带透明度的表盘PNG
2. 将数值显示控件置于表盘中心
3. 设置控件叠加顺序：
   • 底层：工艺流程图
   • 中层：半透明表盘
   • 顶层：数值显示

labview复制// 伪代码示例：控件层次设置
SetControlZOrder(BackgroundImage, 0);  // 底层
SetControlZOrder(DialGauge, 1);        // 中层
SetControlZOrder(ValueDisplay, 2);     // 顶层

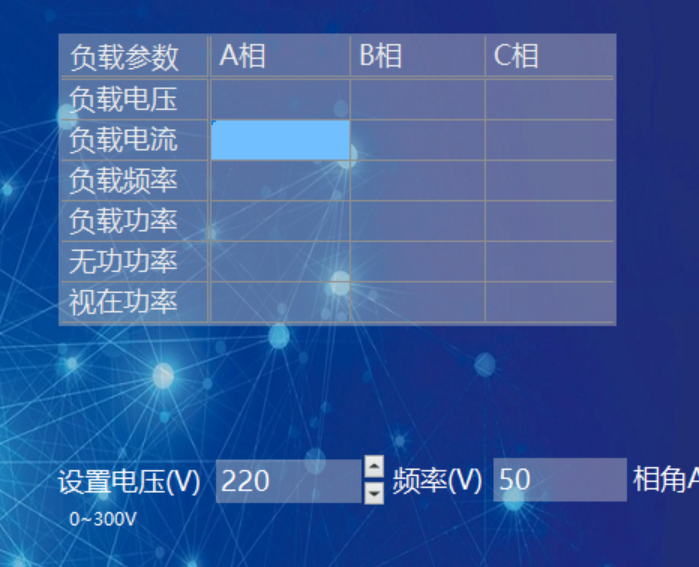

3.2 动态透明度调节方案

通过属性节点可以实现运行时透明度调整：

1. 创建控件引用
2. 添加"颜色"属性节点
3. 使用"颜色至RGB转换"函数
4. 动态修改Alpha通道值

4. 常见问题解决方案

4.1 透明区域显示异常

症状：透明区域显示为黑色或白色
排查步骤：

1. 确认导出格式为PNG-24
2. 检查Photoshop中是否真的存在透明层
3. 在LabVIEW中重新导入图片
4. 检查显示器颜色设置是否为32位

4.2 控件边缘锯齿问题

优化方案：

1. 在PS中使用"抗锯齿"选项
2. 为边缘添加1-2px的羽化
3. 确保图片分辨率与控件实际大小一致
4. 考虑使用矢量图形替代位图

4.3 性能优化建议

当使用大量透明控件时：

• 将静态透明元素合并为单个图片
• 避免在循环中频繁修改透明度
• 对于复杂界面，考虑使用子面板动态加载
• 关闭不必要的属性节点刷新

5. 工程实践中的经验总结

在实际的工业测控项目里，界面美化往往被忽视，但好的视觉设计能显著提升用户体验。经过多个项目验证，我发现：

1. 一致性原则：整套界面应使用统一的透明度风格，建议建立企业自己的控件库。我们团队就维护着一个包含200+种透明控件的资源包，新项目直接调用即可。

2. 功能性优先：某次为了追求全透明效果，导致操作按钮难以识别。后来我们采用"半透明边框+实心图标"的折中方案，既美观又不影响使用。

3. 性能平衡：在老旧工控机上，当透明控件超过50个时，界面响应会明显变慢。这时需要简化设计或使用静态图片替代。

4. 版本兼容性：自定义控件在不同LabVIEW版本间迁移时，偶尔会出现透明度失效。解决方案是同时保存PSD源文件和PNG导出文件。
