道路沉降板原理与工程应用全解析

1. 道路沉降板：土木工程中的"地基听诊器"

在土木工程领域，地基沉降监测就像给建筑物做"心电图"，而道路沉降板就是那个关键的"电极贴片"。这种看似简单的金属装置，实际上承担着预警地基变形、保障工程安全的重任。作为一名参与过多个高速公路和房建项目的土木工程师，我深刻体会到：精准的沉降监测数据，往往决定着工程的成败。

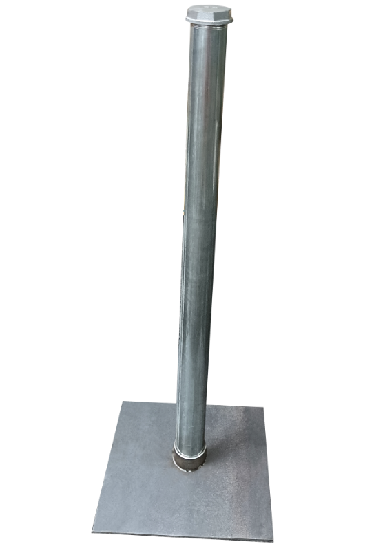

道路沉降板（又称路基沉降板）主要由四部分组成：A3钢底板、镀锌连接测量管、精密螺纹接头和测管顶帽。这种组合设计绝非偶然——A3钢底板提供足够的刚度和抗变形能力，确保与地基同步沉降；镀锌部件则有效抵抗土壤腐蚀；数控车丝的螺纹接口保证了毫米级的装配精度。就像我们团队常说的："好的沉降板要像瑞士手表一样精密，像坦克装甲一样坚固。"

2. 沉降监测系统工作原理揭秘

2.1 监测系统的"三驾马车"

一套完整的沉降监测系统需要三大要素协同工作：

1. 沉降板：埋设在观测点的基准装置
2. 水准仪：建议使用DS05或DS1级高精度光学水准仪（每公里往返测量误差≤0.5mm）
3. 铟钢水准尺：配合水准仪使用，推荐3米长度带圆水准器

关键提示：测量管顶部的十字刻线是读数基准点，安装时务必保持刻线清晰可见。我们曾有个项目因油漆覆盖刻线导致数据作废，教训深刻。

2.2 工作流程解析

当路基发生沉降时，整个监测系统会经历如下过程：

1. 地基下沉带动沉降板整体下移
2. 测量管随之下沉，顶部标高发生变化
3. 测量人员通过定期水准测量记录标高变化量
4. 通过公式计算沉降量和沉降速率：

   code复制本次沉降量ΔH=前次标高H₀-本次标高H₁
   沉降速率V=ΔH/观测间隔时间


3. 从选型到安装的完整实操指南

3.1 选型参数对照表

根据工程经验，我整理出不同场景下的选型建议：

3.2 安装六步法（含避坑要点）

1. 定位放样：

   • 使用全站仪按设计坐标放点
   • 软土地基需预留0.5%的预拱度（我们曾在沪宁高速扩建项目中因忽略这点导致早期数据失真）

2. 基坑开挖：

   • 开挖直径＞底板尺寸200mm
   • 深度至设计标高下100mm作砂垫层

3. 底板调平：

   • 用水平尺校正，偏差≤2mm/m
   • 浇筑C20细石混凝土固定

4. 接管安装：

   • 螺纹连接处缠绕生料带防渗水
   • 每节管段用管卡临时固定

5. 回填保护：

   • 分层回填压实（每层≤300mm）
   • 设置PVC保护套管至地面

6. 初始测量：

   • 连续3次测量取平均值作为基准值
   • 记录气象条件（温度、风速）

4. 数据采集与分析的进阶技巧

4.1 测量周期规划表

根据工程阶段调整监测频率：

4.2 数据处理三线法

通过绘制三条关键曲线判断地基稳定性：

1. 时间-沉降曲线：判断沉降发展趋势
2. 时间-沉降速率曲线：规范要求速率＜0.02mm/天可认为稳定
3. 荷载-沉降曲线：评估地基承载力

实战经验：当曲线出现"反弯点"（即沉降速率突然增大），往往是地基失稳的前兆。在广州某深基坑项目中，我们就是靠这个特征提前预警了险情。

5. 常见问题排查手册

5.1 典型故障及解决方案

5.2 精度控制要点

• 测量时保持"三同原则"：同仪器、同人员、同路线
• 避免在高温时段（10:00-14:00）测量，减少大气折光影响
• 每次测量前校验水准仪i角误差（应＜15"）
• 建立闭合环测量路线，闭合差控制在±0.3√n mm（n为测站数）

在杭州湾跨海大桥连接线项目中，我们通过这套方法将沉降监测精度控制在±0.2mm以内，为软基处理提供了可靠依据。记住：好的监测数据不是测出来的，是"管"出来的——从仪器维护到测量流程，每个细节都关乎最终结果。
