深槽带式输送机CAD装配图设计核心要点与工程实践

1. 深槽带式输送机CAD装配图设计要点解析

深槽带式输送机在矿山、港口、电厂等重工业领域应用广泛，其CAD装配图设计直接关系到设备运行稳定性和使用寿命。作为一名有十年输送设备设计经验的工程师，我参与过二十余个深槽带式输送机项目，发现装配图设计中最容易出问题的环节往往集中在槽形结构、动态平衡和工艺标注三个方面。

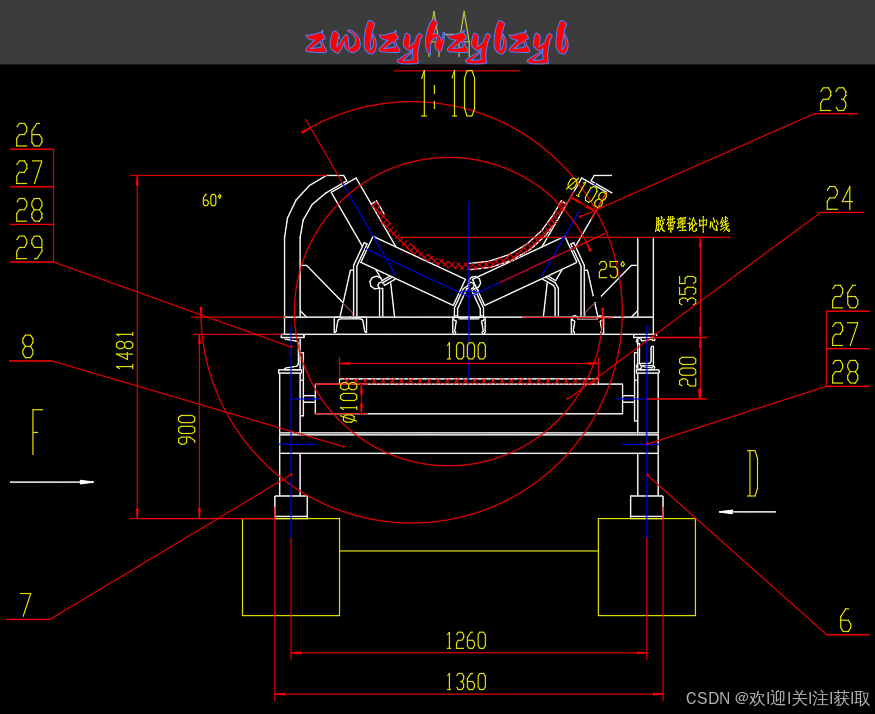

1.1 深槽结构的特殊设计要求

深槽带式输送机与传统平带输送机的本质区别在于其U型槽结构，典型槽角为35°-45°。这种设计使物料堆积截面增加30%以上，同时减少物料洒落风险。在CAD装配图中需要特别注意：

1. 槽形过渡区处理：头部滚筒到深槽段的过渡区域长度应≥1.5倍带宽，这个参数在装配图中必须明确标注。我曾遇到一个案例，因过渡区设计不足导致输送带边缘过早磨损。

2. 侧向压力分布：深槽结构会产生更大的侧向压力，装配图需标注侧托辊的倾斜角度（通常前倾2°-3°）和间距（常规为1.2-1.5m）。对于高密度物料（如铁矿砂），建议采用加密托辊布置。

3. 带体选型参数：必须在图纸技术要求中注明输送带的最小横向刚度值。根据经验，深槽输送带通常需要比平带多1-2层帆布层，这个细节很多新手设计师容易忽略。

关键提示：深槽输送机的带速不宜超过3.5m/s，否则会出现物料流态化现象。这个限制条件应在装配图的技术要求栏醒目标注。

1.2 动态平衡的工程实现

输送带运行时的动态平衡是装配图设计的核心难点，需要重点关注三个部位：

1. 滚筒组对中公差：

   • 驱动滚筒与改向滚筒的轴线平行度≤0.5mm/m
   • 滚筒径向跳动≤1/1000滚筒直径
   • 这些关键公差必须在装配图的尺寸标注中单独框出

2. 托辊组安装细节：

   • 采用三维坐标系标注各托辊的空间位置
   • 槽形托辊组的中心托辊应比侧托辊提前10-15mm安装
   • 建议在图纸上用局部放大图展示托辊吊挂装置

3. 张紧装置调节范围：

   • 螺旋张紧行程≥带宽的1.5%
   • 重锤张紧的垂直位移空间需预留200-300mm余量
   • 这个参数关系着输送带寿命，必须详细标注

2. CAD装配图的标准化绘制流程

2.1 图层管理与视图布置

规范的图层管理能提升设计效率30%以上，建议采用以下分层方案：

视图布置建议采用：

• 主视图：展示整机侧视轮廓
• 俯视图：显示托辊布置方案
• 3个局部剖面图：关键连接部位
• 1个爆炸视图：复杂装配关系

2.2 关键尺寸链标注原则

1. 基准统一原则：

   • 以驱动滚筒轴线为第一基准
   • 机架中心线为第二基准
   • 头尾滚筒中心距为第三基准

2. 闭环标注禁止：
   避免出现尺寸链闭环，特别是机架焊接件的标注。曾有一个项目因闭环标注导致累计误差超差3mm。

3. 工艺尺寸单独标注：

   • 焊接坡口角度
   • 螺栓组孔距公差
   • 机加工面粗糙度

2.3 典型装配关系表达

1. 滚筒轴承座装配：

   • 标注轴承游隙调整垫片组配方案
   • 注明润滑脂加注口位置
   • 螺栓紧固顺序建议采用十字交叉法

2. 导料槽密封结构：

   • 橡胶挡边与带体间隙控制在3-5mm
   • 采用多层密封设计时需标注各层间距
   • 耐磨衬板固定螺栓应标注防松措施

3. 清扫器安装要点：

   • 刮板接触压力标注为0.2-0.3MPa
   • 弹簧调节行程预留20%余量
   • 固定支座需标注减震橡胶厚度

3. 常见设计失误与改进方案

3.1 动态干涉问题排查

根据现场反馈统计，80%的安装问题源于以下设计疏忽：

1. 维护空间不足：

   • 轴承座更换侧向空间≥200mm
   • 托辊拆卸垂直空间≥150mm
   • 建议在装配图空白处添加维护空间示意图

2. 热膨胀补偿缺失：

   • 长距离输送机需标注膨胀节位置
   • 钢架固定点与滑动点的区分标注
   • 我建议在技术要求中注明环境温度变化范围

3. 焊缝疲劳风险点：

   • 机架转角处需标注加强肋板
   • 振动部位禁止使用连续焊缝
   • 重要焊缝应标注UT检测要求

3.2 图纸版本控制规范

1. 变更标记系统：

   • 修改处采用云线标注
   • 版本号按年+序号规则（如24-001）
   • 配套变更说明附在图纸右下角

2. 材料明细表要点：

   • 标准件注明国标号
   • 非标件标注毛坯尺寸
   • 关键部件标注供应商代码

3. 图纸签署流程：

   • 设计→校对→审核三级签署
   • 电子签名需嵌入数字证书
   • 最终版图纸转为PDF/A格式存档

4. 进阶设计技巧与经验分享

4.1 有限元分析前处理

在复杂工况下，建议在CAD装配图中标注FEA分析基准点：

1. 载荷工况标注：

   • 满载静止状态
   • 启动冲击工况（取1.5倍静载）
   • 紧急制动工况

2. 约束条件示意：

   • 固定支座用三角形符号标注
   • 滑动支座用箭头符号表示
   • 动态连接处标注刚度系数

3. 结果验证点：

   • 应力集中区域标注监测点
   • 关键变形部位标注容许位移量
   • 振动频率敏感点标注检测要求

4.2 数字化样机应用

现代设计已逐步采用三维建模+二维出图模式，有几个实用技巧：

1. 模型简化原则：

   • 保留所有功能特征
   • 去除工艺圆角等细节
   • 标准件采用简化表达

2. 参数化设计模板：

   • 建立带宽系列化参数表
   • 开发托辊间距自动计算工具
   • 创建典型节点的模块化图块

3. 图纸自动化输出：

   • 设置智能BOM表生成规则
   • 开发标准注释样式库
   • 配置批量打印脚本

在最近的一个煤矿项目中，采用参数化设计使图纸修改时间缩短了60%。特别提醒：三维模型必须与二维图纸保持严格一致，这个原则看似简单却是最容易出错的地方。

5. 制造与安装的图纸配合

5.1 加工工艺标注要点

1. 焊接符号规范：

   • 坡口形式采用GB/T324标准符号
   • 现场焊接部位标注"FW"标记
   • 焊后热处理要求单独注明

2. 机加工基准：

   • 标注工艺基准与设计基准关系
   • 复杂零件建议添加工序简图
   • 配合面标注现场配作要求

3. 表面处理要求：

   • 喷砂等级Sa2.5或Sa3
   • 油漆干膜厚度120-150μm
   • 耐磨涂层厚度标注公差带

5.2 安装调试指导

1. 装配顺序图：

   • 用数字编号标明安装步骤
   • 关键工位标注吊装点
   • 特殊工具需求单独列出

2. 调试参数表：

   • 输送带跑偏调整范围±5°
   • 滚筒偏摆量≤0.5mm
   • 振动值标注测点位置

3. 验收标准引用：

   • 注明执行的GB/T10595标准
   • 空载试车4小时要求
   • 负载试车8小时要求

在图纸右下角的技术要求栏，我习惯添加一条特别说明："安装过程中发现图纸与现场不符时，应立即暂停作业并联系设计部门"。这条简单的提示曾避免过多次重大安装事故。
