蓝牙天线调试与射频测试关键技术解析

可以不是真名

1. 天线基础理论与关键参数解析

天线作为无线通信系统的核心部件，其性能直接影响着整个通信链路的质量。在工程实践中，我们需要通过几个关键参数来量化评估天线性能。

1.1 对数幅值（Log Magnitude）

对数幅值表示的是信号功率相对于参考电平的比值，单位为分贝(dB)。其计算公式为：

code复制dB = 10 * log10(P / Pref)

其中P为实际功率，Pref为参考功率。使用对数表示的主要优势在于：

能够将极大动态范围的信号压缩到可读的尺度（如从1μW到1W可表示为-30dBm到30dBm）
乘法运算转化为加法运算，简化计算过程
符合人耳对声音的感知特性（对数响应）

在实测中，我们常用频谱分析仪观察信号的对数幅值特性。例如在2.4GHz Wi-Fi信号测试时，正常发射功率应在10-20dBm范围内，若出现低于-80dBm的读数则表明信号衰减严重。

注意：dBm是相对于1mW的功率单位，0dBm=1mW。而dB是相对值，使用时需明确参考基准。

1.2 史密斯圆图（Smith Chart）

史密斯圆图是射频工程师的"罗盘"，它将复杂的阻抗匹配问题可视化。这个极坐标图表具有以下特点：

中心点表示50Ω特性阻抗
水平轴代表纯电阻，右半平面为感性区域，左半平面为容性区域
等电阻圆和等电抗圆交织形成网格

使用案例：当测量到天线阻抗为35+j25Ω时，在史密斯圆图上可以：

找到对应的点位置
通过添加串联电感或并联电容将阻抗点向中心移动
计算需要的匹配元件值

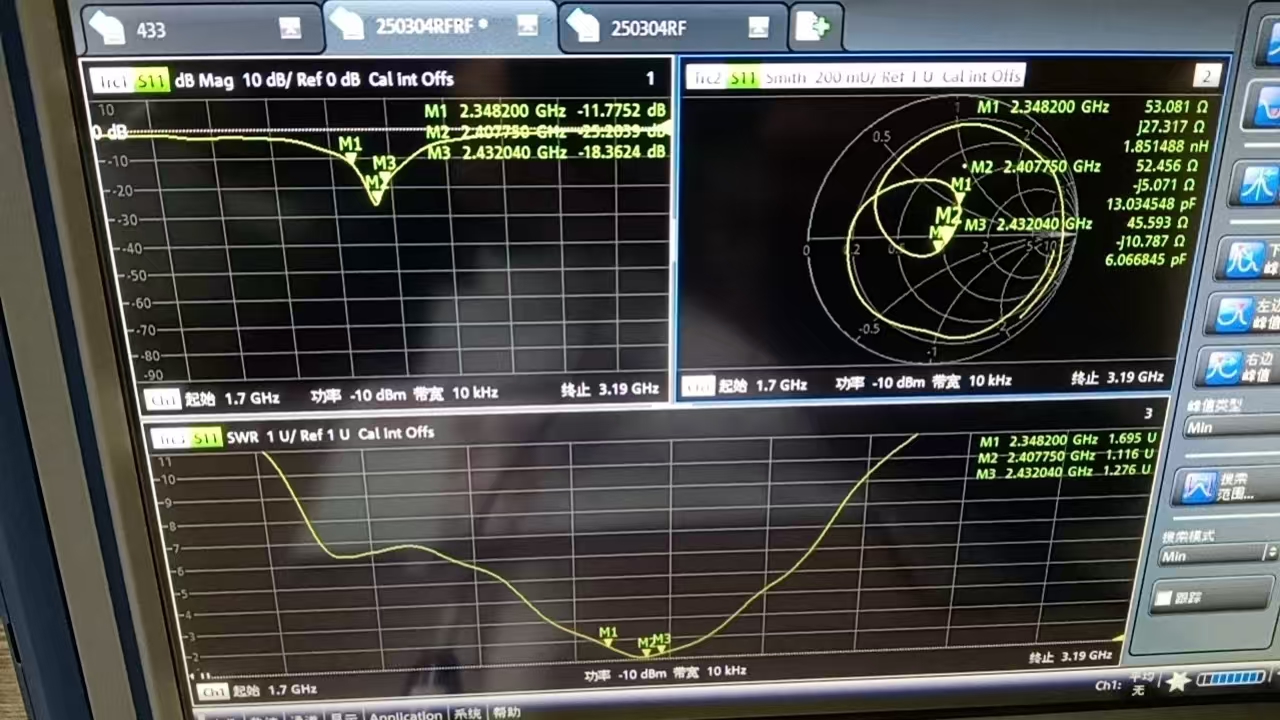

史密斯圆图匹配过程示意图

1.3 驻波比（VSWR）

电压驻波比反映了天线与传输线之间的阻抗匹配程度，理想值为1:1，工程上通常要求小于2:1。其计算公式为：

code复制VSWR = (1 + |Γ|) / (1 - |Γ|)

其中Γ为反射系数。测量时需要注意：

测试频率应覆盖天线工作频段（如蓝牙天线需扫描2.4-2.4835GHz）
连接器需可靠接触，避免引入额外阻抗
测试电缆应尽量短，必要时进行去嵌入(De-embedding)处理

典型故障分析：

VSWR>3：可能是天线断裂或匹配电路损坏
VSWR曲线偏移：可能周围金属物体导致频率偏移
多谐振点：天线结构存在多个谐振模式

2. AC6329C蓝牙天线调试实战

AC6329C是常见的蓝牙SoC芯片，其天线设计直接影响通信距离和稳定性。下面通过实际案例说明调试过程。

2.1 波形图分析

使用频谱分析仪捕获的典型波形应包含：

主载波功率（通常0-10dBm）
调制边带（符合蓝牙GFSK调制特性）
谐波成分（应低于-30dBc）

异常波形排查指南：

现象	可能原因	解决方案
功率波动大	电源不稳定	检查DC-DC电路，增加滤波电容
频谱泄露	匹配不良	重新调整π型匹配网络
相位噪声大	晶振问题	检查晶体负载电容

蓝牙信号频谱示例

2.2 硬件修改要点

当测试指标不达标时，常需要进行以下硬件调整：

匹配电路优化：
- 使用0402封装的高频电容电感
- 先调串联元件改变实部，再调并联元件改变虚部
- 每次调整后需重新烧录天线匹配参数
布局改进：
- 天线周围3mm内避免放置金属元件
- 保持完整地平面
- 天线馈线长度控制在λ/10以内
结构影响：
- 塑料外壳可能导致频率偏移2-5%
- 人手接近会使谐振频率降低10-15MHz
- 解决方案：预留可调电容或采用开槽设计

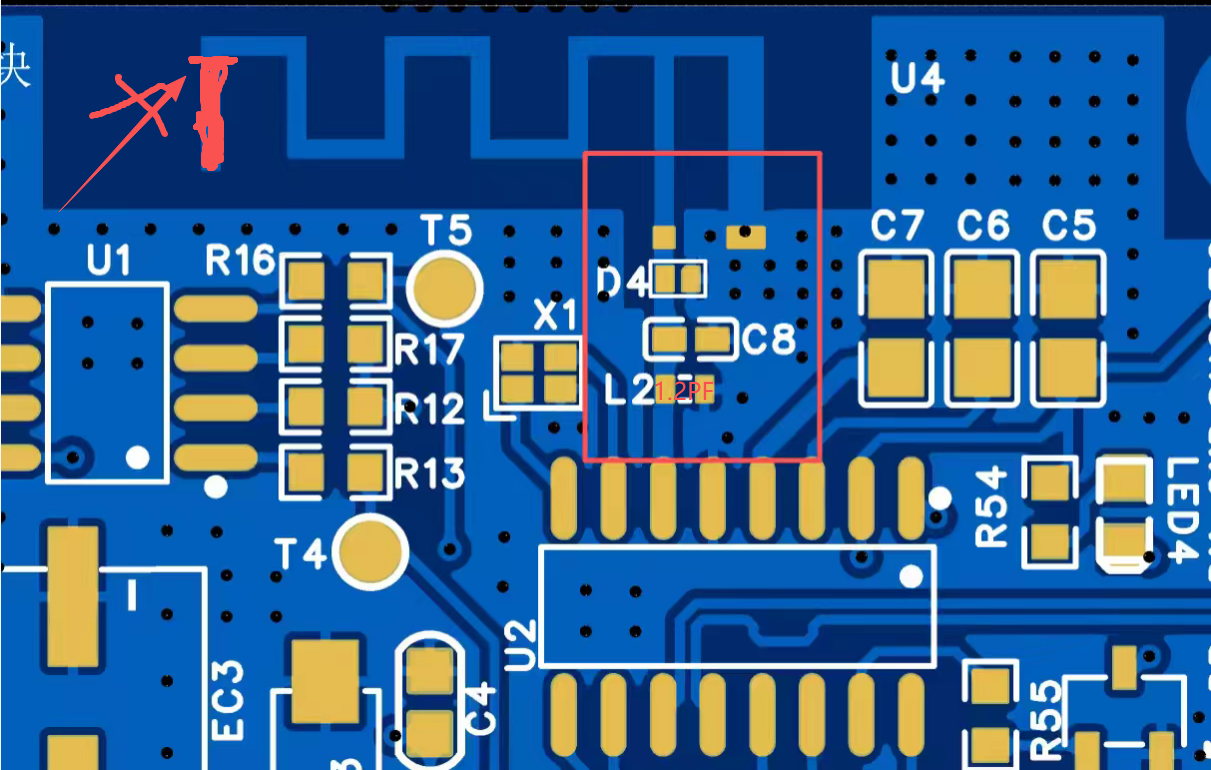

天线布局优化示例

3. 罗德与施瓦茨测试仪器深度应用

作为射频测试领域的标杆，R&S设备为天线工程提供了强大的测量手段。

3.1 矢量网络分析仪(VNA)高级技巧

以ZNB系列为例，进行天线测试时需要关注：

校准步骤：
- 执行全双端口校准（包括Open、Short、Load、Through）
- 设置合适的IF带宽（通常1kHz）
- 检查校准后的直通损耗应小于0.1dB

天线参数测量：

python复制# 伪代码示例：自动扫描谐振频率
start_freq = 2.4e9
stop_freq = 2.5e9
points = 201
vna.set_sweep(start_freq, stop_freq, points)
min_swr_freq = find_min(vna.measure_swr())
print(f"谐振频率：{min_swr_freq/1e6}MHz")

时域分析：
- 使用TDR功能定位PCB传输线缺陷
- 设置合适的时域门(Gate)消除连接器影响

3.2 频谱分析仪实战配置

FSW系列在天线测试中的典型设置：

参数	推荐值	说明
RBW	100kHz	平衡速度与精度
VBW	300kHz	一般为RBW的3倍
衰减器	10dB	防止输入过载
检波器	Peak	捕捉最大功率

特殊测量技巧：

使用Markers→Delta功能快速测量带内波动
通过Amplitude→Correction导入天线因子
启用Trace→Average提高测量稳定性

3.3 矢量信号发生器协同测试

搭建完整测试系统的连接方案：

code复制SMW200A → 衰减器 → DUT天线 → 测试天线 → FSW

关键设置：

输出功率：-20dBm（避免饱和）
调制方式：选择对应标准（如蓝牙LE）
添加加性高斯白噪声(AWGN)测试抗干扰性

3.4 功率计精确测量

使用NRP系列功率计时的注意事项：

传感器需预热30分钟
选择适合的功率量程（避免过载）
设置正确的调制因子（CW信号设为1.0）
多次测量取平均值（建议5次以上）

4. 天线工程常见问题精解

4.1 阻抗匹配异常处理

典型症状及解决方案：

症状	诊断方法	解决措施
谐振频率偏移	史密斯圆图观察轨迹	调整匹配电感值
带宽不足	扫描S11参数	增加匹配电路Q值
方向图畸变	三维辐射测试	检查接地对称性

4.2 辐射性能优化

提升天线效率的实用方法：

减小介质损耗：
- 选用低Df参数的PCB材料（如Rogers RO4350）
- 避免使用阻焊油墨覆盖辐射区域
降低导体损耗：
- 使用2oz厚铜箔
- 保持导体表面光洁
结构优化：
- 增加辐射臂长度（λ/4倍数）
- 采用倒F天线(PIFA)结构节省空间

4.3 生产测试方案

大批量生产时的快速测试流程：

使用自动化测试夹具
设定合格阈值（如VSWR<2.5）
采用Go/NoGo测试模式
数据自动上传MES系统

测试治具设计要点：

采用弹簧针接触方式
包含RF屏蔽腔体
集成DC电源模块
支持条码扫描关联

天线调试既是科学也是艺术，需要理论计算与实测经验的完美结合。我在多个项目中总结出的黄金法则是：先仿真后实测，先匹配再辐射，先单频后宽带。每次调试都应详细记录参数修改过程和测试结果，这些数据将成为宝贵的经验积累。
