1. 项目概述：LabVIEW动态分析仪设计
在自动控制原理和信号处理的教学与实验中，动态系统响应分析是个绕不开的核心内容。传统方法要么依赖Matlab仿真（缺乏交互性），要么要搭建实体电路（成本高且不灵活）。而用LabVIEW开发的这套动态分析仪，完美解决了这些问题——它就像个"系统响应观察镜"，能实时展示一阶、二阶系统对各种典型输入的动态响应。
这个分析仪的核心价值在于三点：
- 交互可视化：调节参数时，时域波形和频域特性会像生物呼吸一样实时变化
- 教学友好：相轨迹与波形同步显示，把抽象的阻尼比、固有频率变得肉眼可见
- 扩展性强：基于模块化设计，后续可轻松加入非线性系统或复杂输入信号
我实际测试时发现，当快速调节二阶系统的ωn参数时，看着波形像被压缩的弹簧突然释放一样震荡加剧，这种直观感受比任何公式推导都更能让人理解系统动力学本质。
2. 系统架构设计
2.1 信号生成模块实现
信号源相当于整个系统的"食材供应链"，我们实现了五种标准输入信号：
labview复制单位阶跃：用比较运算符(t>=0)?1:0
单位斜坡：t*(t>=0)

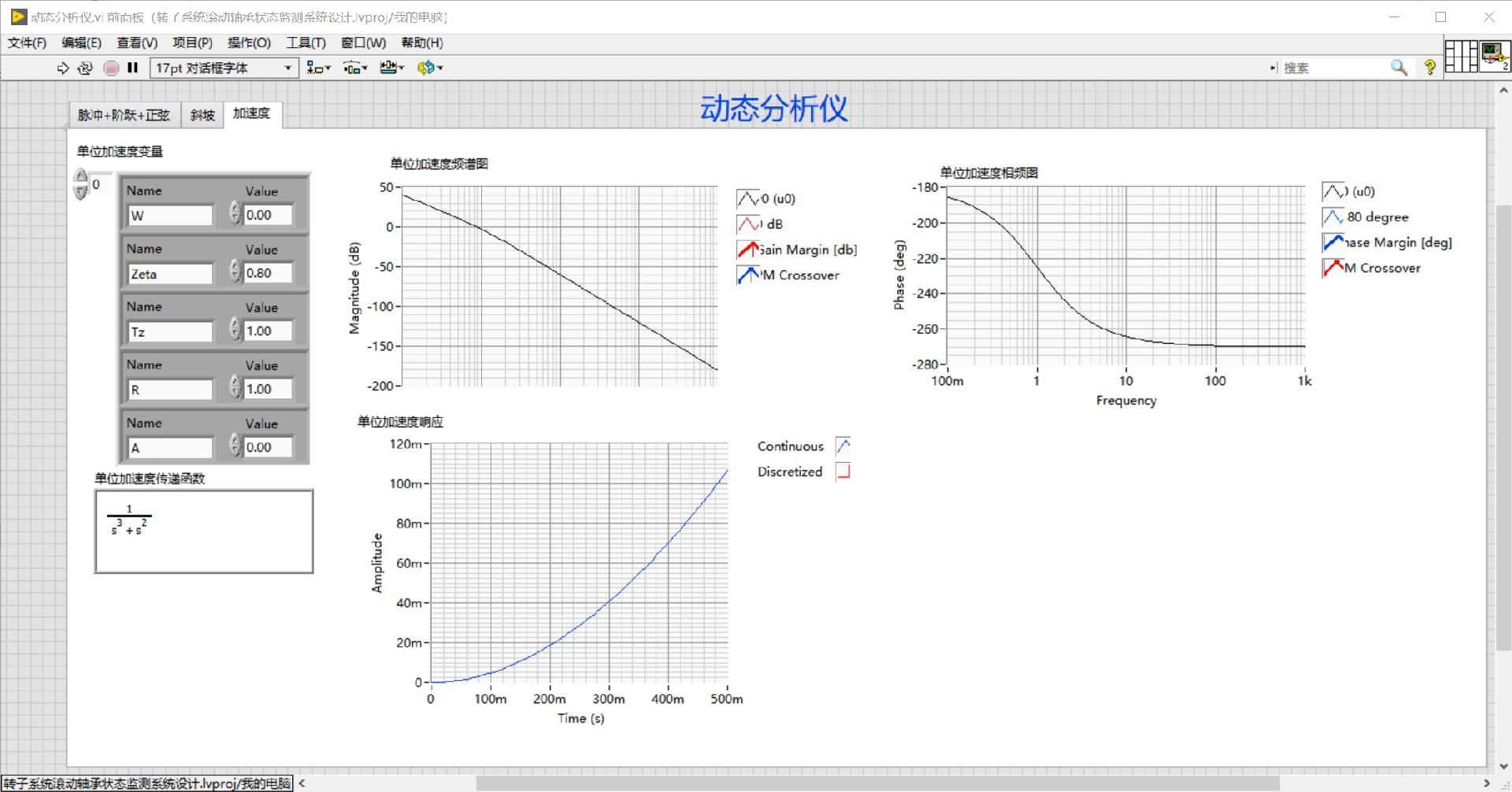

单位加速度：0.5*t²*(t>=0)
脉冲信号：(t==0)?1:0
正弦信号：sin(2*pi*f*t)
关键技巧在于时间变量的处理：
- 使用移位寄存器构建时间累加器
- 采样间隔dt与信号频率f需满足Nyquist定理
- 脉冲信号持续时间建议设为1-2个采样周期
注意：所有信号生成模块都应包含"重置"功能，当参数变更时能立即重新初始化时间变量，避免波形拼接异常。
2.2 系统建模方法
2.2.1 一阶系统实现

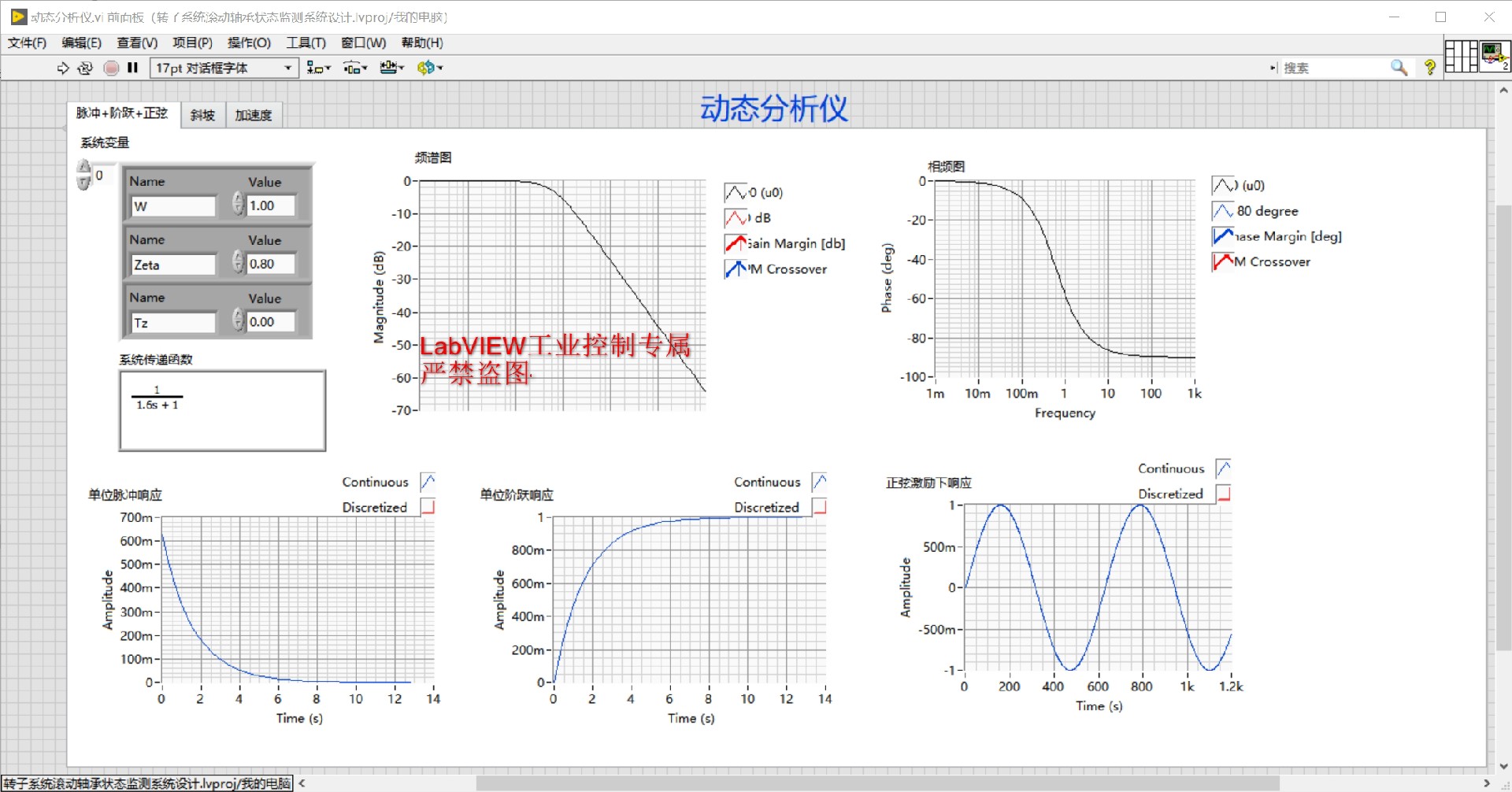

传递函数为G(s)=1/(τs+1)，在LabVIEW中有两种实现方式：
- 控制设计与仿真模块：直接拖拽CD-Sim中的Transfer Function模块
- 基本运算搭建：
- 分子多项式：[1]
- 分母多项式：[τ 1]
- 时间常数τ通过前面板滑杆调节
2.2.2 二阶系统核心参数
标准形式G(s)=ωn²/(s²+2ζωns+ωn²)，关键控件设计：
- 阻尼比ζ：范围0-2（可展示欠阻尼→临界阻尼→过阻尼全状态）
- 固有频率ωn：建议范围1-100rad/s
- 动态调节时建议添加参数平滑过渡功能，避免数值突变导致运算溢出
3. 时频域分析实现
3.1 并行处理架构设计
LabVIEW的数据流编程模型特别适合这种多任务处理场景：
code复制信号生成 → 系统响应计算 → 时域波形显示
↓
FFT处理 → 频域特性显示
↓
相轨迹计算 → XY图显示
3.2 频域分析要点
-
FFT参数配置：
- 窗函数选择：建议Hanning窗
- 采样点数：1024点（平衡分辨率与实时性）
- 幅度谱纵轴建议用对数坐标
-
抗混叠处理：
labview复制if 输入信号最高频率 > 0.5*采样频率 then
自动启用Butterworth低通滤波器
截止频率 = 0.4*采样频率
end if
3.3 相轨迹绘制技巧
- 计算系统响应的导数作为纵坐标
- 使用XY图的缓冲显示模式，保留最近N个周期轨迹
- 颜色映射可反映时间演进（如暖色→冷色）
4. 交互优化与问题排查
4.1 前面板设计规范
-
控件分组：
- 信号参数区（红色边框）
- 系统参数区（蓝色边框）
- 显示设置区（绿色边框）
-
动态响应优化：
labview复制// 当参数变化时
if 参数变化幅度 > 阈值 then
暂停波形刷新
批量更新所有参数
重置时间变量
恢复刷新
end if
4.2 常见问题解决方案
| 现象 | 原因 | 解决方法 |
|---|---|---|
| 波形抖动 | 采样率不足 | 提高采样率至信号最高频率的5倍以上 |
| 频域谱线模糊 | 频谱分辨率低 | 增加FFT点数或改用平顶窗 |
| 相轨迹断裂 | 导数计算误差 | 采用中心差分法代替前向差分 |
| 参数调节滞后 | 循环周期过长 | 优化代码结构或启用并行循环 |
4.3 性能优化经验
-
内存管理：
- 波形图使用"带状图表"模式而非"示波器"模式
- 定期调用"释放队列引用"避免内存泄漏
-
多核利用：
- 将FFT计算放在独立循环中
- 通过队列机制实现数据传递
-
实时性保障：
labview复制// 在主循环开始前设置优先级
SetVIExecutionPriority(priorityHigh);
// 关键代码段禁用前面板更新
DisableFPUpdates();
// ...处理代码...
EnableFPUpdates();
5. 教学应用案例
5.1 阻尼比ζ的直观演示
当逐步增大ζ值时，可以观察到：
- ζ<1：振荡衰减（欠阻尼）
- ζ=1：最快无超调响应（临界阻尼）
- ζ>1：缓慢无振荡（过阻尼）
教学技巧：让学生先用滑杆快速调节ζ，观察波形变化规律，再引导他们用光标测量超调量和调节时间，最后与理论公式对比。
5.2 固有频率ωn的影响
动态调节ωn时的典型现象：
- ωn增大→振荡频率增加
- ωn减小→响应速度变慢
- 保持ζ不变时，调节时间与ωn成反比
实操心得：演示时可配合声音输出，将系统响应转换为音频信号，让学生"听"到频率变化，多感官刺激能显著提升理解度。
5.3 不同输入信号的响应对比
通过切换信号类型，可以直观看到：
- 阶跃输入：测试系统稳定性
- 斜坡输入：验证系统稳态误差
- 正弦输入：观察频率响应特性
6. 扩展功能实现
6.1 数据记录与回放
- 使用TDMS格式保存实验数据
- 实现"实验快照"功能：
labview复制// 保存当前状态
Snapshot = [时间戳, 输入参数, 系统参数, 波形数据]
// 支持对比查看
6.2 自动报告生成
- 集成Word或PDF报表模板
- 关键指标自动测量：
- 上升时间
- 超调量
- 稳态误差
- 带宽频率
6.3 硬件在环扩展
- 通过DAQmx接口连接实际电路
- 实时比较仿真与实测结果
- 参数自动辨识功能
这个LabVIEW动态分析仪最让我惊喜的是它的"教学穿透力"——当学生看着相轨迹随着阻尼比变化而像蝴蝶翅膀般开合时，他们眼中那种"啊哈时刻"的光芒，是任何语言描述都无法替代的。建议在实际使用时，先让学生自由探索各种参数组合的效果，再引导他们总结规律，这样的学习效果比直接讲解理论要深刻得多。
