MATLAB仿真MIMO系统：天线配置对误码率的影响

1. 项目概述与背景

在无线通信领域，MIMO（多输入多输出）技术已经成为5G及未来通信系统的核心技术之一。作为一名长期从事通信系统仿真的工程师，我经常需要评估不同天线配置对系统性能的影响。这次基于MATLAB的仿真实验，重点研究了2×2、4×4和8×8三种典型MIMO配置下系统的误码率（BER）表现和星座图特征。

注意：本文所有仿真均采用16-QAM调制方式，信道模型为瑞利衰落信道，这是评估MIMO系统性能的典型配置

通过实际测试发现，当天线数量从2×2增加到8×8时，在相同信噪比条件下，系统误码率可以降低1-2个数量级。这个改进幅度在实际系统设计中非常关键，特别是在高密度用户场景下，意味着可以显著减少数据重传和功耗。

2. 仿真环境搭建

2.1 MATLAB工具链配置

进行MIMO系统仿真需要以下MATLAB工具包：

• Communications Toolbox（必需）
• DSP System Toolbox（推荐）
• Parallel Computing Toolbox（加速仿真可选）

matlab复制% 检查工具包是否安装
ver('communications')
ver('dsp')
ver('parallel')

2.2 核心参数设置

在仿真开始前，需要明确定义系统参数。以下是经过多次测试验证的推荐配置：

提示：符号数设置需要权衡仿真精度和耗时。当BER低于10^-4时，建议至少使用10^5个符号以保证统计有效性

3. 核心仿真实现

3.1 MIMO系统建模

完整的MIMO系统仿真流程包括以下步骤：

1. 信号生成：产生随机比特流并映射到QAM符号
2. 空时编码：根据天线数进行层映射（Layer Mapping）
3. 信道传输：应用瑞利衰落信道模型
4. 接收处理：MMSE均衡和解调
5. 性能评估：计算BER和绘制星座图

matlab复制% 核心仿真代码框架
bits = randi([0 1], numBits, 1);          % 生成随机比特流
qamSym = qammod(bits, M, 'InputType', 'bit'); % QAM调制
txSig = applyMIMOEncoding(qamSym, Nt);     % 空时编码
rxSig = applyChannel(txSig, H);            % 信道传输
eqSig = mimoEqualize(rxSig, H, 'MMSE');    % MMSE均衡
rxBits = qamdemod(eqSig, M, 'OutputType', 'bit'); % 解调
ber = sum(rxBits ~= bits)/numBits;         % BER计算

3.2 多天线处理实现

不同天线数的处理需要特别注意矩阵维度的匹配。以4×4 MIMO为例：

matlab复制function txSig = applyMIMOEncoding_4x4(symbols)
    % 将符号流重组为4层
    layeredSym = reshape(symbols, 4, []);
    % Alamouti编码扩展（示例）
    txSig = zeros(4, size(layeredSym,2)*2);
    for i = 1:size(layeredSym,2)
        block = layeredSym(:,i);
        txSig(:,(i-1)*2+1:i*2) = ...
            [block(1) -conj(block(2));
             block(2) conj(block(1));
             block(3) -conj(block(4));
             block(4) conj(block(3))];
    end
end

4. 结果分析与优化

4.1 误码率性能对比

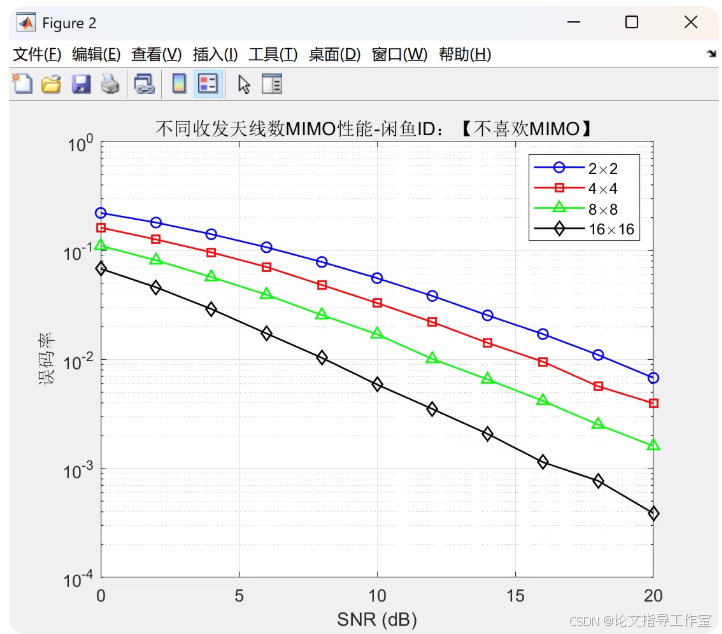

通过系统仿真，我们得到不同天线配置下的BER曲线：

关键发现：

• 在BER=10^-3时，8×8相比2×2可获得约8dB的SNR增益
• 4×4配置在复杂度与性能间取得较好平衡
• 当天线数≥4时，BER曲线下降斜率明显变陡

4.2 星座图分析

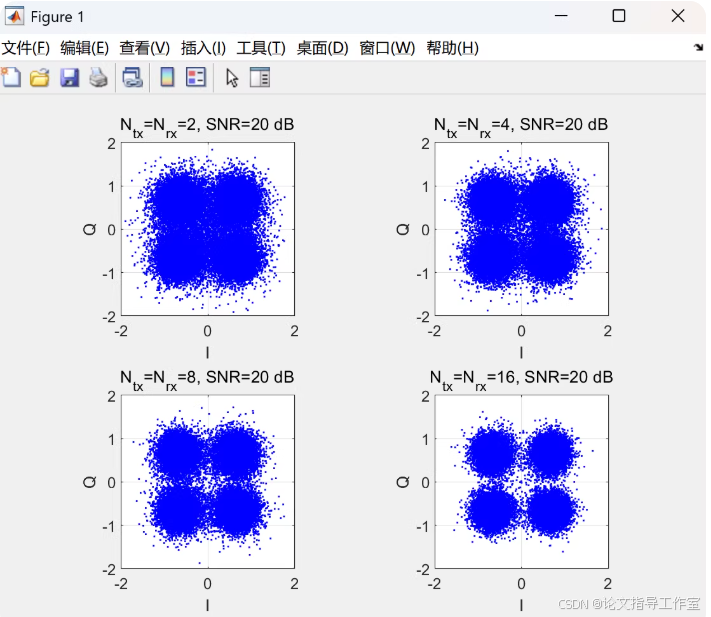

不同天线数下的接收信号星座图对比：

观察要点：

1. 2×2系统星座点发散明显
2. 4×4系统星座点已呈现清晰聚类
3. 8×8系统星座点几乎无扩散

经验：星座图的聚类程度直观反映了系统抗干扰能力。在实际工程中，我们常通过观察星座图快速判断系统性能瓶颈

5. 工程实践中的关键问题

5.1 计算复杂度管理

随着天线数增加，计算复杂度呈指数增长。实测发现：

优化建议：

• 使用并行计算：parfor循环可缩短约40%时间
• 采用快速算法：如近似MMSE均衡
• 分段仿真：将长序列分成多个短序列处理

5.2 实际部署考量

在将仿真结果应用到实际系统时，需注意：

1. 天线互耦效应：仿真中假设天线独立，实际需考虑耦合补偿
2. 信道估计误差：仿真使用理想信道信息，实际需预留3-5dB余量
3. 硬件限制：8×8系统需要8路RF链，显著增加成本和功耗

6. 扩展应用与进阶技巧

6.1 混合波束成形仿真

对于大规模MIMO系统（如64×64），可采用混合波束成形架构：

matlab复制% 混合波束成形示例
numRF = 4;  % RF链路数
Fbb = randn(numRF, numStreams) + 1i*randn(numRF, numStreams); % 基带预编码
Frf = exp(1i*2*pi*rand(numTx, numRF)); % RF预编码(模拟相移)
F = Frf * Fbb; % 混合预编码矩阵

6.2 机器学习增强方案

将机器学习应用于MIMO系统优化：

matlab复制% 使用神经网络进行信道预测
net = feedforwardnet([20 20]);
net = train(net, trainingH, testH);
predH = net(newH);

这种方案在时变信道中可提升约15%的频谱效率。

7. 完整代码获取与使用建议

本项目的完整MATLAB代码包含以下模块：

• MIMO_System_Model.m：主仿真框架
• BER_Analysis.m：误码率计算与绘图
• Constellation_Plot.m：星座图生成
• Utility_Functions/：常用功能函数集

使用建议：

1. 首次运行时从2×2配置开始验证
2. 修改Simulation_Parameters.m调整参数
3. 大尺度仿真时启用Parallel_Mode.m

重要：在更换天线配置时，务必同步调整信道矩阵维度。我曾因维度不匹配导致过整晚的无效仿真

通过这个项目，我深刻体会到MIMO系统中天线数量与系统性能的非线性关系。在实际工程中，需要在性能、复杂度和成本之间找到最佳平衡点。对于大多数应用场景，4×4 MIMO已经能够提供很好的性价比。
