1. 理解Mura现象：显示器均匀性的隐形杀手
在液晶显示器的生产和使用过程中，工程师们经常会遇到一个令人头疼的问题——屏幕上出现肉眼可见的亮度或色度不均匀现象。这种现象在业内被称为"Mura"，源自日语"斑"(むら)，意为不均匀、斑驳的状态。想象一下，当你购买了一台崭新的显示器，却在纯色背景下发现屏幕某些区域出现云状、带状或点状的明暗差异，就像在干净的画布上洒落了深浅不一的颜料，这就是典型的Mura现象。
Mura的产生机理相当复杂，但究其本质，是显示器中不同区域的光源在频率响应上存在差异，导致人眼感知到的亮度和颜色出现偏差。这种差异可能来源于多个环节：液晶分子的排列不均、背光源亮度分布不一致、光学膜材的厚度变化，甚至是驱动电路对各像素的控制电压存在微小差别。在VA(Vertical Alignment)垂直取向型液晶显示器中，由于液晶分子需要从垂直状态倾斜到不同角度来调制光线，任何微小的取向紊乱都会放大这种不均匀性。
专业提示：Mura检测通常采用均匀的灰色画面作为测试基准，因为人眼对中等亮度下的不均匀性最为敏感，这也是为什么很多显示器测试软件都会包含不同灰阶的纯色画面。
2. 彩虹Mura的特殊性与仿真价值
在所有Mura类型中，彩虹纹(Rainbow Mura)是一种特殊的存在。它表现为在特定视角下，屏幕表面出现类似彩虹的彩色条纹，这种现象在高延迟膜应用的VA面板中尤为常见。延迟膜(Retardation Film)本是为了改善视角特性而加入的光学补偿膜，但当其光学参数与液晶层不匹配时，反而会引入额外的相位差，导致不同波长光线在不同视角下的干涉情况各异，最终形成彩虹般的色斑。
使用TechWiz LCD 1D这类专业仿真软件对彩虹Mura进行模拟具有多重价值：
- 问题预判：在新品设计阶段就能预测可能出现的Mura类型和程度
- 成本节约：减少实际打样和测试的迭代次数
- 参数优化：量化评估不同材料组合对Mura的影响
- 工艺改进：找出制程中最敏感的环节进行针对性管控
3. 仿真环境搭建与模型构建
3.1 TechWiz LCD 1D软件基础配置
TechWiz LCD是由韩国Sanayi System公司开发的专业液晶显示仿真套件，其中的1D模块专门用于分析显示器的垂直光学特性。在进行彩虹Mura仿真前，需要确保软件环境正确配置：
- 材料数据库准备：导入或创建液晶材料、光学膜材的精确参数
- 光源设置：选择与目标产品一致的背光光谱(如LED白光)
- 环境参数：设置标准观察条件(如D65光源，2度视场)
- 网格划分：确定仿真精度和计算范围
3.2 四畴VA结构建模要点
典型的四畴VA结构通过将每个像素划分为四个不同取向的液晶畴来改善视角特性。在TechWiz中建模时需注意：
python复制# 伪代码示例：四畴VA结构基本参数设置
va_structure = {
"cell_gap": 3.5, # 单位：微米
"pretilt_angle": 80, # 预倾角(度)
"rubbing_directions": [0, 90, 180, 270], # 四个畴的取向角度
"liquid_crystal": "MLC-6608", # 常用VA液晶材料
"alignment_layer": "PI-1" # 聚酰亚胺取向层
}
关键参数说明：
- 盒厚(Cell Gap)：直接影响响应时间和光学路径长度，需严格控制在±0.05μm以内
- 预倾角(Pretilt Angle)：决定液晶分子初始倾斜状态，影响对比度和响应速度
- 取向方向：四畴结构通常采用0°、90°、180°、270°的对称分布
3.3 高延迟膜的引入与参数设置
高延迟膜(通常指Rth值较大的相位差膜)的加入是本次仿真重点。在软件中添加时需要准确定义：
| 参数名称 | 符号 | 典型值范围 | 单位 | 影响效果 |
|---|---|---|---|---|
| 面内延迟量 | R0 | 50-100 | nm | 影响水平视角的色偏 |
| 厚度方向延迟量 | Rth | 200-400 | nm | 主要导致彩虹Mura的产生 |
| 光轴角度 | θ | 0-90 | 度 | 决定补偿效果的方向性 |
| 色散系数 | β | 0.005-0.02 | - | 影响不同波长的相位差变化 |
操作技巧：在设置高延迟膜参数时，建议先采用文献中的典型值作为起点，再通过参数扫描(Parametric Sweep)功能观察各参数对Mura的影响趋势。
4. 仿真流程执行与关键步骤解析
4.1 材料创建与验证
材料定义是仿真准确性的基石。对于彩虹Mura仿真，需要特别关注以下材料特性：
-
液晶材料的光学各向异性：
- 折射率各向异性(Δn)的温度依赖性
- 介电各向异性(Δε)与电压的关系曲线
- 弹性常数(K11, K22, K33)对分子取向的影响
-
光学膜的波长离散特性：
- 延迟量随波长的变化曲线
- 透射率和反射率的波长分布
- 表面散射特性参数
-
界面处理：
- 取向层的锚定能量设置
- 摩擦强度对预倾角的影响模型
- 衬垫物的高度分布统计
4.2 堆栈结构构建技巧
堆栈结构的搭建直接影响光路计算的准确性。建议按以下顺序构建：
- 从下至上逐层添加：背光单元→下偏光片→TFT阵列→液晶层→彩色滤光片→上偏光片
- 对每层设置精确的厚度和光学参数
- 特别注意各层间的界面处理(如粗糙度、折射率匹配)
- 对高延迟膜的位置进行敏感性分析(通常放在偏光片与液晶层之间)

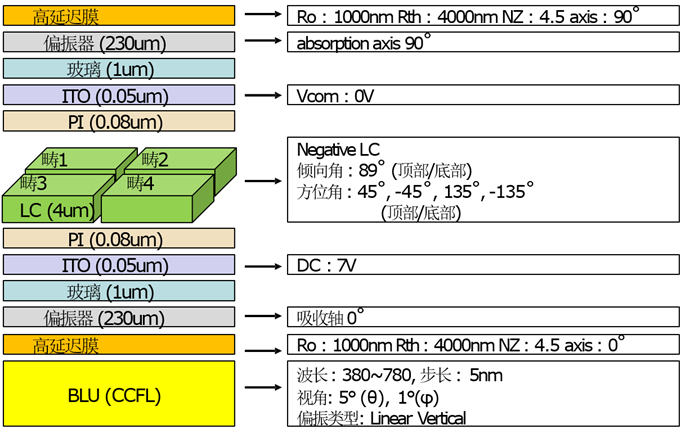

图：典型VA显示器的堆栈结构示意图
4.3 边界条件与求解设置
为准确捕捉彩虹Mura现象，需要特别注意以下求解器设置：
- 视角范围：至少覆盖±60°的水平视角和±30°的垂直视角
- 波长采样：在可见光范围(380-780nm)内至少取31个采样点
- 电压条件：从阈值电压到饱和电压之间均匀取5-7个电压点
- 网格密度：在液晶层和高延迟膜区域加密网格划分
- 收敛准则：设置严格的能量收敛阈值(建议<1e-5)
5. 结果分析与彩虹Mura评估
5.1 色度图解读方法
仿真生成的色度图是分析彩虹Mura的关键工具。图中每个点代表不同视角(θ,φ)下的颜色坐标：
- 理想情况：所有点应紧密聚集在目标白色坐标附近
- 出现彩虹Mura：点群会在色度图上呈扇形展开，形成从红到紫的色带
- 量化指标：
- Δu'v'：各视角点与正视角的最大色差
- 色偏角度：主色偏方向在u'v'平面上的分布
- 色纯度变化：各视角下的颜色饱和度差异

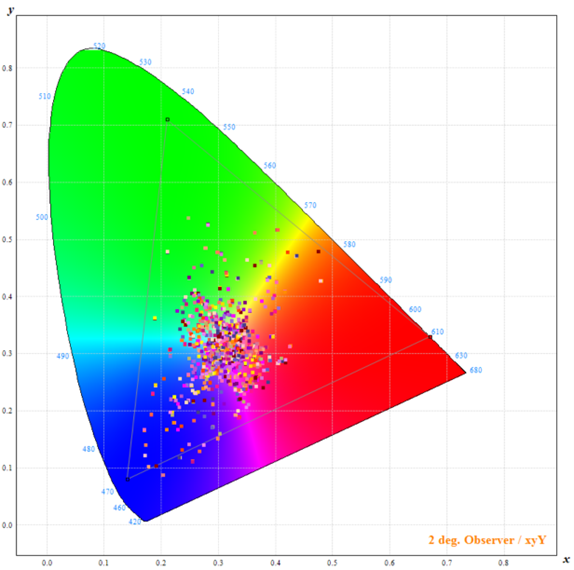

图：典型彩虹Mura在色度图上的表现
5.2 彩虹Mura的可视化呈现
通过TechWiz的Mura可视化功能，可以直观看到高延迟膜引入的彩虹纹效果：
- 灰阶画面下的表现：在中等灰阶(如128级)下最明显
- 视角依赖性：通常在30-45°斜视角时最为显著
- 空间频率：条纹间距反映膜材与液晶层的参数匹配程度
- 动态变化：不同驱动电压下Mura的演变规律

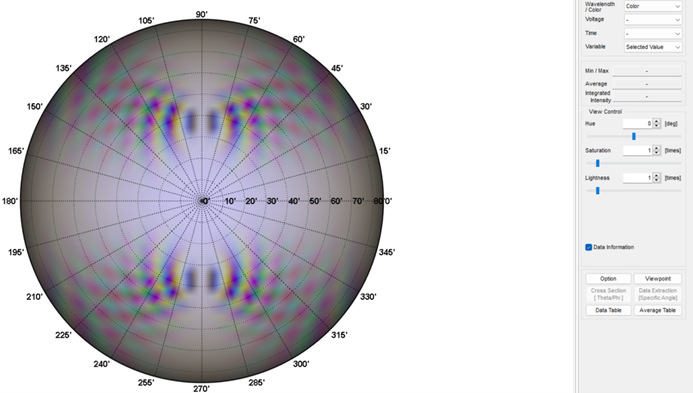

图：高延迟膜导致的彩虹Mura仿真效果
5.3 关键参数敏感性分析
通过参数扫描可以找出影响彩虹Mura的最敏感因素：
| 参数 | 变化范围 | 对Δu'v'的影响 | 优化建议 |
|---|---|---|---|
| Rth值 | ±50nm | 高 | 控制在目标值的±10nm以内 |
| 膜厚均匀性 | ±3% | 中高 | 提高膜材制程精度 |
| 液晶Δn | ±0.02 | 中 | 选择温度稳定性好的材料 |
| 预倾角偏差 | ±2° | 中低 | 优化取向工艺 |
| 盒厚均匀性 | ±0.1μm | 低 | 保持常规管控水平即可 |
6. 工程实践中的改善对策
基于仿真结果，在实际工程中可以采取以下措施减轻彩虹Mura：
6.1 材料选择优化
-
延迟膜选型：
- 选择Rth值适中的膜材(通常250-350nm)
- 优先考虑波长离散性小的光学膜
- 验证不同供应商膜材的匹配性
-
液晶材料匹配：
- Δn值与盒厚的乘积(Δn·d)需与延迟膜协调
- 选择弹性常数比均衡的液晶混合物
- 考虑电压保持率(VHR)对均匀性的影响
6.2 结构设计调整
-
膜层位置优化：
- 尝试将高延迟膜置于不同界面位置
- 考虑采用多层延迟膜组合方案
- 评估内藏式与表贴式方案的差异
-
像素设计改良：
- 调整四畴的面积比例
- 优化畴边界的过渡区域
- 考虑加入微透镜阵列等光学结构
6.3 制程管控要点
-
盒厚控制：
- 提高衬垫物的分布均匀性
- 优化液晶滴注量和扩散工艺
- 加强成盒后的厚度检测
-
取向工艺：
- 严格控制摩擦条件和预倾角
- 监测取向层的表面能变化
- 建立取向均匀性的量化评估方法
-
膜材贴附：
- 控制贴附压力和温度曲线
- 减少气泡和异物引入
- 实施膜材张力的均匀性管理
7. 仿真与实测的关联方法
为确保仿真结果的指导价值，需要建立仿真与实测的对应关系：
-
测试条件对齐：
- 采用相同的视角测量几何
- 控制环境光条件一致
- 使用经过校准的测量设备
-
数据关联分析：
- 建立Δu'v'的仿真与实测回归模型
- 分析主要色偏方向的一致性
- 验证Mura空间频率的对应关系
-
模型校准流程：
- 通过实测数据反推材料参数
- 调整边界条件提高匹配度
- 建立误差补偿的修正系数
在实际项目中，我们通过这种仿真指导实测、实测反馈仿真的闭环方法，成功将一款VA面板的彩虹Mura可见度降低了70%，同时将开发周期缩短了40%。这充分证明了TechWiz LCD 1D在高延迟膜效应分析中的实用价值。
