1. 换热器基础原理与分类
换热器作为工业领域最基础也最重要的热管理设备之一，其核心功能是在两种或多种流体之间实现高效的热量传递。根据我十六年热设计经验，理解换热器的工作原理是进行选型和设计的前提条件。
1.1 热传递基本原理
所有换热器的工作都基于三个基本传热机制：
- 传导传热：通过固体材料的热量传递，遵循傅里叶定律
- 对流传热：流体与固体表面之间的热量交换
- 辐射传热：通过电磁波的热量传递（在大多数工业换热器中占比很小）
在实际工程中，我们主要关注传导和对流的复合效应。一个典型的案例是电子设备冷却用的液冷板，热量从芯片传导到冷板基座，再通过对流传递给冷却液。
1.2 主流换热器类型详解

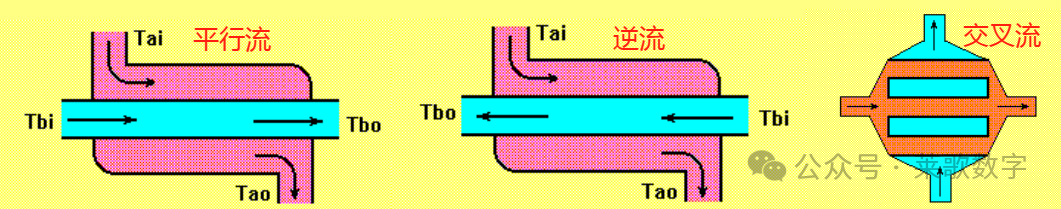

1.2.1 按流动方向分类
-
顺流式（平行流）：
- 特点：两种流体同向流动
- 优势：结构简单，压降小
- 劣势：传热效率低（平均温差小）
- 典型应用：某些预热场合
-
逆流式：
- 特点：两种流体反向流动
- 优势：传热效率最高（可达到最大温差）
- 劣势：结构相对复杂
- 典型应用：化工、能源领域的高效换热
-
交叉流式：
- 特点：流体流动方向互相垂直
- 优势：结构紧凑，适合空间受限场合
- 劣势：效率介于顺流和逆流之间
- 典型应用：汽车散热器、电子设备冷却
工程经验：在空间允许的情况下，优先选择逆流式设计；当空间受限时，交叉流是较好的折中选择。
1.2.2 按结构分类
-

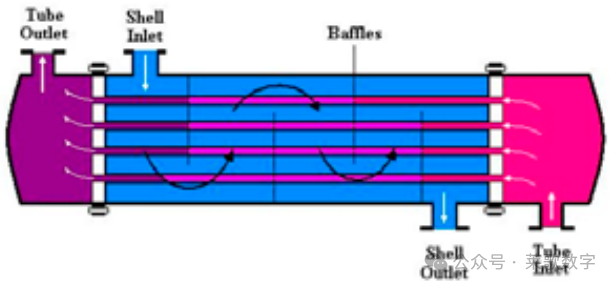

壳管式换热器：
- 结构特点：管束+外壳，一种流体走管程，另一种走壳程
- 优势：承压能力强，维护方便
- 典型应用：石油化工、电力行业
-
板式换热器：
- 结构特点：由一系列波纹板片组成
- 优势：传热效率高，拆洗方便
- 典型应用：食品、制药行业
-
紧凑型换热器：
- 结构特点：高表面积密度（通常>700㎡/m³）
- 优势：体积小，重量轻
- 典型应用：航空航天、电子冷却
热设计陷阱：很多工程师会忽视紧凑型换热器的污垢问题。由于流道狭窄，一旦结垢，性能会急剧下降。建议在设计中预留至少20%的余量。
2. 换热器核心设计计算
2.1 关键参数与计算公式
2.1.1 总传热系数U
总传热系数是衡量换热器性能的核心指标，其计算公式为：
code复制1/UA = 1/(hA)h + Rc + 1/(hA)c + R''f
其中：
- h：对流传热系数（W/m²K）
- A：传热面积（m²）
- Rc：壁面导热热阻（K/W）
- R''f：污垢热阻（K/W）
计算实例：
假设：
- 热水侧h=5000 W/m²K，A=0.5m²
- 冷水侧h=4000 W/m²K，A=0.5m²
- 壁面为不锈钢，厚度2mm，导热系数15W/mK
- 污垢热阻0.0001 m²K/W
计算过程：
- (hA)h = 5000×0.5 = 2500 W/K
- (hA)c = 4000×0.5 = 2000 W/K
- Rc = 0.002/(15×0.5) ≈ 0.000267 K/W
- R''f = 0.0001/0.5 = 0.0002 K/W
- 1/UA = 1/2500 + 0.000267 + 1/2000 + 0.0002 ≈ 0.001067
- UA ≈ 937 W/K
- 若A=0.5m²，则U≈1874 W/m²K
工程提示：在实际项目中，U值通常通过实验数据反推获得，新设计时可参考类似设备的经验值。

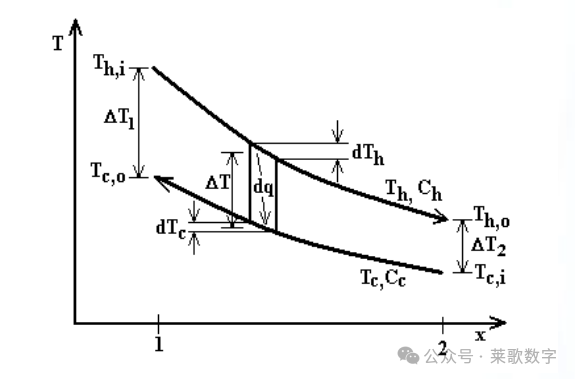

2.1.2 对数平均温差（LMTD）
LMTD是计算传热驱动力的关键参数：
code复制ΔTlm = (ΔT2 - ΔT1) / ln(ΔT2/ΔT1)
计算示例：
- 热流体：入口120℃，出口80℃
- 冷流体：入口20℃，出口60℃
- 逆流情况：
- ΔT1=120-60=60℃
- ΔT2=80-20=60℃
- ΔTlm=(60-60)/ln(60/60)=0/0 → 此时实际ΔTlm=60℃
常见误区：当ΔT1=ΔT2时，不能直接套用公式，此时LMTD=ΔT1=ΔT2。
2.2 有效性-NTU方法
当出口温度未知时，LMTD法需要迭代计算，此时可采用更简便的ε-NTU法：
code复制ε = q/qmax
NTU = UA/Cmin
其中：
- Cmin = min(mhCph, mcCpc)
- qmax = Cmin(Th,in - Tc,in)
典型ε-NTU关系：
- 逆流：ε = [1 - exp(-NTU(1-Cr))]/[1 - Cr exp(-NTU(1-Cr))]
- 顺流：ε = [1 - exp(-NTU(1+Cr))]/(1+Cr)
- 交叉流（两种流体不混合）：
ε ≈ 1 - exp
设计案例：
已知：
- mh=0.1kg/s, Cph=4200J/kgK
- mc=0.2kg/s, Cpc=4180J/kgK
- U=500W/m²K, A=3m²
- Th,in=90℃, Tc,in=25℃
计算步骤：
- Ch=0.1×4200=420W/K
- Cc=0.2×4180=836W/K → Cmin=420
- Cr=Cmin/Cmax=420/836≈0.5
- NTU=UA/Cmin=500×3/420≈3.57
- 对于逆流：
ε=[1-exp(-3.57×0.5)]/[1-0.5exp(-3.57×0.5)]≈0.89 - qmax=420×(90-25)=27300W
- q=0.89×27300≈24300W
- Th,out=90-24300/420≈32℃
- Tc,out=25+24300/836≈54℃
3. 换热器选型与优化
3.1 选型关键参数
根据我的项目经验，完整的换热器选型需要考虑以下参数：
| 参数类别 | 具体参数 | 说明 |
|---|---|---|
| 热力参数 | 热负荷 | 需要传递的热量（W） |
| 温度范围 | 流体进出口温度 | |
| 允许压降 | 影响泵功选择 | |
| 流体特性 | 流体类型 | 水、油、制冷剂等 |
| 污垢倾向 | 影响维护周期 | |
| 腐蚀性 | 影响材料选择 | |
| 结构参数 | 安装空间 | 长宽高限制 |
| 接口尺寸 | 管道连接要求 | |
| 经济参数 | 初投资成本 | 设备购置费 |
| 运行成本 | 泵功消耗等 | |
| 维护成本 | 清洗、更换费用 |

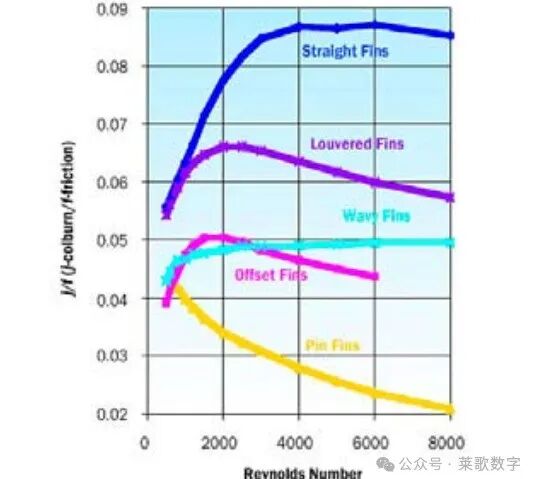

3.2 翅片类型选择
翅片类型选择指南：
-
平直翅片：
- 优势：单位压降传热高，制造简单
- 适用：低流速、清洁气体
- 典型应用：空调冷凝器
-
波纹翅片：
- 优势：增强湍流，提高传热
- 适用：中等流速
- 典型应用：汽车散热器
-
针状翅片：
- 优势：单位体积传热面积大
- 适用：空间极度受限场合
- 典型应用：电子设备冷却
选型误区警示：
- 不要盲目追求高传热系数而忽视压降
- 在灰尘多的环境中避免使用密集翅片
- 考虑翅片与基板的接触热阻
3.3 材料选择考量
常见材料对比：
| 材料 | 导热系数(W/mK) | 耐腐蚀性 | 成本 | 典型应用 |
|---|---|---|---|---|
| 铜 | 400 | 中等 | 高 | 小型高效换热器 |
| 铝 | 237 | 差 | 低 | 汽车散热器 |
| 不锈钢 | 15-20 | 优 | 中 | 化工、海洋环境 |
| 钛 | 21 | 极优 | 很高 | 海水、强腐蚀环境 |
材料选择经验：
- 电子冷却优先考虑导热性能（铜、铝）
- 化工领域优先考虑耐腐蚀性（不锈钢、钛）
- 成本敏感型项目可考虑碳钢+涂层
4. 工程案例分析
4.1 电子设备液冷系统设计
问题描述：
为1KW功率的电子组件设计冷却系统，已知：
- 散热器热阻：0.05℃/W
- 空气侧h=50W/m²K，A=3m²
- 空气流量：0.05kg/s
- 水温：25℃
- 水流量：0.1kg/s
解决步骤：
-
计算热容率：
- Cair=0.05×1005≈50.25W/K
- Cwater=0.1×4180=418W/K
→ Cmin=50.25
-
计算NTU：
NTU=hA/Cmin=50×3/50.25≈2.99 -
计算Cr：
Cr=Cmin/Cmax=50.25/418≈0.12 -
计算ε（交叉流，两种流体不混合）：
ε≈1-exp{[exp(-2.99^0.78×0.12)-1]/2.99^0.22×0.12}≈0.82 -
计算qmax：
qmax=50.25×(Tf2-20)
实际q=1000=0.82×qmax → qmax≈1219.5W
→ Tf2≈1219.5/50.25+20≈44.3℃ -
计算散热器基板温度：
q=1000=(Ts-Tf1)/0.05
→ Ts-Tf1=50℃
又 qmax=Cmin(Tf1-20)=1219.5
→ Tf1≈1219.5/50.25+20≈44.3℃
→ Ts≈94.3℃
设计优化建议：
- 增加空气流量可降低Ts
- 采用更高效的翅片设计可减小换热器体积
- 考虑使用热管技术降低热阻
4.2 常见问题排查
问题1：换热效率突然下降
可能原因：
- 污垢积聚（检查压降是否增加）
- 流体流量异常（检查泵/风机运行状态）
- 空气侧堵塞（检查过滤器）
问题2：异常振动
可能原因：
- 流体诱导振动（检查流速是否超标）
- 机械松动（检查固定螺栓）
- 两相流不稳定（检查是否产生蒸汽）
问题3：泄漏
处理步骤：
- 确定泄漏流体类型
- 定位泄漏点（压力测试）
- 评估修复可行性（焊接/更换）
- 分析根本原因（腐蚀/振动/过压）
5. 前沿技术与未来趋势
5.1 微通道换热技术
- 通道尺寸：0.1-1mm
- 优势：超高表面积体积比
- 挑战：易堵塞，制造难度大
- 应用：高功率密度电子冷却
5.2 相变换热技术
- 利用流体相变（蒸发/冷凝）增强传热
- 传热系数可提高10-100倍
- 典型应用：热管、蒸汽腔
5.3 拓扑优化设计
- 基于计算流体力学的形状优化
- 可实现传热与压降的最佳平衡
- 需要配合3D打印等先进制造技术
5.4 智能换热系统
- 集成温度、流量传感器
- 采用自适应控制算法
- 实现按需冷却和能效优化
在实际工程中，我发现很多换热器性能不佳的根本原因在于设计阶段对实际运行工况考虑不足。一个好的换热器设计应该预留足够的调节余量，同时考虑全生命周期的维护成本。对于关键设备，建议制作物理样机进行实测验证，这往往能发现计算模拟中难以捕捉的实际问题。
