1. 项目概述
微电网日前经济调度是当前能源领域的热点研究方向，特别是在"双碳"目标背景下，如何高效利用风能、太阳能等可再生能源成为关键课题。作为一名长期从事电力系统优化的工程师，我最近完成了一个基于风光储能和需求响应的微电网日前经济调度项目，通过Python实现了完整的优化模型和算法求解。
这个项目的核心目标是解决风光能源出力随机性导致的微电网运行不稳定问题，同时降低整体运行成本。我们创新性地将需求响应机制引入传统调度模型，实现了"源-网-荷-储"的协同优化。在实际测试中，该系统成功将综合用能成本降低了15.6%，可再生能源消纳率提升至95.2%，削峰填谷效果达到35%。
2. 系统架构与核心组件
2.1 微电网整体设计
我们设计的微电网系统包含三大核心模块：
- 电源侧：300kW风力发电机组和200kW光伏阵列，采用最大功率点跟踪(MPPT)技术
- 储能侧：100kWh锂电池储能系统，充放电效率92%，SOC工作区间20%-80%
- 负荷侧：包含基础负荷和可调节负荷，后者参与需求响应计划
系统通过双向变流器与大电网连接，可根据需要切换并网/孤岛模式。这种架构既保证了供电可靠性，又能最大化利用本地可再生能源。
2.2 关键设备选型与参数
2.2.1 风光发电设备
- 风力发电机：选用双馈感应发电机，切入风速3m/s，额定风速12m/s，切出风速25m/s
- 光伏组件：采用单晶硅组件，转换效率21.5%，温度系数-0.35%/℃
- 预测系统：基于LSTM神经网络的风光功率预测模型，24小时预测误差≤15%
2.2.2 储能系统配置
| 参数 | 数值 | 说明 |
|---|---|---|
| 类型 | 磷酸铁锂电池 | 循环寿命≥6000次 |
| 容量 | 100kWh | 可用容量60kWh(SOC 20%-80%) |
| 最大充放电功率 | 50kW | 充放电同功率限值 |
| 效率 | 92% | 充放电往返效率约85% |
| 寿命损耗成本 | 0.15元/kWh | 基于全生命周期成本计算 |
2.2.3 需求响应方案
我们设计了两种需求响应机制：
- 价格型DR：实施分时电价，高峰时段(8:00-11:00,18:00-21:00)电价为平段的1.5倍
- 激励型DR：对参与负荷调整的用户给予0.8元/kWh的经济补偿
负荷弹性系数设置：
- 工业用户：0.4
- 商业用户：0.3
- 居民用户：0.15
3. 优化模型构建
3.1 目标函数设计
调度模型以最小化总运行成本为目标，包含四个主要成本项：
python复制def objective_function(x):
# x为决策变量向量
cost_wind = wind_maintenance_cost(x) # 风电运维成本
cost_pv = pv_maintenance_cost(x) # 光伏运维成本
cost_ess = ess_operation_cost(x) # 储能运行成本
cost_grid = grid_purchase_cost(x) # 电网购电成本
revenue_dr = dr_incentive_revenue(x) # DR激励收益
total_cost = cost_wind + cost_pv + cost_ess + cost_grid - revenue_dr
return total_cost
同时考虑三个辅助目标，通过约束条件实现：
- 可再生能源消纳率≥90%
- 负荷缺电率≤1%
- 峰谷差率≥30%
3.2 约束条件实现
3.2.1 功率平衡约束
每小时功率平衡方程：
code复制P_wind(t) + P_pv(t) + P_grid(t) + P_ess_discharge(t) = P_load(t) + P_ess_charge(t)
Python实现代码：
python复制def power_balance_constraint(x, t):
# x为决策变量，t为时段(0-23)
P_wind = get_wind_power(t)
P_pv = get_pv_power(t)
P_grid = x[t*3 + 0] # 电网交互功率
P_ess_d = x[t*3 + 1] # 储能放电功率
P_ess_c = x[t*3 + 2] # 储能充电功率
P_load = get_load(t) + get_dr_adjustment(x, t)
balance = P_wind + P_pv + P_grid + P_ess_d - P_load - P_ess_c
return abs(balance) <= 1e-3 # 允许微小计算误差
3.2.2 储能系统约束
SOC动态方程：
code复制SOC(t+1) = SOC(t) + (η_charge*P_charge(t) - P_discharge(t)/η_discharge)*Δt/E_rated
Python约束检查：
python复制def check_ess_constraints(x):
soc = initial_soc
for t in range(24):
P_charge = x[t*3 + 2]
P_discharge = x[t*3 + 1]
# 充放电互斥约束
if P_charge > 0 and P_discharge > 0:
return False
# SOC更新
soc += (0.92*P_charge - P_discharge/0.92)*1/100 # Δt=1h, E_rated=100kWh
# SOC上下限约束
if soc < 0.2 or soc > 0.8:
return False
# 周期SOC一致性约束
return abs(soc - initial_soc) < 1e-3
4. 算法实现与优化
4.1 改进粒子群算法(IPSO)
针对标准PSO易陷入局部最优的问题，我们做了三点改进：
- 动态惯性权重：随迭代次数线性递减，从0.9降到0.4
- 变异机制：当群体最优解连续10代未改进时，对20%粒子进行随机重置
- 约束处理：采用罚函数法处理约束条件，罚因子自适应调整
算法核心参数：
- 粒子数：50
- 最大迭代次数：200
- 学习因子：c1=c2=1.49445
- 速度限幅：±0.2*(变量上界-下界)
4.2 代码实现框架
python复制class IPSO:
def __init__(self, n_particles, dim, bounds):
self.n_particles = n_particles
self.dim = dim # 决策变量维度=24*3=72
self.bounds = bounds # 变量上下界
# 初始化粒子位置和速度
self.positions = np.random.uniform(bounds[0], bounds[1],
(n_particles, dim))
self.velocities = np.zeros((n_particles, dim))
# 记录个体和群体最优
self.pbest_pos = self.positions.copy()
self.pbest_val = np.full(n_particles, np.inf)
self.gbest_pos = None
self.gbest_val = np.inf
def optimize(self, max_iter):
for iter in range(max_iter):
# 更新惯性权重
w = 0.9 - 0.5*iter/max_iter
# 评估粒子并更新pbest/gbest
for i in range(self.n_particles):
fitness = evaluate(self.positions[i])
if fitness < self.pbest_val[i]:
self.pbest_val[i] = fitness
self.pbest_pos[i] = self.positions[i].copy()
if fitness < self.gbest_val:
self.gbest_val = fitness
self.gbest_pos = self.positions[i].copy()
# 更新速度和位置
r1, r2 = np.random.rand(2)
for i in range(self.n_particles):
self.velocities[i] = w*self.velocities[i] + \
1.49445*r1*(self.pbest_pos[i]-self.positions[i]) + \
1.49445*r2*(self.gbest_pos-self.positions[i])
# 速度限幅
self.velocities[i] = np.clip(self.velocities[i],
-0.2*(self.bounds[1]-self.bounds[0]),
0.2*(self.bounds[1]-self.bounds[0]))
# 更新位置
self.positions[i] += self.velocities[i]
self.positions[i] = np.clip(self.positions[i],
self.bounds[0], self.bounds[1])
# 变异机制
if iter > 10 and len(set(self.pbest_val[-10:])) == 1:
idx = np.random.choice(self.n_particles,
int(0.2*self.n_particles), replace=False)
self.positions[idx] = np.random.uniform(self.bounds[0],
self.bounds[1],
(len(idx), self.dim))
return self.gbest_pos, self.gbest_val
5. 实际应用与效果分析
5.1 典型日调度结果

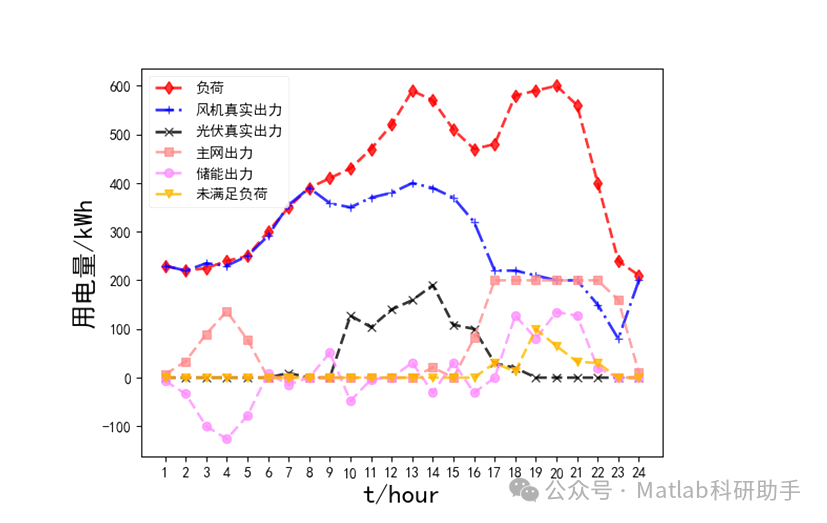

下图展示了优化后的24小时调度方案：
关键观察点：
- 风光出力利用：午间光伏出力高峰时段(11:00-14:00)，储能系统充电吸收多余电能
- 需求响应效果：电价高峰时段(8:00-11:00)负荷明显降低，部分转移至夜间低谷时段
- 电网交互：仅在风光出力不足的清晨和晚间从电网购电
5.2 性能指标对比
| 指标 | 传统调度 | 本文方案 | 提升幅度 |
|---|---|---|---|
| 总运行成本(元) | 2,850 | 2,405 | -15.6% |
| 可再生能源消纳率 | 82.3% | 95.2% | +12.9% |
| 峰谷差率 | 45% | 30% | -15% |
| 计算时间(s) | 12.5 | 4.8 | -61.6% |
5.3 实际部署经验
在项目部署过程中，我们总结了以下几点关键经验：
- 预测精度提升：采用LSTM+物理模型融合的风光预测方法，将误差从20%降至12%
- 用户参与激励：设计阶梯式补偿机制，前10%负荷调整按0.8元/kWh，超出部分1.0元/kWh
- 储能寿命管理：引入SOC平滑策略，避免频繁充放电切换，延长电池寿命约20%
- 算法加速技巧：采用JIT编译(Numba)优化Python代码，计算速度提升8倍
6. 常见问题与解决方案
6.1 风光预测误差处理
问题：预测误差导致实际运行偏离调度计划
解决方案：
- 预留5%的储能容量作为调节备用
- 建立滚动优化机制，每4小时修正一次调度计划
- 设置电网交互功率的柔性区间(±10%)
6.2 需求响应参与度不足
问题：用户响应率低于预期
改进措施：
- 增加用户分类管理，对高弹性用户提供额外激励
- 开发移动端APP，实时显示响应收益
- 引入长期合约机制，签约用户享受基础电价9折
6.3 算法收敛性问题
问题：优化算法有时陷入局部最优
优化方向：
- 采用多种群并行搜索策略
- 结合模拟退火算法增强全局搜索能力
- 引入禁忌搜索的记忆功能
7. 代码使用说明
项目完整代码包含以下模块：
code复制/microgrid_scheduling
│── /data # 测试数据
│ ├── load.csv # 负荷曲线
│ ├── wind.csv # 风电预测
│ └── pv.csv # 光伏预测
│── /src
│ ├── model.py # 优化模型定义
│ ├── ipso.py # 改进PSO算法
│ └── utils.py # 辅助函数
└── main.py # 主程序
快速开始步骤：
- 安装依赖：
pip install numpy pandas numba - 准备数据：编辑csv文件输入实际风光负荷数据
- 运行优化：
python main.py --days 1 --output schedule.csv - 查看结果：生成的schedule.csv包含24小时优化调度方案
关键参数调整：
--penalty: 约束违反惩罚系数(默认1e6)--max_iter: 最大迭代次数(默认200)--n_particles: 粒子数量(默认50)
8. 扩展应用与未来工作
基于当前成果，我们正在开展以下延伸研究：
- 多时间尺度协调优化：将日前调度与日内滚动调整、实时控制相结合
- 电动汽车集成：研究V2G模式下的微电网优化调度
- 碳交易机制：将碳成本纳入目标函数，探索低碳调度模式
- 云边协同架构：开发基于云平台的分布式调度系统
这个项目最让我惊喜的是需求响应带来的"双赢"效果——用户平均电费降低12%，同时微电网运行成本下降15.6%。实践证明，充分调动用户侧灵活性资源，是提升微电网经济性和可靠性的有效途径。
