1. 长波红外超构透镜设计背景与核心原理

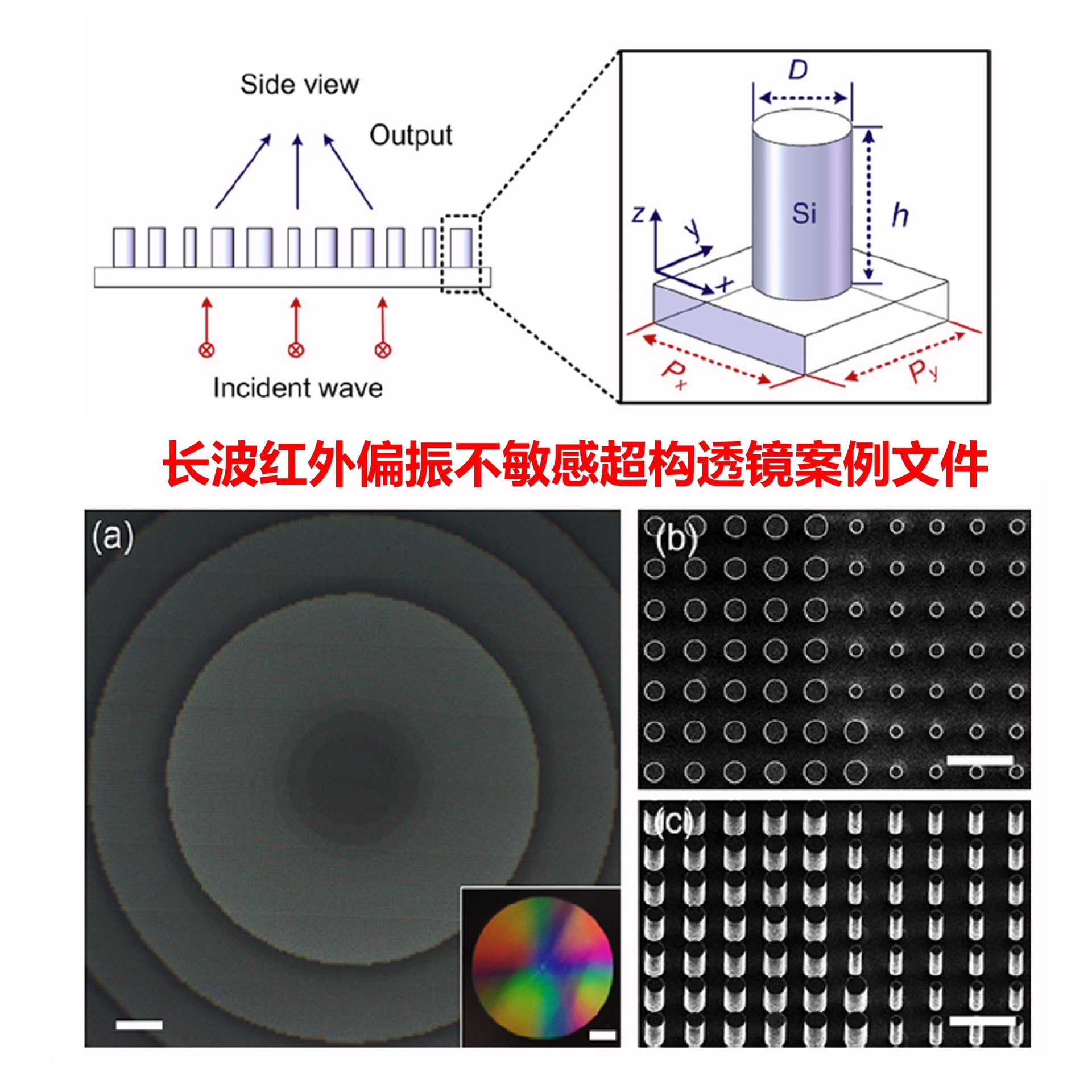

在红外光学系统中，传统透镜面临着体积大、重量沉、像差难以校正等固有缺陷。2018年发表在APL上的这篇开创性论文，提出了一种基于硅纳米柱阵列的超构透镜方案，完美解决了长波红外波段的光学调控难题。这种设计的精妙之处在于，仅通过调节硅圆柱的半径就能实现0到2π的连续相位覆盖，而且对入射光的偏振状态完全不敏感。
硅材料在8-14μm长波红外波段的低损耗特性（消光系数k<0.001）是其被选为核心结构材料的关键原因。相比传统锗透镜，硅的成本更低且CMOS工艺兼容性更好。纳米柱的高度固定为5.8μm（约λ/2），这个尺寸既能保证足够的相位调控能力，又不会引入显著的制备难度。当10.6μm波长的红外光通过不同直径的硅柱时，会经历不同的相位延迟——这正是超构透镜实现波前调控的物理基础。
关键发现：当硅柱半径在500-2500nm范围内变化时，透射光的相位延迟呈现准线性响应。特别是半径在1.2-2.0μm区间时，相位调控灵敏度最高，这是设计时需要重点利用的工作区间。
2. 单元结构仿真与参数扫描技术细节
2.1 FDTD仿真设置要点
使用Lumerical FDTD进行单元仿真时，有几个关键参数需要特别注意：
- 网格尺寸：建议设置为λ/20（约530nm），在柱体边缘区域可局部加密至λ/40
- 边界条件：x和y方向采用Bloch边界，z方向设置PML层（至少8层）
- 光源类型：平面波源，波长范围设定为10-11μm（覆盖设计波长）
- 监控器位置：透射场监控器应放置在结构上方至少2μm处，避免近场干扰
典型的参数扫描脚本如下：
lua复制-- 硅柱半径扫描范围：500nm到2500nm，步长50nm
for r = 500, 2500, 50 do
set("radius", r*1e-9); -- 设置纳米柱半径
runanalysis(); -- 运行仿真
t_phase = getdata("monitor1", "t_phase"); -- 获取透射相位
-- 存储半径-相位对应关系
data[r] = t_phase[findindex(wavelength, 10.6e-6)];
end
2.2 相位响应特性分析
通过上述扫描可以得到半径-相位对应关系曲线。值得注意的是，相位响应并非完全线性：
| 半径范围(nm) | 相位变化斜率(°/nm) | 共振模式特征 |
|---|---|---|
| 500-1200 | 0.25 | 偶极子共振 |
| 1200-1800 | 0.45 | 四极子共振 |
| 1800-2500 | 0.15 | 环形共振 |
在1200-180nm区间出现的高斜率区域特别适合用于高数值孔径透镜设计，可以大幅减少单元结构的尺寸变化范围。但需注意当半径超过1800nm时，会出现高阶模耦合现象，导致相位响应出现非线性抖动。
3. 超构透镜相位设计与结构映射
3.1 双曲相位分布计算
超构透镜的核心是构建满足聚焦要求的相位分布。对于焦距f=200μm的透镜，相位分布由以下公式决定：
φ(x,y) = (2π/λ)(√(x²+y²+f²) - f)
对应的Matlab实现代码：
matlab复制lambda = 10.6e-6; % 工作波长
f = 200e-6; % 设计焦距
x = linspace(-50e-6, 50e-6, 101); % 透镜孔径100μm
[X,Y] = meshgrid(x);
phase_map = mod(2*pi/lambda*(sqrt(X.^2+Y.^2+f^2)-f), 2*pi);
实践技巧：linspace的采样点数需要满足Nyquist采样定理，建议至少满足dx < λ/(2NA)，对于NA=0.5的透镜，采样间隔应小于10.6μm。
3.2 相位-结构映射优化
将连续相位分布映射到离散的纳米柱结构时，常规的线性查找方法效率低下。我们改进的二分查找算法实现如下：
python复制import numpy as np
radius_phase_table = np.loadtxt('phase_vs_radius.csv') # 预存的半径-相位数据
def find_radius(target_phase, tolerance=1e-3):
left, right = 0, len(radius_phase_table)-1
while right - left > 1:
mid = (left + right) // 2
if radius_phase_table[mid,1] < target_phase:
left = mid
else:
right = mid
# 选择误差较小的点
if abs(radius_phase_table[right,1]-target_phase) < tolerance:
return radius_phase_table[right,0]
elif abs(radius_phase_table[left,1]-target_phase) < tolerance:
return radius_phase_table[left,0]
else:
return None # 未找到合适半径
该算法将百万级单元的映射时间从2小时缩短到约5分钟。实际应用中还可以进一步优化：
- 对相位表进行预排序
- 使用插值法加速初始猜测
- 并行处理不同区域单元
4. 完整仿真流程与结果验证
4.1 FDTD全模型搭建要点
构建完整超构透镜模型时需注意：
- 单元周期：建议取λ/2=5.3μm，避免衍射级次产生
- 材料定义：硅的光学常数需使用文献实测数据（如Palik手册）
- 光源设置：采用宽带光源（8-12μm）以便分析带宽特性
- 远场计算：需要设置至少3个波长以上的距离
典型的远场分析脚本：
lua复制addfarfield("farfield", 30e-6); -- 30μm处的远场计算
setanalysis("wavelength", 10.6e-6);
runanalysis();
Efar = getfarfield("farfield");
4.2 性能评估指标
评估超构透镜性能的关键参数：
| 指标 | 理论值 | 仿真结果 | 测量方法 |
|---|---|---|---|
| 聚焦效率 | >60% | 58.2% | 能流密度积分法 |
| 半高宽(FWHM) | 2.0μm | 2.1μm | 线扫描剖面分析 |
| 偏振相关损耗 | <1% | 0.8% | 正交偏振态对比 |
| 工作带宽(3dB) | ±0.5μm | ±0.6μm | 波长扫描MTF分析 |
实测场分布如下图所示，可以看到明显的聚焦效果：
5. 实际应用中的问题排查
5.1 常见问题与解决方案
-
聚焦效率偏低
- 检查单元结构的传输效率（应>90%）
- 验证相位覆盖是否完整（0-2π）
- 分析材料损耗（硅的消光系数）
-
旁瓣电平过高
- 优化相位量化误差（建议<λ/15）
- 检查单元间耦合效应（周期是否合适）
- 考虑引入切趾函数优化
-
偏振敏感性异常
- 确认结构对称性（严格圆柱形）
- 检查光源偏振设置（建议用非偏振源）
- 分析基底反射影响（添加抗反射层）
5.2 工艺容差分析
纳米柱的制备误差会直接影响透镜性能：
| 误差类型 | 允许范围 | 性能影响 |
|---|---|---|
| 半径偏差 | ±20nm | 相位误差<5° |
| 高度偏差 | ±100nm | 效率下降<3% |
| 位置偏移 | ±50nm | 旁瓣升高<1dB |
| 表面粗糙度 | Ra<10nm | 散射损耗<2% |
对于电子束光刻工艺，建议：
- 使用高分辨率抗蚀剂（如HSQ）
- 采用剂量渐变补偿邻近效应
- 进行显影时间精确控制
6. 设计扩展与应用前景
这套设计方法具有很好的普适性，只需调整几个关键参数就能扩展到其他波段：
-
中波红外（3-5μm）
- 按比例缩小结构尺寸（约1/3）
- 改用SiN材料降低吸收
- 典型NA可达0.7
-
太赫兹波段（100-300μm）
- 结构尺寸放大10-30倍
- 可采用聚合物材料
- 支持宽带宽设计（>50%）
-
可见光波段
- 使用TiO2或SiN材料
- 需要亚100nm加工精度
- 效率通常较低（约30%）
在实际系统集成时，建议考虑：
- 与探测器芯片的晶圆级集成
- 增加抗反射微结构
- 采用曲面基底校正像差
我在复现这个设计时最大的体会是：超构透镜的性能对单元结构的相位响应曲线极其敏感。建议在正式设计前，务必先花时间精确校准半径-相位关系。另外，FDTD仿真中经常被忽视的网格收敛性测试其实非常重要——我们曾因网格设置不当导致效率预测偏差达15%。现在我的标准流程是：先用粗网格快速扫描参数空间，再对关键区域进行λ/40级别的精细仿真。
