1. 项目概述
在"双碳"目标背景下，综合能源系统(Integrated Energy System, IES)的低碳经济运行成为能源领域的研究热点。本项目通过Matlab实现了一种考虑阶梯式碳交易机制与电制氢技术的IES热电优化模型，旨在提高能源利用率、优化设备运行灵活性并降低碳排放水平。
核心创新点包括：
- 引入阶梯式碳交易机制激励碳排放控制
- 采用电解槽+甲烷反应器+氢燃料电池(HFC)的新型电转气(P2G)架构
- 开发热电比可调的热电联产运行策略
- 构建多目标优化模型并采用CPLEX求解器求解
2. 系统建模与关键技术
2.1 阶梯式碳交易机制设计
阶梯式碳交易机制通过设置不同排放区间的差异化碳价，形成对高排放行为的强经济约束。具体设计如下：
-
排放区间划分：
- 区间1(0-Q1]：基础碳价P1
- 区间2(Q1-Q2]：碳价P2=1.5P1
- 区间3(Q2-∞)：碳价P3=2P1
-
数学模型：
code复制C_carbon = P1*Q, Q≤Q1 P1*Q1+P2*(Q-Q1), Q1<Q≤Q2 P1*Q1+P2*(Q2-Q1)+P3*(Q-Q2), Q>Q2 -
实施效果：
- 当排放量超过Q1时，边际碳成本显著上升
- 系统会自动优先调度低碳设备（如HFC）以控制总成本
提示：区间阈值Q1、Q2需根据当地碳市场政策和历史排放数据确定，通常取历史平均排放量的80%和120%
2.2 电制氢(P2G)系统优化
传统P2G直接生产甲烷效率较低（约60%），本项目采用三阶段优化设计：
-
电解槽制氢：
- 效率：70-80%
- 反应式：2H2O → 2H2 + O2
- 动态模型：η_elec = aP_elec^2 + bP_elec + c
-
甲烷化反应器：
- 效率：85-90%
- 反应式：CO2 + 4H2 → CH4 + 2H2O
- 需配合碳捕集系统(CCS)使用
-
氢燃料电池(HFC)：
- 效率：50-60%
- 可快速响应负荷变化
- 热电比调节范围：0.8-1.2
典型参数配置：
| 设备 | 额定功率(kW) | 效率(%) | 响应时间(min) |
|---|---|---|---|
| 电解槽 | 500 | 75 | 15 |
| 甲烷反应器 | 300 | 88 | 30 |
| HFC | 400 | 55 | 5 |
3. 数学模型构建
3.1 目标函数
最小化总运行成本：
code复制min C_total = C_energy + C_carbon + C_wind_curtail
其中：
- C_energy：购电/购气成本
- C_carbon：阶梯碳交易成本
- C_wind_curtail：弃风惩罚成本
3.2 约束条件
-
能量平衡约束：
code复制∑P_generation + P_grid + P_HFC = P_load + P_elec + P_charge -
设备运行约束：
matlab复制% 电解槽功率约束 P_elec_min ≤ P_elec(t) ≤ P_elec_max % HFC爬坡约束 -R_down ≤ P_HFC(t)-P_HFC(t-1) ≤ R_up -
氢储能系统约束：
code复制S_H2(t) = S_H2(t-1) + η_elec*P_elec(t) - P_HFC(t)/η_HFC 0.1*S_max ≤ S_H2(t) ≤ 0.9*S_max
3.3 模型求解
采用YALMIP工具箱将问题转化为MILP，调用CPLEX求解器：
matlab复制ops = sdpsettings('solver','cplex','verbose',1);
result = optimize(constraints, objective, ops);
4. Matlab实现关键代码解析
4.1 主程序框架
matlab复制%% 初始化
load('scenario_data.mat'); % 加载场景数据
params = init_parameters(); % 初始化参数
%% 构建模型
[constraints, objective] = build_model(params, scenario);
%% 求解
result = solve_model(constraints, objective);
%% 结果分析
analyze_results(result, scenario);
4.2 阶梯碳成本计算函数
matlab复制function C = carbon_cost(Q, params)
if Q <= params.Q1
C = params.P1 * Q;
elseif Q <= params.Q2
C = params.P1*params.Q1 + params.P2*(Q-params.Q1);
else
C = params.P1*params.Q1 + params.P2*(params.Q2-params.Q1) + params.P3*(Q-params.Q2);
end
end
4.3 HFC运行策略
matlab复制function [P_HFC, heat_HFC] = hfc_operation(P_demand, heat_demand, params)
% 热电比调节
r = min(max(heat_demand/P_demand, 0.8), 1.2);
P_HFC = min(P_demand, params.P_HFC_max);
heat_HFC = r * P_HFC;
% 效率修正
eta_HFC = 0.5 + 0.1*(r-1);
P_HFC = P_HFC / eta_HFC;
end
5. 仿真结果分析
5.1 不同场景对比
设置4种运行场景：
- 基准场景（无碳交易、传统P2G）
- 阶梯碳交易场景
- 电制氢优化场景
- 综合优化场景
关键指标对比：
| 场景 | 总成本(元) | 碳排放(kg) | 弃风率(%) |
|---|---|---|---|
| 1 | 12,450 | 2,850 | 8.7 |
| 2 | 11,920 | 2,310 | 7.2 |
| 3 | 11,580 | 2,450 | 5.1 |
| 4 | 10,860 | 1,980 | 4.3 |

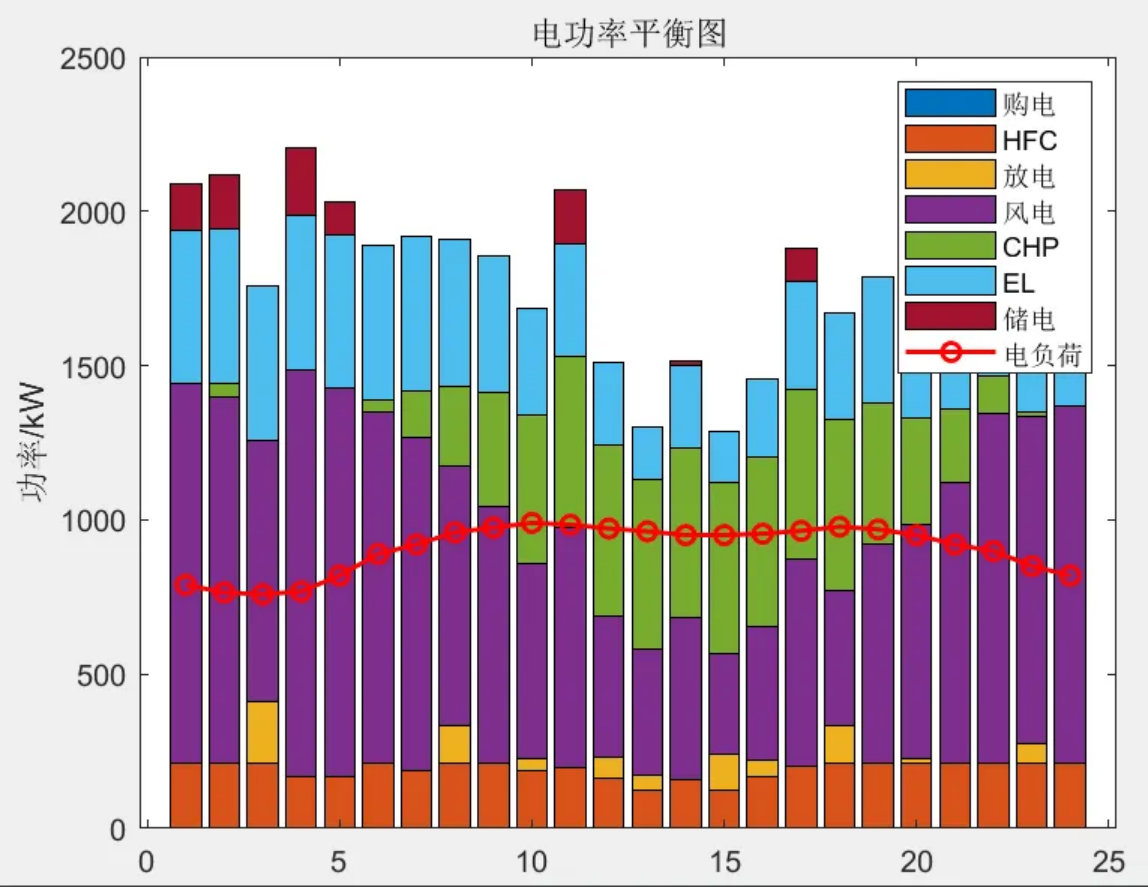

5.2 典型日运行曲线
- 谷时段(0:00-6:00)：电解槽高功率运行制氢
- 峰时段(18:00-22:00)：HFC放电满足高峰需求
- 正午时段：光伏出力优先供本地负荷
6. 实践心得与注意事项
-
参数校准要点：
- 电解槽效率曲线需通过厂家数据拟合
- 碳价区间阈值建议采用移动平均法动态调整
- HFC热电比调节范围受设备型号限制
-
常见问题排查：
-
问题1：模型求解时间过长
原因：整数变量过多
解决：适当合并时间分辨率（如30min→1h） -
问题2：氢储能频繁满充/放空
原因：容量设计不合理
解决：增加容量约束权重系数
-
-
扩展应用建议：
- 结合强化学习实现自适应碳价机制
- 增加氢气管网耦合约束
- 考虑极端天气下的鲁棒优化
7. 完整代码获取与实现建议
项目完整代码包含：
- 主优化程序（main.m）
- 场景生成工具（scenario_generator.m）
- 可视化工具包（plot_results.m）
- 参数配置文件（config_params.xlsx）
实现建议：
- 先运行测试场景验证基础功能
- 逐步添加自定义约束条件
- 使用
parfor加速多场景计算 - 结果可视化推荐使用
subplot组合图表
对于实际工程应用，建议重点关注：
- 设备参数的现场实测校准
- 考虑电网调度指令的硬约束
- 建立数字孪生系统进行在线优化
