风光储微电网多目标优化设计与MOPSO算法实现

光启元

1. 项目概述与背景

微电网系统作为分布式能源的重要载体，其优化设计一直是能源领域的核心课题。这次我们要探讨的是一个典型的独立风光储微网系统优化问题——如何在有限的预算下，合理配置风力发电机组、光伏阵列和储能电池的容量，使系统同时满足经济性和供电可靠性要求。

这类问题本质上是一个典型的多目标优化问题。经济性目标要求我们尽量减少设备投资和运维成本，而可靠性目标则希望最大化供电保障能力。这两个目标往往相互矛盾：增加设备数量可以提高供电可靠性，但会导致成本上升；减少设备可以节约成本，但可能无法满足用电需求。

2. 多目标优化问题建模

2.1 目标函数设计

在我们的模型中，定义了两个核心目标函数：

经济性目标：系统总成本，包括：
- 风力发电机组投资成本
- 光伏阵列投资成本
- 储能系统投资成本
- 系统运维成本
可靠性目标：缺电率(LPSP)，即负荷未被满足的比例

matlab复制function [cost, reliability] = objective(x)
    % x(1): 风机数量
    % x(2): 光伏板数量
    % x(3): 储能容量(kWh)

    % 成本计算（简化版）
    cost = 15000*x(1) + 8000*x(2) + 2000*x(3);

    % 计算供电能力
    load_supply = calculate_power(x);

    % 缺电率计算
    reliability = sum(max(load - load_supply, 0))/sum(load);
end

2.2 约束条件处理

微网系统运行需要满足多种物理约束：

蓄电池SOC约束：
- 最大SOC限制（防止过充）
- 最小SOC限制（防止过放）
充放电功率约束：
- 最大充电功率
- 最大放电功率
设备数量约束：
- 风机数量上限
- 光伏板数量上限
- 储能容量上限

我们采用动态罚函数法处理这些约束：

matlab复制function penalty = check_constraints(x, soc)
    penalty = 0;

    % SOC约束
    max_soc = 0.9; min_soc = 0.2;
    if soc > max_soc
        penalty = penalty + 1e6*(soc - max_soc);
    elseif soc < min_soc
        penalty = penalty + 1e6*(min_soc - soc);
    end

    % 设备数量约束
    if x(1) > 10 || x(2) > 50 || x(3) > 500
        penalty = penalty + 1e6;
    end
end

3. MOPSO算法实现与改进

3.1 标准MOPSO算法流程

多目标粒子群优化(MOPSO)算法基本流程包括：

初始化粒子群
计算每个粒子的适应度
更新个体最优和全局最优
更新粒子速度和位置
重复2-4步直到满足终止条件

3.2 算法改进策略

针对标准MOPSO容易陷入局部最优的问题，我们实施了以下改进：

多样性保持机制：
- 定期检测粒子群的聚集程度
- 当多样性低于阈值时，对部分粒子进行随机扰动

matlab复制function [new_population] = maintain_diversity(population, lb, ub)
    diversity = calculate_diversity(population);
    threshold = 0.1;

    if diversity < threshold
        % 对30%的粒子进行随机扰动
        idx = randperm(length(population), round(0.3*length(population)));
        for i = idx
            population(i).position = population(i).position + ...
                0.1*randn(size(lb)).*(ub-lb);
        end
    end
    new_population = population;
end

自适应惯性权重：
- 初期使用较大权重增强全局搜索能力
- 后期减小权重提高局部搜索精度

matlab复制function w = adaptive_weight(iter, max_iter)
    w_max = 0.9;
    w_min = 0.4;
    w = w_max - (w_max-w_min)*iter/max_iter;
end

精英保留策略：
- 维护一个外部存档存储非支配解
- 定期修剪存档保持规模

4. 系统仿真与结果分析

4.1 仿真参数设置

我们基于某地的实际气象数据（风速、光照）和负荷数据进行仿真：

参数	值	说明
仿真时长	1年	8760小时
时间步长	1小时	影响SOC计算精度
风机额定功率	5kW	单台
光伏板额定功率	300W	单块
电池效率	90%	充放电效率

4.2 帕累托前沿分析

经过200代优化后，我们得到了典型的帕累托前沿：

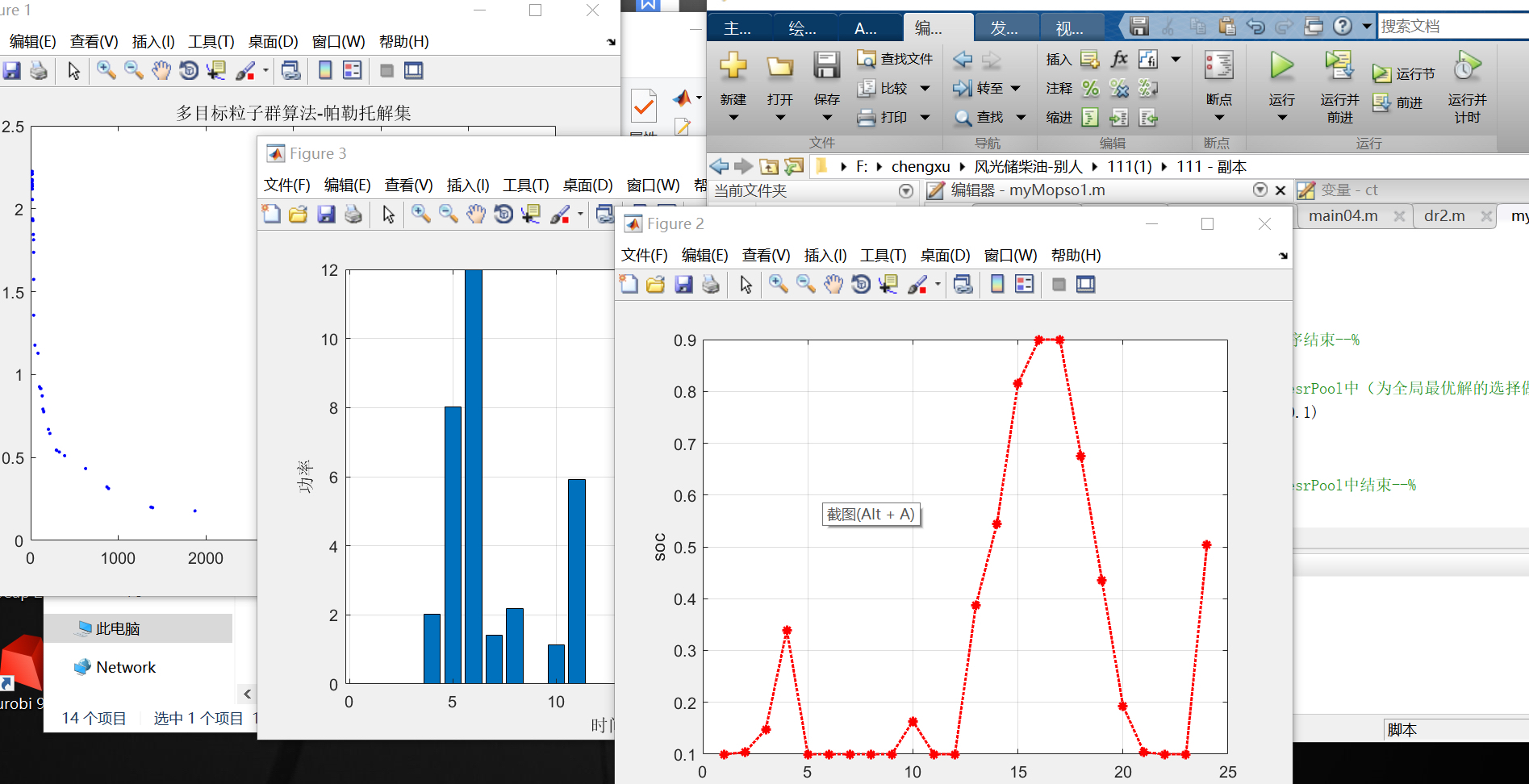

帕累托前沿示意图

从图中可以看出：

当LPSP从5%降低到3%时，系统成本几乎翻倍
存在明显的"拐点"，超过该点后可靠性提升的成本急剧增加

4.3 典型配置方案比较

方案	风机(台)	光伏板(块)	储能(kWh)	成本(万元)	LPSP(%)
经济型	3	20	200	12.5	6.2
平衡型	5	30	300	18.3	3.8
可靠型	8	40	400	25.6	2.1

5. 关键实现细节与经验分享

5.1 风光出力建模要点

风速-功率曲线建模：
- 需要考虑风机的切入风速、额定风速和切出风速
- 使用分段函数准确描述功率输出特性

matlab复制function P = wind_power(v, v_cut_in, v_rated, v_cut_out, P_rated)
    if v < v_cut_in || v > v_cut_out
        P = 0;
    elseif v >= v_cut_in && v <= v_rated
        P = P_rated * ((v - v_cut_in)/(v_rated - v_cut_in))^3;
    else
        P = P_rated;
    end
end

光伏出力计算：
- 考虑光照强度、环境温度的影响
- 使用PVLIB工具箱提高计算精度

5.2 储能系统调度策略

我们采用基于规则的储能调度策略：

充电规则：
- 当可再生能源出力大于负荷时，多余能量优先充电
- SOC低于50%时提高充电优先级
放电规则：
- 当可再生能源不足时，电池放电补充
- SOC高于80%时降低放电优先级

matlab复制function [p_batt] = battery_control(p_renew, p_load, soc)
    p_diff = p_renew - p_load;

    if p_diff > 0  % 可再生能源过剩
        if soc < 0.5
            p_batt = min(p_diff, P_charge_max);
        else
            p_batt = min(p_diff, P_charge_max*0.5);
        end
    else  % 可再生能源不足
        if soc > 0.8
            p_batt = max(p_diff, -P_discharge_max*0.5);
        else
            p_batt = max(p_diff, -P_discharge_max);
        end
    end
end

5.3 计算效率优化技巧

并行计算：
- 使用MATLAB的parfor并行计算适应度函数
- 显著减少大规模种群的计算时间

matlab复制parfor i = 1:population_size
    [fitness(i,:), ~] = evaluate(population(i));
end

向量化编程：
- 避免在循环中进行逐小时计算
- 使用矩阵运算提高效率
数据预处理：
- 提前计算风光出力的基准值
- 减少重复计算

6. 常见问题与解决方案

6.1 算法收敛性问题

问题表现：

帕累托前沿不完整
解集分布不均匀

解决方案：

调整种群大小（建议50-100）
优化惯性权重参数
增加外部存档规模
引入更多扰动策略

6.2 约束违反问题
