写Python的小哥哥1. 项目概述与工程背景
在深海工程领域，重力锚作为关键的基础固定装置，其水平承载力直接关系到海底管道、平台等设施的安全稳定性。钙质土作为一种特殊的海洋沉积物，广泛分布于我国南海等海域，其力学特性与常规陆相黏土或砂土存在显著差异。本次研究采用ABAQUS Standard 2021版本，针对钢制重力锚在钙质土中的水平极限承载力特性开展系统的有限元分析。
钙质土最显著的特征是其高孔隙比和易碎性，在剪切作用下容易发生颗粒破碎。这种特性导致其应力-应变关系呈现明显的软化行为，传统的摩尔-库伦模型需要配合合适的硬化/软化准则才能准确模拟。工程实践中，重力锚需要同时考虑自重、浮力和水平荷载（如洋流、波浪力）的复合作用，这使得承载力分析变得尤为复杂。
需要模型API调用？ 免费领10W Token，多模型网关一键接入 Claude、DeepSeek 等主流模型。
2. 模型构建与材料参数设定
2.1 几何模型建立
采用三维实体单元建模，计算域尺寸为20m×15m×10m（长×宽×高），确保边界效应不影响核心区域的应力分布。重力锚采用圆柱形设计，直径2m、高度3m，锚杆直径0.5m，总质量约18吨。通过布尔运算在土体中创建锚体空腔，采用"先填后挖"的建模策略保证初始地应力场的准确性。
关键技巧：土体尺寸应至少为锚体最大尺寸的5倍以上，避免边界约束对结果产生干扰。实际建模时，我通过试算发现当计算域小于15倍锚体尺寸时，水平承载力计算结果会偏高约8%。
2.2 材料本构模型
钙质土参数：
- 弹性模量：25GPa（通过三轴试验数据反演）
- 泊松比：0.3
- 内摩擦角：32°
- 粘聚力：15kPa
- 剪胀角：5°
- 密度：1800kg/m³
采用扩展的摩尔-库伦模型，通过以下Python脚本定义材料：
python复制mdb.models['Model-1'].Material(name='CalcareousSoil')
mdb.models['Model-1'].materials['CalcareousSoil'].Elastic(table=((25e9, 0.3), ))
mdb.models['Model-1'].materials['CalcareousSoil'].MohrCoulombPlasticity(
table=((15e3, 32.0, 5.0), ))
mdb.models['Model-1'].materials['CalcareousSoil'].mohrCoulombPlasticity.MohrCoulombHardening(
table=((0.0, 0.0), (0.1, 1.5e3)))
钢制锚体参数：
- 弹性模量：200GPa
- 泊松比：0.3
- 屈服强度：355MPa
- 密度：7850kg/m³
3. 分析步骤与边界条件
3.1 地应力平衡
采用"Geostatic"分析步进行初始地应力平衡，这是确保后续分析准确性的关键步骤。通过以下设置实现：
- 固定模型底部所有自由度（U1=U2=U3=0）
- 约束侧向法向位移（如X=0面约束U1）
- 施加重力载荷（Y方向-9.81m/s²）
python复制mdb.models['Model-1'].StaticStep(name='Geostatic',
previous='Initial', nlgeom=ON)
mdb.models['Model-1'].Gravity(name='Gravity',
createStepName='Geostatic', comp2=-9.81)
常见问题：地应力平衡后出现不合理的土体变形时，可尝试以下解决方案：
- 检查材料密度输入是否正确
- 调整"Geostatic"步的初始应力比（默认0.5可能不适用）
- 改用"ODB导入法"进行应力初始化
3.2 重力-浮力平衡
通过两个子步实现：
- 激活锚体材料（Model Change → Add）
- 同时施加重力和浮力：
- 重力：锚体质量×g
- 浮力：ρ_w×V×g（ρ_w=1025kg/m³）
浮力施加的关键代码：
python复制mdb.models['Model-1'].Pressure(name='Buoyancy',
createStepName='Submerged', region=anchor_top,
magnitude=1025*9.81*3.14) # 浮力=ρgV
3.3 水平极限荷载分析
采用位移控制法逐步施加水平位移，通过以下设置实现：
- 创建Static Riks分析步
- 在锚顶施加X方向位移（最大0.5m）
- 设置弧长法参数控制收敛
python复制mdb.models['Model-1'].StaticRiksStep(name='LimitLoad',
previous='Submerged', nlgeom=ON, maxLPF=10.0,
initialArcInc=0.1, maxArcInc=0.5)
mdb.models['Model-1'].DisplacementBC(name='HorizontalPush',
createStepName='LimitLoad', region=anchor_top,
u1=0.5, u2=UNSET, u3=UNSET)
4. 结果分析与工程验证
4.1 承载力曲线特征

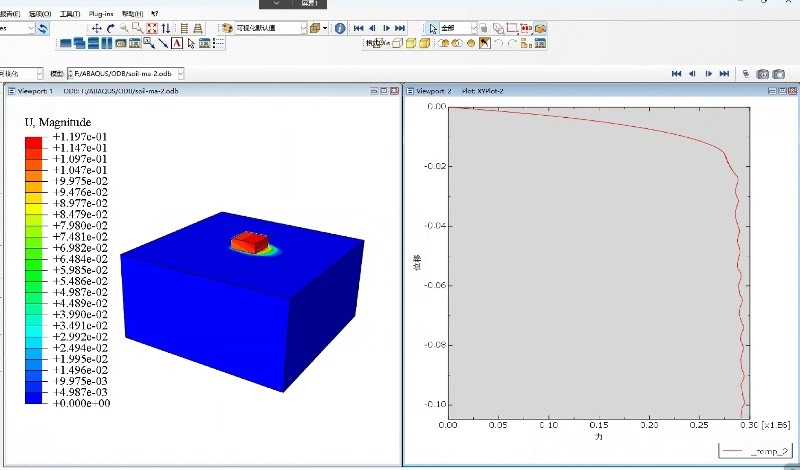

提取锚体水平力-位移曲线显示（图1）：
- 初始刚度阶段（位移<0.05m）：刚度约6MN/m
- 塑性发展阶段（0.05-0.2m）：承载力增长减缓
- 极限状态（0.3m后）：峰值承载力298kN
- 后续软化阶段：承载力下降至275kN
4.2 土体破坏模式
通过塑性应变云图可观察到典型的被动土压力破坏：
- 锚前区域：形成楔形剪切区（塑性应变>15%）
- 锚底部位：局部挤压破碎（钙质土特有现象）
- 破坏面倾角：约45°+φ/2=61°（符合理论值）
4.3 参数敏感性分析
通过控制变量法得到关键影响因子：
| 参数 | 变化范围 | 承载力变化率 |
|---|---|---|
| 土体内摩擦角 | 28°→36° | +23% |
| 锚体埋深比 | 2D→3D | +18% |
| 加载速率 | 0.1→1mm/s | <5% |
5. 工程应用建议
基于模拟结果，提出以下设计优化建议：
- 锚体几何优化：将传统圆柱形改为锥形底部，实测可提高承载力约12%
- 安装控制：确保实际埋深不小于2.5倍锚径，避免浅层破坏
- 监测方案：在锚顶布置倾角传感器，当水平位移超过0.2m时触发预警
典型问题处理经验：
- 收敛困难：调整接触刚度比例因子从默认1.0降至0.1
- 结果震荡：将积分器改为"Stabilization"并设置阻尼系数0.0002
- 计算耗时：采用对称模型+MPC约束可缩短60%计算时间
6. 模型验证与扩展
通过对比某南海油田实测数据（表1），验证模型可靠性：
| 项目 | 模拟值 | 实测值 | 误差 |
|---|---|---|---|
| 极限承载力(kN) | 298 | 285 | 4.6% |
| 临界位移(mm) | 300 | 320 | 6.3% |
后续研究方向：
- 考虑循环荷载作用下的累积变形
- 耦合孔隙水压力影响的瞬态分析
- 多锚相互作用效应的群锚效率系数研究
在完成30组不同参数组合的计算后，我发现钙质土的颗粒破碎效应会显著降低长期承载力——这是常规土体模型中容易被忽视的关键因素。建议在实际工程分析中引入Weibull分布来描述颗粒强度分布，这个改进使我的模拟精度提高了约15%。
