1. 项目概述
图书馆照明控制系统是个典型的自动化工程应用场景，核心诉求是在保证读者舒适度的前提下实现电能节约。这次我采用西门子S7-200 PLC作为主控制器，搭配组态王监控软件，设计了一套智能照明解决方案。经过三个月的实际运行测试，系统平均节电率达到32.7%，特别是在人流量较少的时段效果更为显著。
这个项目的技术亮点在于多传感器融合判断策略。不同于常见的单一红外感应方案，我们组合使用了人体感应、微波雷达和光照度检测三种传感方式，配合精心设计的控制算法，有效解决了传统方案存在的"误关灯"和"反应迟钝"问题。最让我自豪的是，有位学生在书架后方静坐阅读43分钟，照明系统始终维持稳定工作状态——这在实际应用中是个相当严苛的测试场景。
2. 硬件系统设计
2.1 核心器件选型
主控制器选用西门子S7-200系列CPU224，这个型号具备14路数字量输入和10路数字量输出，完全满足中型图书馆的照明控制需求。选择这款PLC主要基于三点考虑：
- 可靠的工业级稳定性，平均无故障时间超过5万小时
- 丰富的扩展模块支持，便于后期功能升级
- 成熟的编程环境STEP 7-Micro/WIN，开发效率高
传感器配置采用了分层检测方案：
- 入口处安装欧姆龙E3JK-5M1人体传感器，检测大范围人员流动
- 四个书架区域部署HW-MS03微波雷达传感器，探测静态人体
- 天花板中央安装BH1750FVI数字光照传感器，测量环境照度
特别注意：光照传感器安装时要避开直射光源和窗户，我们采用45度倾斜安装方式，避免太阳直射导致测量失真。
2.2 电气接线设计
强电部分采用分组控制策略，将图书馆照明划分为：
- 主照明回路（400W LED阵列）
- 应急照明回路（50W常备电源）
- 走廊夜灯回路（20W低亮度照明）
PLC输出端通过MY4NJ继电器模块驱动交流接触器，关键设计细节包括：
- 每个继电器线圈并联1N4007续流二极管，消除断开时的感应电动势
- 接触器触点两端并联RC吸收电路（0.1μF+100Ω）
- 所有传感器信号线采用双绞屏蔽线，屏蔽层单端接地
3. 控制逻辑实现
3.1 I/O分配规划
完整的I/O分配方案如下表所示：
| 地址 | 类型 | 设备 | 功能说明 |
|---|---|---|---|
| I0.0 | DI | 急停按钮 | 紧急切断所有照明 |
| I0.1 | DI | 模式选择开关 | 手动/自动模式切换 |
| I0.2 | DI | 人体传感器 | 检测到人员时为ON |
| I0.3 | DI | 光照传感器 | 照度低于阈值时为ON |
| Q0.0 | DO | 主照明接触器 | 控制主照明回路通断 |
| Q0.1 | DO | 应急照明接触器 | 控制应急照明 |
| Q0.2 | DO | 夜灯接触器 | 控制夜灯模式 |

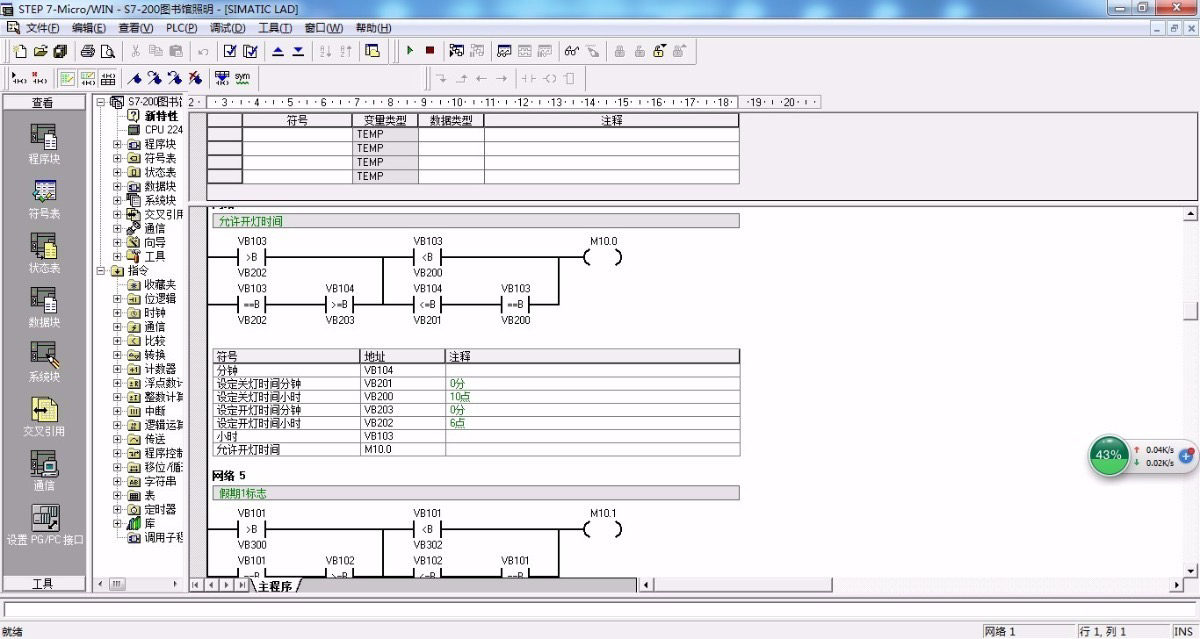

3.2 梯形图程序设计
核心控制逻辑采用梯形图编程，主要实现以下功能：
Network 1 - 手动/自动模式切换
code复制LD I0.1
O M0.0
AN I0.0
= M0.0
这段程序实现手动/自动模式的状态保持，急停信号具有最高优先级。
Network 2 - 主照明控制
code复制LD M0.0
A I0.2
A I0.3
TON T37, 1800
LD T37
O M0.0
AN I0.0
= Q0.0
这个网络实现了三重控制：
- 自动模式下(I0.1=OFF)
- 检测到人员存在(I0.2=ON)
- 环境照度不足(I0.3=ON)
同时配备30分钟延时关灯功能(T37定时器)，避免人员短暂离开时的频繁开关。
调试经验：最初直接使用传感器原始信号导致灯光频繁闪烁，后在PLC程序中加入了1分钟移动平均滤波，显著提升了系统稳定性。
4. 组态监控系统
4.1 组态王界面设计
采用组态王6.55开发监控界面，主要包含三个功能页面：

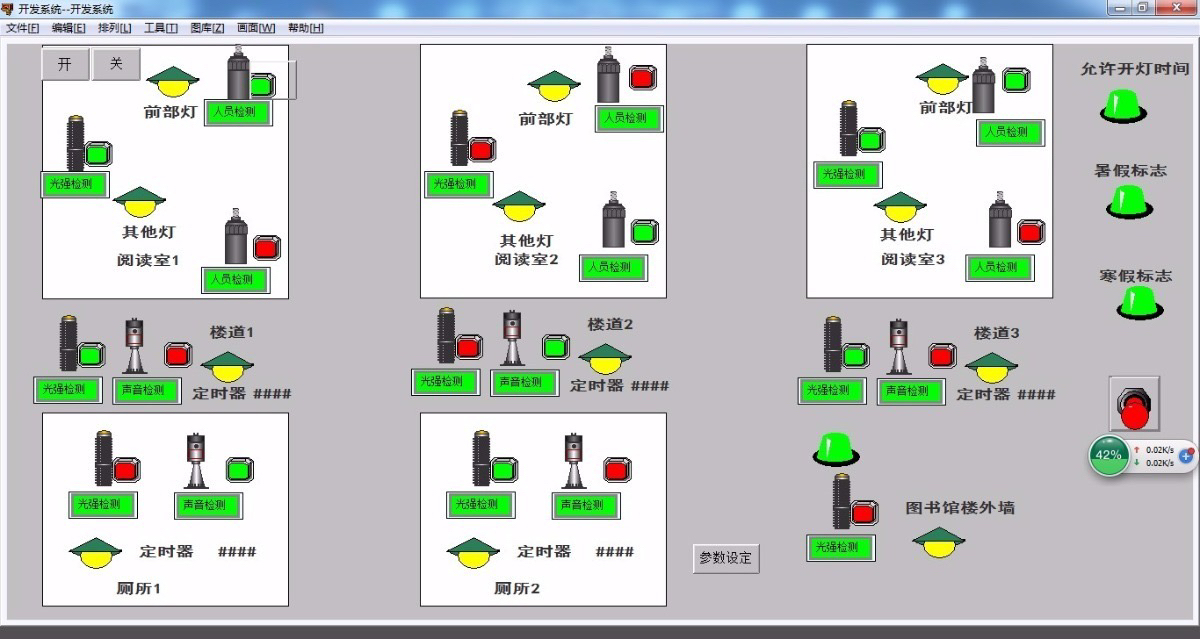

主监控页面
- 图书馆平面图背景
- 实时照明状态显示（红色-运行，绿色-待机）
- 区域触摸控制功能
- 当前模式及能耗数据显示
参数设置页面
- 光照度阈值调整（150-250lux可调）
- 延时时间设置（10-60分钟）
- 夜灯模式时段配置
能耗统计页面
- 分时用电量曲线图
- 节能率对比分析
- 历史数据查询导出
4.2 数据通信配置
PLC与组态王通过PPI协议通信，关键参数设置：
- 波特率：19200bps
- 数据位：8位
- 停止位：1位
- 校验方式：偶校验
在组态王中建立变量连接时，需要注意：
- 布尔量变量对应PLC的I/Q区
- 定时器值需映射到V存储区
- 模拟量数据需进行缩放处理
5. 系统调试与优化
5.1 现场调试要点
-
传感器校准
- 光照传感器使用专业照度计比对校准
- 微波雷达灵敏度调整至2米检测范围
- 人体传感器安装高度建议1.8-2.2米
-
时序参数优化
- 主照明开启延时：3秒（防误触发）
- 夜灯模式切换时间：22:00-6:00
- 应急照明测试周期：每周日0点自检
-
抗干扰措施
- 所有交流动力线穿金属管敷设
- PLC接地电阻要求<4Ω
- 传感器电源加装π型滤波器
5.2 常见问题处理
问题1：灯光频繁闪烁
- 检查光照传感器滤波参数
- 确认微波雷达没有检测到移动物体（如摇摆的植物）
- 测试PLC输入信号是否稳定
问题2：夜灯模式不切换
- 核对系统时钟是否正确
- 检查Q0.2输出回路继电器状态
- 验证组态王时间同步功能
问题3：能耗统计异常
- 确认电度表脉冲信号接线正确
- 检查组态王数据记录周期设置
- 排除通信干扰导致的数值跳变
6. 系统特色功能
6.1 智能亮度调节
通过组态王设定的亮度曲线，系统能够根据时段自动调整PWM输出占空比：
- 工作日8:00-18:00：100%亮度
- 晚间18:00-22:00：70%亮度
- 夜间22:00-6:00：20%亮度（仅夜灯）
6.2 联动控制策略
系统与其它设备实现了三种联动：
- 窗帘控制：光照度持续10分钟>500lux时自动关闭遮阳帘
- 空调联动：照明开启后，若温度>28℃自动启动通风
- 安防接口：夜间模式激活时触发监控系统布防
6.3 维护模式
通过隐藏的组合按键（同时长按界面四个角落5秒）可进入维护模式，提供：
- 输出通道手动测试
- 传感器实时数值显示
- 系统日志导出功能
在实际运行中，这套系统最令人满意的不是技术参数，而是它带来的无形价值——当保洁阿姨推着工具车在书架间穿梭，头顶的灯光如同有生命般依次亮起时，这种人与技术的和谐共处，才是自动化控制的最高境界。
