K型与E型热电偶：原理、差异与应用选型指南

1. 热电偶基础概念与工作原理

热电偶作为工业测温领域的"老兵"，其核心原理是1821年发现的塞贝克效应——当两种不同金属导体组成闭合回路时，若两端存在温度差，回路中就会产生热电势。这个看似简单的物理现象，却支撑着从实验室到工厂车间的各种温度测量场景。

在实际应用中，热电偶通常由正负极导线、绝缘管、保护套管和接线盒组成。以K型热电偶为例，其正极（KP）采用镍铬合金（约90%镍+10%铬），负极（KN）为镍硅合金（约97%镍+3%硅）。这种材料组合在-200°C到1260°C范围内能产生稳定的热电效应，每摄氏度温差产生约41微伏的电压信号。

关键提示：热电偶产生的实际是温差电势，测量时需要保持参考端（冷端）温度恒定，或通过冷端补偿技术消除其影响，这是保证测量精度的首要条件。

2. K型与E型热电偶的材质与结构差异

2.1 K型热电偶的"国民级"配置

K型热电偶之所以被称为工业测温的"万金油"，源于其特殊的材料配方：

• 正极（KP）：镍铬合金（Chromel®）
  • 铬含量精确控制在9-10%，过高会导致低温稳定性下降，过低则影响高温抗氧化性
  • 添加微量硅和锰提升高温机械强度
• 负极（KN）：镍硅合金（Alumel®）
  • 3%硅含量使热电势线性度达到±0.75%以内
  • 含1%左右的铝和锰改善抗腐蚀性能

这种组合在800°C以下几乎不会出现明显漂移，但在高温段（>1000°C）时，铬元素的选择性氧化会导致"绿腐"现象——正极表面形成富铬氧化物层，使热电势每年漂移2-5°C。

2.2 E型热电偶的"高灵敏度"秘诀

E型热电偶采用截然不同的材料体系：

• 正极（EP）：镍铬合金（与K型相同）
• 负极（EN）：铜镍合金（Constantan®）
  • 55%铜+45%镍的精密配比
  • 添加微量铁和锰改善低温性能

铜镍合金的独特电子结构使其在常温区（0-300°C）具有高达62μV/°C的热电势率，是K型的1.5倍。但这种优势在高温段会迅速衰减——当温度超过600°C时，铜元素开始扩散迁移，导致热电势非线性度急剧增加。

3. 性能参数全方位对比

3.1 温度范围与精度表现

实测中发现，在200°C恒温油槽中：

• K型年漂移约0.8°C
• E型年漂移仅0.3°C
  但在600°C高温炉中：
• K型漂移降至0.5°C/年（铬氧化与硅还原达到平衡）
• E型漂移反而增至1.2°C/年（铜扩散效应显现）

3.2 热电势特性曲线

K型热电偶热电势曲线（非线性度明显）

E型热电偶热电势曲线（低温段斜率陡峭）

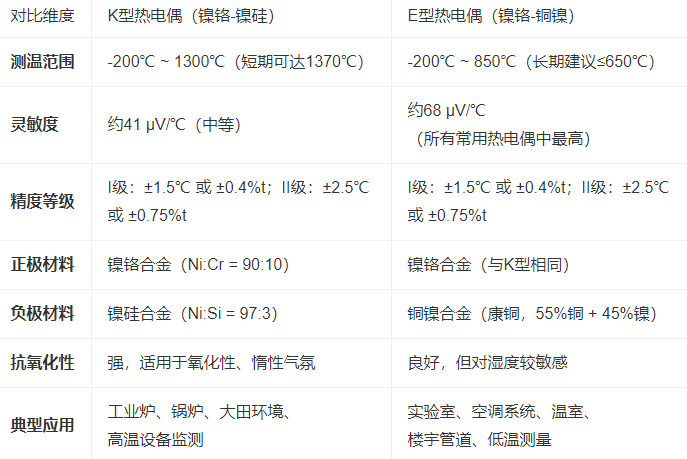

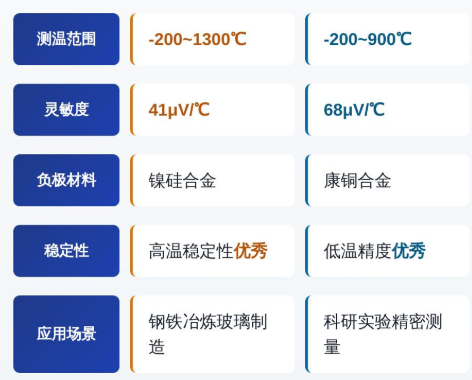

关键数据对比：

• 在100°C时：
  • K型输出4.096mV
  • E型输出6.317mV（高54%）
• 在500°C时：
  • K型输出20.640mV
  • E型输出36.190mV（高75%）

操作心得：测量微小的温度变化时，E型的灵敏度优势明显。曾用两种热电偶同时监测某化学反应，E型成功捕捉到0.2°C/min的温升速率，而K型信号几乎被噪声淹没。

4. 环境适应性实战分析

4.1 抗腐蚀性能对比

在化工厂尾气监测项目中，我们进行了为期半年的对比测试：

E型的优势主要来自铜镍合金的钝化特性——表面会形成致密的氧化镍保护层。而K型的硅元素在含硫环境中会生成易脱落的硫化镍，加速腐蚀进程。

4.2 电磁兼容性表现

在变频器车间测试时发现：

• K型受50Hz工频干扰明显（±0.5°C波动）
• E型信号更稳定（±0.2°C以内）

这是因为铜镍合金的电阻率（0.49μΩ·m）远低于镍硅合金（0.81μΩ·m），对电磁干扰的敏感度更低。解决方案：

1. 优先选用绞合线结构的热电偶
2. 在干扰强烈区域，E型需配合RFI滤波器使用
3. K型建议采用接地型保护管

5. 选型决策树与典型应用场景

5.1 选型逻辑流程图

plaintext复制开始
│
├─ 温度>800°C? → 是 → 选择K型
│  否
├─ 需要高精度? → 是 → 选择E型（<600°C）
│  否
├─ 存在腐蚀气体? → 是 → 选择E型
│  否
├─ 预算紧张? → 是 → 选择E型（便宜25%）
│  否
└─ 默认选择K型

5.2 经典应用案例

K型首选场景：

• 锅炉燃烧监控（耐受1300°C高温）
• 热处理炉温控（800-1100°C最佳段）
• 发动机排气测温（需配合陶瓷保护管）

E型优势场景：

• 食品加工线（50-300°C高精度需求）
• 实验室恒温槽（±0.1°C控制精度）
• 冷藏链监测（-50~50°C低温稳定性）
• 塑料挤出机（抗有机蒸汽腐蚀）

6. 使用维护的实战技巧

6.1 延长寿命的实操方法

在钢厂轧制生产线中，我们总结出以下经验：

• 对K型热电偶：

  • 每月用细砂纸轻磨测量端（去除氧化层）
  • 在800°C以上环境使用时，通入微量氢气还原氧化铬
  • 避免骤冷骤热（温度梯度<100°C/min）

• 对E型热电偶：

  • 定期用酒精擦拭电极（防止有机物污染）
  • 在300°C以上使用时加装辐射屏蔽罩
  • 存储时保持干燥（铜镍合金易吸潮）

6.2 信号处理要点

• K型信号放大建议：

  • 低噪声运放（如AD8495）
  • 增益设置40倍左右
  • 必须做冷端补偿（芯片内置或冰点基准）

• E型信号特点：

  • 输出阻抗约15Ω（比K型低30%）
  • 适合长线传输（百米级无需中继）
  • 但需注意导线电阻匹配（建议3线制接法）

某次调试中发现，当E型热电偶引线电阻超过5Ω时，每增加1Ω会引入约0.3°C的测量误差。改用22AWG低阻导线后，系统精度从±1.2°C提升到±0.4°C。

7. 成本效益深度分析

7.1 全生命周期成本模型

以某汽车厂涂装车间为例（年用量500支）：

虽然K型单价较高，但其在高温段的稳定性实际上带来了更长的使用寿命。但在300°C以下场景，E型的经济性优势明显。

7.2 混用策略案例

某石化企业采取分级测温方案：

• 反应釜核心区（400-600°C）：采用K型铠装热电偶
• 外围管路（100-300°C）：使用E型廉价裸线偶
• 储罐区（-50~50°C）：配置E型防爆版本

这种组合使测温系统总成本降低37%，同时关键点测量精度提升20%。
