矢量网络分析仪原理与S参数测量技术详解

1. 矢量网络分析仪的核心原理与架构

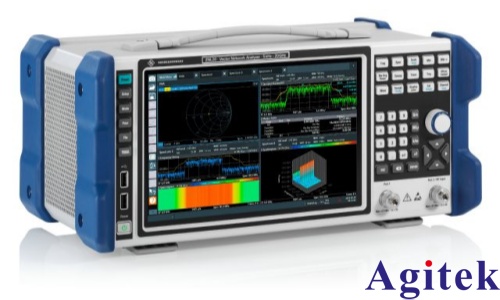

矢量网络分析仪（Vector Network Analyzer, VNA）作为射频微波领域的"黄金标准"测量工具，其核心在于对信号幅度和相位的同步测量能力。与传统标量仪器不同，VNA通过内置的相干接收机架构，能够精确捕捉电磁波在传输过程中的复数特性。

1.1 信号激励与响应机制

VNA工作时采用闭环测量系统：

1. 信号源：产生10MHz至110GHz（不同机型范围不同）的纯净射频信号，频率分辨率可达1Hz。现代VNA多采用锁相环频率合成技术，相位噪声低于-110dBc/Hz@10kHz偏移
2. 定向耦合器：将信号分离为入射波和反射波，典型方向性>40dB，确保信号分离纯度
3. 混频接收机：通过下变频将射频信号转为中频，采用IQ解调技术提取实部（I）和虚部（Q）分量

关键提示：VNA测量精度直接依赖于本振信号的相位稳定性，这也是为什么高端机型会采用恒温晶体振荡器（OCXO）

1.2 S参数测量原理

S参数（散射参数）是VNA的核心测量对象：

• S11：反射系数，计算公式为Γ=(b1/a1)|a2=0，反映端口匹配特性
• S21：传输系数，计算公式为S21=(b2/a1)|a2=0，表征器件增益/损耗
• 测量时通过误差修正模型消除系统误差，包括：
  • 直接性误差（ED）
  • 源匹配误差（ES）
  • 负载匹配误差（EL）

2. 校准技术与误差修正

2.1 SOLT校准详解

SOLT（Short-Open-Load-Thru）是最常用的校准方法：

1. 短路器：提供全反射（Γ=-1），相位参考点
2. 开路器：全反射（Γ=+1），与短路器形成180°相位差
3. 负载：50Ω匹配负载（Γ=0），建立幅度基准
4. 直通：连接两个测试端口，建立传输参考

校准步骤示例：

python复制# 伪代码展示校准流程
def SOLT_calibration():
    connect_short()  # 连接短路器
    measure_reflection()  # 测量反射参数
    connect_open()   # 切换开路器
    measure_reflection()
    connect_load()   # 连接匹配负载
    measure_reflection()
    connect_thru()   # 直通连接
    measure_transmission()
    calculate_error_terms()  # 计算12项误差项

2.2 TRL校准的适用场景

TRL（Thru-Reflect-Line）校准更适合非50Ω系统：

• 直通：建立传输参考
• 反射：使用高反射标准件（不要求已知Γ值）
• 延迟线：提供已知相位变化（典型λ/4长度）

3. 关键测量参数解析

3.1 S参数深度解读

S11测量要点：

• 反射损耗公式：RL(dB)=20log|S11|
• 测量动态范围需>100dB（高端机型）
• 典型应用：天线VSWR测量，公式VSWR=(1+|S11|)/(1-|S11|)

S21相位测量：

• 群延迟计算：τ=-dφ/dω (ps)
• 正交调制器测试需相位精度<0.1°

3.2 史密斯圆图实战应用

史密斯圆图是阻抗匹配的核心工具：

1. 归一化阻抗：z=Z/Z0
2. 反射系数：Γ=(z-1)/(z+1)
3. 匹配设计步骤：
   • 在圆图上标测点
   • 沿等电阻/电抗圆移动
   • 使用串联/并联元件调谐

4. 典型测量场景与技巧

4.1 滤波器特性测试

测试步骤：

1. 设置频率范围（通带+阻带）
2. 扫描点数≥1001点（确保分辨率）
3. 使用分段扫描优化速度：
   • 通带：1MHz步进
   • 阻带：10MHz步进
4. 插入损耗测量需前向+反向扫描取平均

避坑指南：测试高抑制滤波器时，需关闭VNA的谐波输出（-60dBc以下）

4.2 放大器非线性测量

压缩点测试方法：

1. 设置功率扫描范围（-30dBm至P1dB+10dB）
2. 开启接收机衰减保护（通常-30dBm输入）
3. 测量参数：
   • P1dB（增益压缩1dB点）
   • IIP3（三阶截取点）
4. 使用双音测试（间隔1MHz）测量IMD

5. 仪器对比与选型指南

5.1 VNA与其他仪器的区别

5.2 选型关键参数

1. 频率范围：选择覆盖被测器件3次谐波
2. 动态范围：至少比被测损耗大20dB
3. 迹线噪声：<0.005dB RMS（高端机型）
4. 端口数：多端口器件需选择4/8端口型号
5. 温度稳定性：<0.01dB/°C（计量级要求）

6. 维护与故障排查

6.1 日常维护要点

• 每月执行全端口校准验证
• 定期检查电缆磨损（建议扭矩<8in-lb）
• 保存校准套件定义文件（避免误用）
• 注意静电防护（射频端口ESD敏感度<100V）

6.2 常见故障处理

在多年的射频测试中，我发现保持测试环境温度稳定（±2°C）能显著提高重复测量精度。对于精密测量，建议在恒温实验室进行，并记录每次测量的环境参数作为质量追溯依据。
