西门子TIA Portal群控电梯系统设计与实现

1. 项目概述

这个三部十层群控电梯系统是基于西门子TIA Portal（博途）平台开发的完整解决方案。作为一名从事工业自动化控制系统设计多年的工程师，我经常遇到需要设计电梯控制系统的项目。与单部电梯相比，群控电梯系统的复杂程度呈指数级增长，需要考虑多部电梯之间的协同调度、优先级分配、故障处理等诸多因素。

本项目实现了三部电梯在十层建筑中的协同运行控制，所有功能均通过博途软件仿真实现，无需额外硬件设备即可验证系统功能。整套方案包含PLC程序、HMI人机界面、电气接线图、详细设计报告和技术说明PPT，是一个完整的交钥匙工程解决方案。

2. 系统架构设计

2.1 硬件架构

系统采用典型的工业自动化三层架构：

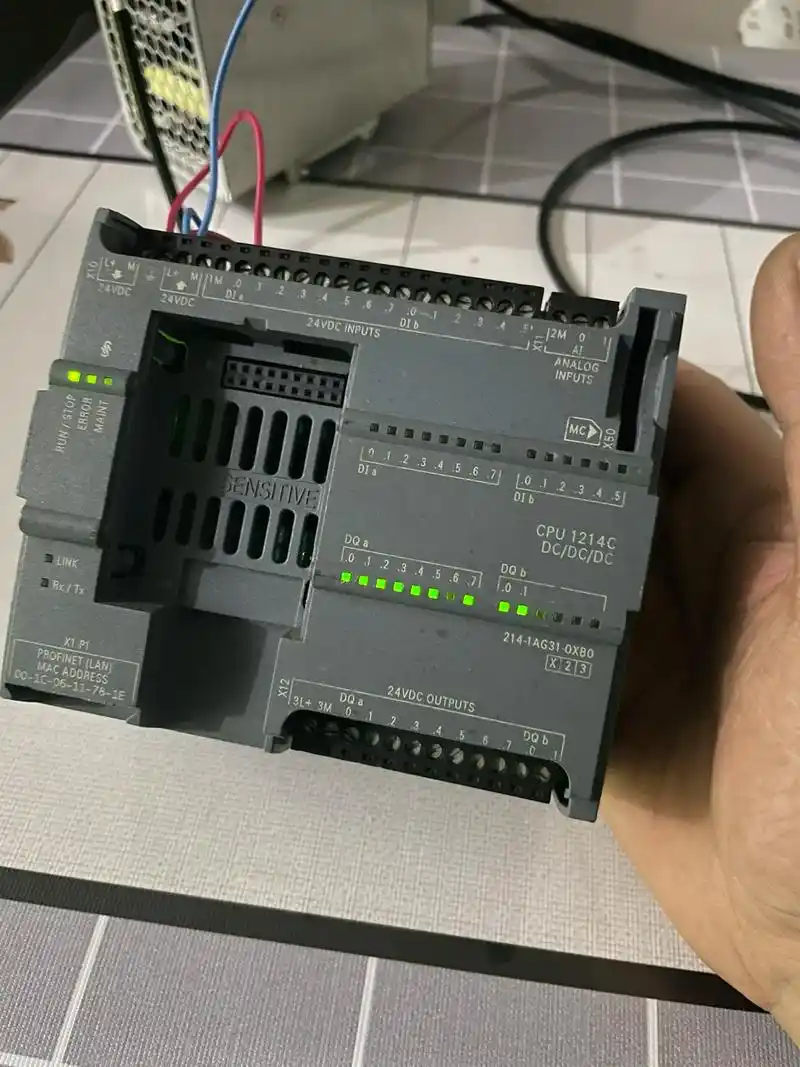

1. 控制层：西门子S7-1200/1500系列PLC作为主控制器
2. 操作层：KTP系列触摸屏作为人机交互界面
3. 执行层：包括电梯轿厢、门机、曳引机等执行机构

注意：在实际工程应用中，建议选用S7-1500系列PLC，其处理能力和通信性能更适合多电梯群控场景。

2.2 软件架构

软件部分全部基于TIA Portal V16开发，主要包含以下功能模块：

• 电梯调度算法核心（采用分区调度策略）
• 轿厢控制逻辑（包括运行、平层、开关门等）
• 安全保护系统（超速、困人、故障检测等）
• HMI监控界面（实时状态显示、参数设置）

3. 核心功能实现

3.1 群控调度算法

三部电梯的协同调度是系统最核心的功能。我们采用改进的"分区-需求预测"算法：

1. 将10层建筑划分为3个服务区：

   • 低区（1-3层）：电梯A主要负责
   • 中区（4-7层）：电梯B主要负责
   • 高区（8-10层）：电梯C主要负责

2. 需求预测机制：

   • 记录各时段各楼层呼叫频率
   • 在高峰时段预置电梯到高频楼层待命
   • 动态调整服务区边界

STL复制// 调度算法核心代码片段
IF "高峰模式" THEN
    CASE "当前时段" OF
        1: // 早高峰
            "电梯A".待命楼层 := 1;
            "电梯B".待命楼层 := 4;
            "电梯C".待命楼层 := 8;
        2: // 午
