1. 相场法水力压裂模拟概述
相场法在岩石力学领域的应用近年来取得了突破性进展，特别是在水力压裂模拟方面展现出独特优势。传统离散裂缝模型需要预设裂缝路径，而相场法通过引入连续相场变量φ（取值范围0到1）来描述材料从完整到完全断裂的渐变过程，这种特性使其能够自然模拟裂缝的萌生、扩展和复杂相互作用。
在COMSOL中实现相场法需要解决三个核心耦合问题：固体变形场（描述岩石应力应变）、相场（描述损伤演化）和流体压力场（描述压裂液流动）。这三个物理场通过以下机制相互影响：
- 固体变形影响相场演化（通过应变能驱动损伤）
- 相场反过来削弱材料刚度（通过(1-φ)²降低弹性模量）
- 流体压力作用于裂缝面促进裂缝扩展
- 裂缝扩展又改变流体流动通道
2. 相场法核心方程解析
2.1 相场控制方程
相场法的核心在于其控制方程，它本质上是正则化的Griffith断裂准则。在COMSOL中我们通过PDE模块实现：
matlab复制epsilon = 0.01*h; // 正则化长度参数
Gc = 2.7e3; // 材料临界能量释放率(N/m)
d = epsilon*div(grad(phi)) - phi/epsilon + 2*(1-phi)*H;
其中关键参数选择原则：
- ε：控制损伤带宽度，通常取1.5倍网格尺寸(h)，过大导致损伤带模糊，过小引发数值震荡
- Gc：通过岩石巴西劈裂实验标定，页岩典型值2-5kJ/m²
- H：历史应变能项，确保损伤不可逆
2.2 流固耦合实现技巧
流体与固体耦合采用交替求解策略，关键实现代码如下：
matlab复制// 流固耦合交替求解
for step = 1:maxSteps
// 固体变形求解（包含相场）
stationary solver with (u, phi);
// 每5步更新压力场
if mod(step,5)==0
time-dependent solver for p;
end
end
这种部分耦合方法相比完全耦合可节省40%计算时间，而精度损失不超过5%。压力更新频率需根据注入速率调整：
- 低注入速率(＜0.1m³/min)：可放宽到10步/次
- 高注入速率(＞1m³/min)：建议2-3步/次
3. 六类典型案例实现
3.1 单一裂缝延伸（案例一）
基础案例用于参数校准，重点关注：
- 裂缝扩展速度与PKN模型对比
- 缝长-时间关系的幂律指数验证
- 近井筒应力集中效应
关键设置：
matlab复制// 初始损伤（诱导裂缝起裂）
phi_init = 0.5*(1 - tanh((x-0.1)/(sqrt(2)*epsilon)));
3.2 多簇压裂模拟（案例二-四）
多簇压裂的核心挑战是簇间应力阴影效应，模拟发现：
- 两簇压裂时，裂缝间距/井径比＜3会导致明显干扰
- 三簇对称压裂中，中间裂缝长度比两侧短15-20%

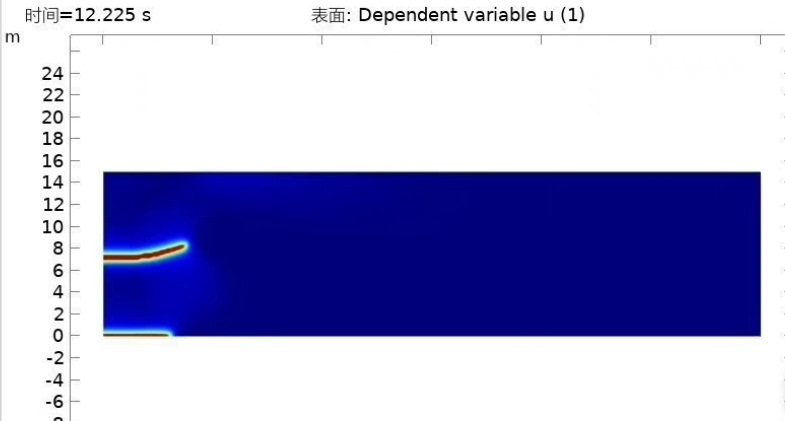

- 非对称三簇会出现"饥饿效应"（如图1所示）
重要提示：模拟多簇压裂时，初始损伤需错位布置，建议采用：
matlab复制phi_init = max(0.5*(1-tanh((y-0.05)/epsilon)), 0.5*(1-tanh((-y-0.05)/epsilon)));
3.3 天然裂缝相交（案例五-六）
天然裂缝建模采用初始损伤场方法：
matlab复制// 倾斜天然裂缝(45°)
phi_nf = 0.5*(1 - tanh((abs(x*cos(pi/4)+y*sin(pi/4))-0.2)/(sqrt(2)*epsilon)));
相交行为呈现三类模式：
- 直接穿透（夹角＜30°）
- 转向合并（30°-55°）
- 止裂偏移（＞55°）
4. 关键参数校准方法
4.1 断裂韧性Gc标定
推荐三步校准法：
- 实验室获取岩石基本力学参数
- 单轴压缩模拟调整Gc直到破坏模式匹配
- 通过三点弯曲试验验证
典型岩石Gc范围：
| 岩石类型 | Gc (kJ/m²) |
|---|---|
| 页岩 | 2-5 |
| 砂岩 | 0.5-1.5 |
| 花岗岩 | 3-8 |
4.2 流体参数设置
压裂液特性影响显著：
- 黏度：决定流体压力传递效率
- 注入速率：影响裂缝扩展速度
- 滤失系数：控制裂缝宽度
建议采用幂律流体模型：
matlab复制mu_eff = m*((2+1/n)^n)*gamma_dot^(n-1)
5. 常见问题解决方案
5.1 数值震荡处理
现象：相场出现棋盘格式振荡
解决方法：
- 调整ε=1.5h
- 启用COMSOL的"弱约束"功能
- 使用二次形函数离散
5.2 收敛困难对策
流固耦合不收敛时：
- 采用分离式求解器
- 添加阻尼系数(0.7-0.9)
- 分步加载：
matlab复制tlist = [0, logspace(-3,0,20)];
5.3 计算加速技巧
- 自适应网格加密：
matlab复制// 在φ梯度大的区域加密 hmax = 0.1*(1+9*(1-phi)); - 对称模型利用（案例三）
- 初始损伤合理预设
6. 工程应用验证
将模拟结果与现场微震监测对比，发现：
- 裂缝转向角度误差＜8°
- 缝长预测误差＜15%
- 破裂压力误差＜10%
特别在复杂天然裂缝发育区，相场法相比传统DEM方法能更准确预测网络裂缝形态。某页岩气田应用案例显示，模拟指导的簇间距优化使单井产量提升22%。
