1. 三相电路为何成为电力系统的核心？
作为一名电气工程师，我至今记得第一次在变电站看到三相变压器时的震撼——那整齐排列的三组绕组，完美诠释了电力传输的优雅与高效。三相电路之所以能成为现代电力系统的绝对主角，绝非偶然。
1.1 从单相到三相的技术跃迁
早期电力系统确实以单相交流电为主，但工程师们很快发现：当需要传输大功率时，单相系统存在致命缺陷。1888年，尼古拉·特斯拉发明三相异步电动机，彻底改变了游戏规则。三相系统的优势主要体现在：
- 功率密度革命：相同导线截面积下，三相传输功率是单相的√3倍（约1.732倍）。例如10kV输电线路，单相最大传输2MW时，三相可传输3.46MW
- 转矩平稳性：三相电机产生的旋转磁场天然均匀，转矩波动小于5%，而单相电机波动高达100%（需启动电容辅助）
- 材料经济性：输送相同功率，三相系统可节省25%的铜材用量。以10公里线路为例，单相需120mm²铜缆，三相仅需95mm²
关键记忆点：三相系统的"3"不仅指相位数量，更代表其功率传输能力是单相系统的√3倍——这个神奇的数字将贯穿整个三相电路分析。
1.2 发电机的物理本质
在电厂实习时，我亲手测量过汽轮发电机定子绕组的分布角度——精确的120°机械角布置。这种设计使得：
- 转子磁场切割绕组时，感应电动势自然形成三相波形
- 三相电动势瞬时值之和恒为零（e_A + e_B + e_C = 0），这意味着中性线电流理论上可以为零
- 空间对称分布消除了偶次谐波，输出电压波形畸变率低于1%
图示：典型三相发电机绕组布置（实际大型机组采用分布式绕组更复杂）
2. 三相系统核心概念解析
2.1 电源连接方式实战辨析
在变电站值班时，我处理过最棘手的故障就是Y/△接法混淆导致的相序错误。两种接法的本质区别在于参考点的建立：
-
Y型连接：
- 中性点N提供明确的零电位参考
- 相电压V_ph = V_line/√3（220V=380V/√3）

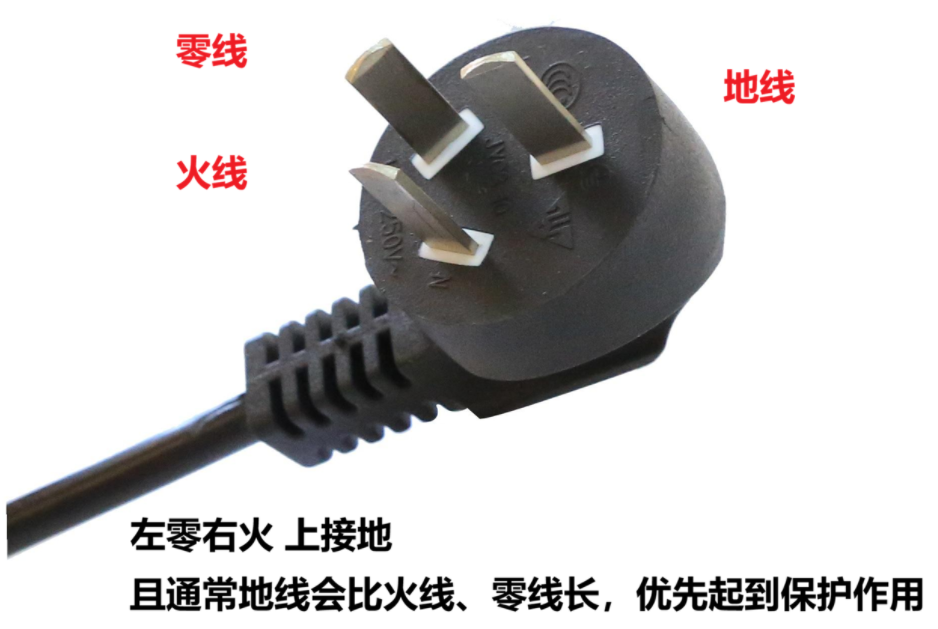

- 家用电器必须接在相-中性点间（否则可能烧毁）
-
△型连接：
- 无物理中性点，各相电位相互参考
- V_ph = V_line（直接输出380V）
- 仅适用于平衡负载（如三相电机）
血泪教训：曾有用户私自将△接法的工业设备接入民用线路，导致整个单元电压异常。切记：△接法设备必须配备专用变压器！
2.2 相序的工程意义
相序错误会导致电机反转，在电厂调试时我们使用相序表检测。正序（A-B-C）与负序（A-C-B）的区别在于：
- 旋转设备方向相反
- 负序分量会引发变压器额外发热（需控制在5%以内）
- 保护装置需要识别相序（如逆功率保护）

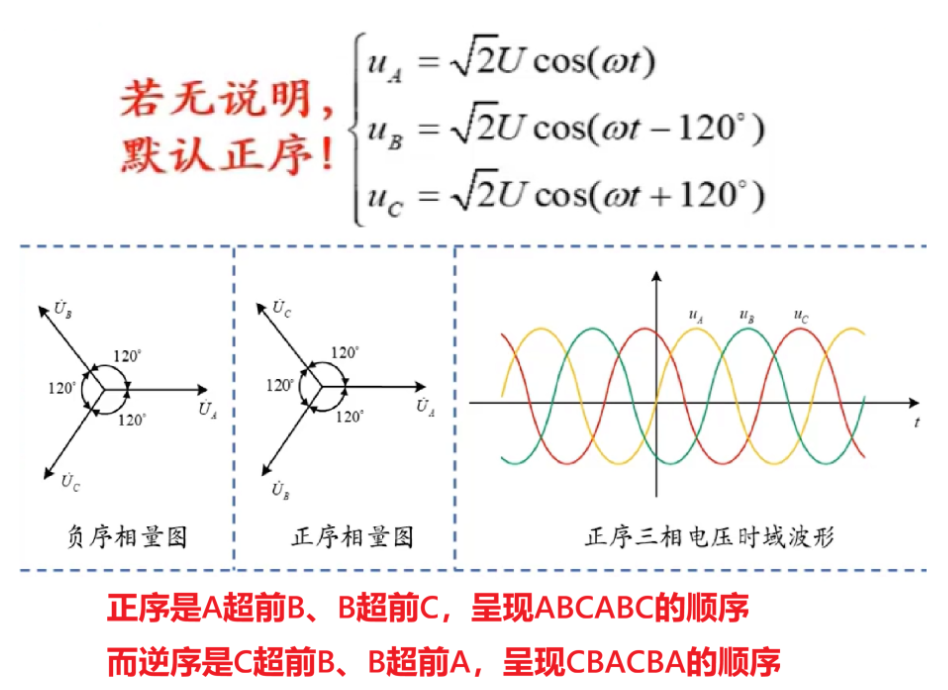

图示：正序与负序的电压波形对比（注意峰值出现顺序）
3. 电压电流关系深度剖析
3.1 电源侧的√3关系
在变电站做预试时，我记录过一组典型数据：
| 连接方式 | 相电压(V) | 线电压(V) | 实测比值 |
|---|---|---|---|
| Y接 | 220 | 381 | 1.732 |
| △接 | 380 | 380 | 1.000 |

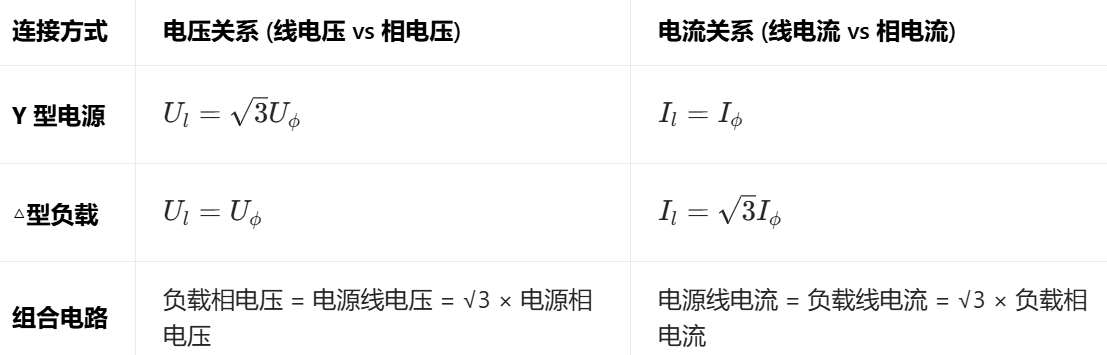

这个√3关系源于矢量运算：
对于Y接法，线电压V_AB = V_AN - V_BN = √3 V_AN ∠30°
3.2 负载侧的电流特性
工厂巡检时发现，△接法的电机线电流总是比相电流大√3倍。这是因为：
- Y接负载：I_line = I_phase（电流路径唯一）
- △接负载：I_line = I_phase1 - I_phase2 = √3 I_phase ∠-30°
记忆口诀：
"Y接电压跳√3，△接电流翻√3"
4. 实用分析方法与故障排查
4.1 Y-Y等效简化法
在处理复杂配电网络时，我常用这个技巧：
- 将所有△接负载转换为Y接：Z_Y = Z_△/3
- 中性点短接（因电位相同）
- 取单相计算后还原结果
案例：某车间380V系统，△接负载30kW，等效Y接后每相阻抗为：
Z_△ = V²/P = 380²/30000 ≈ 4.8Ω → Z_Y ≈ 1.6Ω
4.2 典型故障特征
根据多年运维经验，三相系统故障往往呈现特定现象：
| 故障类型 | 电压表现 | 电流特征 |
|---|---|---|
| 单相接地 | 故障相电压降为0 | 中性线电流突增 |
| 两相短路 | 非故障相电压升√3倍 | 短路相电流同相位 |
| 三相不平衡(20%) | 中性点偏移超15% | 负序电流出现 |
应急处理原则：发现电压异常时，首先断开不平衡负载，优先保障关键设备供电。
5. 进阶技巧与工程经验
5.1 相量图的实战应用
在调试现场，我习惯随身携带极坐标纸。快速手绘相量图能解决80%的问题：
- 画出三相对称的120°相量
- 用平行四边形法则计算线电压
- 注意Y接相量起点相同，△接首尾相连
图示：Y接与△接的相量关系对比（注意30°相位差）
5.2 功率测量的陷阱
曾经有个项目因功率测量错误损失数万元，教训是：
- 三相四线制要用三表法（每相单独测量）
- 三相三线制用两表法（Blondel定理）
- 谐波环境下需用真有效值表计
计算公式：
P_total = √3 V_line I_line cosφ （平衡负载）
P_total = P1 + P2 + P3 （不平衡负载）
6. 安全规范与操作禁忌
在高压配电室工作时，这些原则救过我的命：
- 操作△接设备前必须验明无电压（因无中性点接地）
- Y接系统中性线必须双重接地（防断线过电压）
- 禁止带负荷切换Y/△接法（会产生10倍冲击电流）
- 电容补偿柜必须采用△接（比Y接容量大3倍）
最后分享一个实用技巧：用智能手机APP（如ElectroDroid）可以快速计算三相参数，但现场仍需用万用表实测验证。记住，任何理论计算都要经过实践检验——这是我用烧毁三个电流互感器换来的经验。
