Abaqus轮胎仿真：二维轴对称建模与三维转换技术

1. 轮胎仿真技术概述

轮胎作为车辆唯一与地面接触的部件，其性能仿真一直是汽车工程领域的重点难点。传统物理测试成本高昂且周期长，而采用Abaqus进行虚拟仿真可以显著提高研发效率。在实际工程应用中，我们通常采用"二维轴对称建模→三维转换→工况模拟"的技术路线，这种方法相比直接三维建模可节省约70%的前处理时间。

关键提示：轮胎仿真必须考虑几何非线性（大变形）、材料非线性（橡胶超弹性）和接触非线性（胎面与地面相互作用）三大特征，这也是区别于常规结构分析的核心难点。

2. 二维轴对称建模关键技术

2.1 几何建模规范

在Abaqus/CAE中创建轮胎断面时，建议按照以下标准流程操作：

1. 使用Sketch模块精确绘制轮胎截面轮廓线
2. 关键区域必须设置参考点（胎冠中心、胎肩转折点等）
3. 保持轮廓线连续光滑（G1连续以上）
4. 对加强层、带束层等关键结构单独分区

python复制# 典型轮胎截面建模Python脚本示例
sketch = mdb.models['Model-1'].ConstrainedSketch(name='TireProfile',
    sheetSize=200.0)
sketch.ArcByCenterEnds(center=(0, 300), point1=(50, 300),
    point2=(-50, 300), direction=COUNTERCLOCKWISE)
p = mdb.models['Model-1'].Part(name='TireSection',
    dimensionality=AXISYMMETRIC, type=DEFORMABLE_BODY)
p.BaseShell(sketch=sketch)

2.2 网格划分策略

轮胎截面网格质量直接影响后续三维转换效果，需特别注意：

• 胎面区域采用结构化四边形网格（建议尺寸3-5mm）
• 胎侧使用自由网格划分，设置渐进式尺寸过渡
• 加强层用扫掠网格确保纤维方向一致性
• 整体长宽比控制在1:5以内

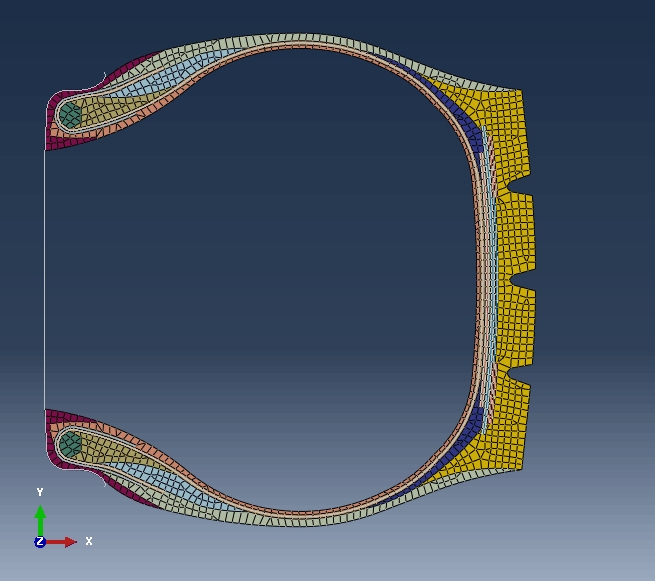

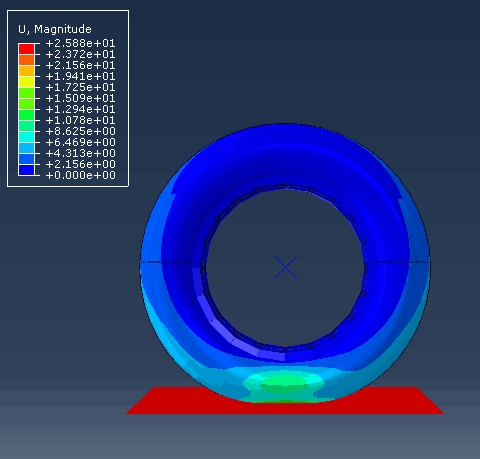

*图：典型的轮胎
