CTF图像隐写术：ZigZag变换与二维码解密实战

艾伦秋

1. 题目背景与文件分析

这道来自ISCTF2025的"小蓝鲨的二维码"题目属于Misc（杂项）类别，主要考察参赛者对文件分析、编码转换和图像处理技术的综合运用能力。题目提供了两个关键文件：enc.png和flag.png，我们需要通过一系列操作从这两个图像中提取出隐藏的flag。

提示：在CTF比赛中，Misc类题目往往需要选手具备"侦探式"的思维，善于从各种看似无关的线索中发现关联。

1.1 初始文件检查

首先对两个文件进行基础分析：

enc.png：经过特殊处理的二维码图像，表面看起来是损坏或加密的状态
flag.png：看似正常的二维码图像，但单独扫描无法获得有效信息

使用file命令查看文件基本信息：

bash复制$ file enc.png flag.png
enc.png: PNG image data, 256 x 256, 8-bit/color RGB, non-interlaced
flag.png: PNG image data, 256 x 256, 8-bit/color RGB, non-interlaced

两幅图像尺寸相同（256×256），都是标准的RGB彩色PNG格式，这提示我们可能需要将两幅图像进行某种形式的组合或比对。

2. 加密图像初步分析

2.1 文件尾部隐藏信息

使用十六进制编辑器（如010 Editor或随波逐流工具）查看enc.png文件末尾，发现异常字符串：

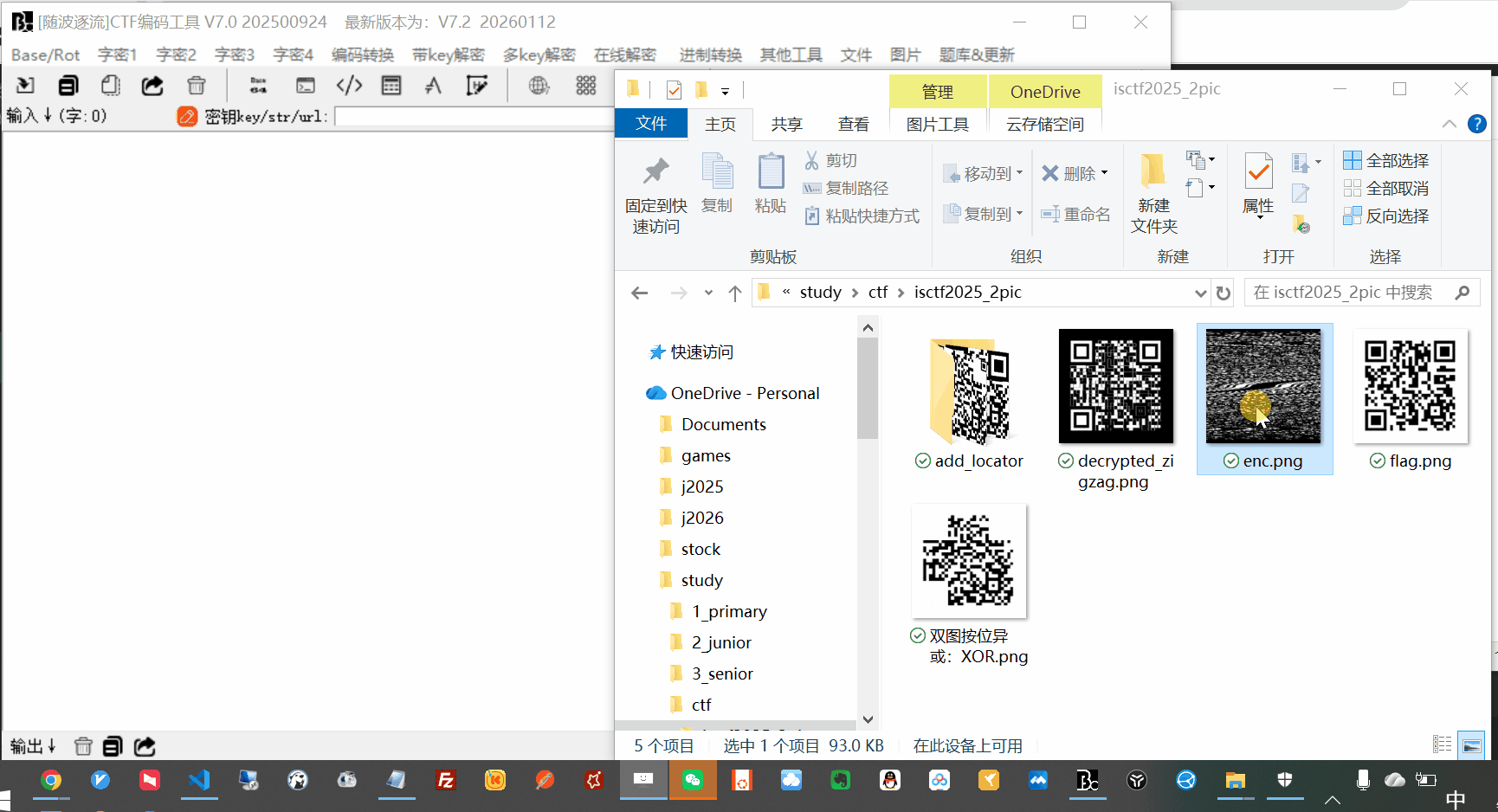

文件尾部十六进制视图

在文件末尾发现可疑字符串：23xXvfzai

经验之谈：PNG文件的标准结尾应该是IEND块，如果在IEND之后还有数据，很可能是出题人故意隐藏的线索。

2.2 Base58解码

将发现的字符串23xXvfzai进行Base58解码（可以使用在线工具如CyberChef）：

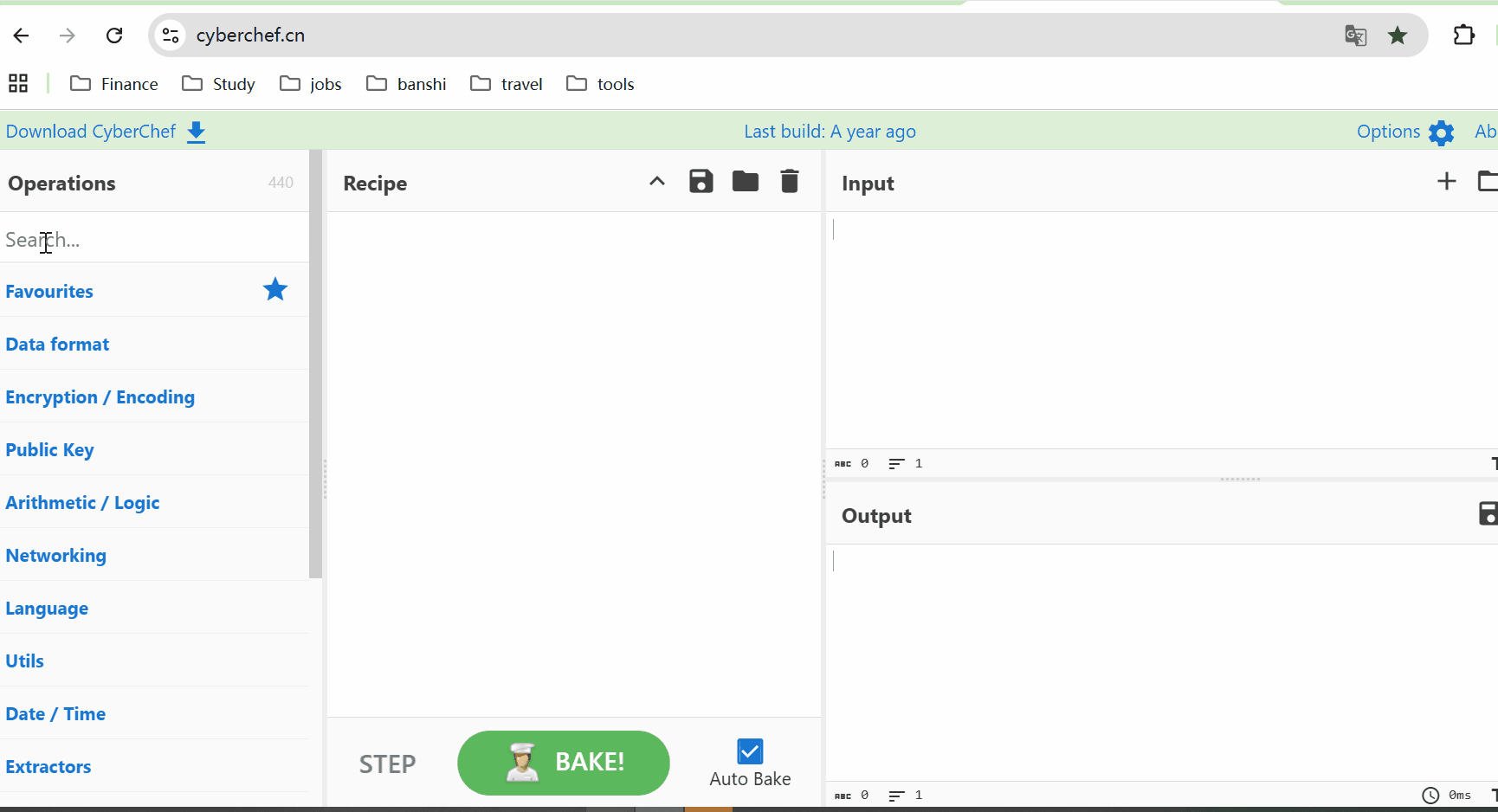

Base58解码过程

解码结果为：zigzag

这明显是一个提示，说明enc.png图像可能使用了ZigZag变换进行加密。

3. ZigZag变换还原

3.1 ZigZag变换原理

ZigZag变换是一种常用于图像加密的扫描方式，其核心思想是按照"之"字形路径遍历图像像素。在加密时，像素被按照这种特殊顺序重新排列；解密时则需要逆向操作。

典型的ZigZag扫描顺序如下图所示：

code复制(0,0) → (0,1) → (1,0) → (2,0) → (1,1) → (0,2) → (0,3) → ...

3.2 Python实现ZigZag还原

我们需要编写Python脚本对enc.png进行ZigZag逆变换还原。以下是完整的实现代码：

python复制import numpy as np
import cv2
import os

def zigzag_indices(rows, cols):
    """生成ZigZag扫描顺序的索引列表"""
    indices = []
    for diag in range(rows + cols - 1):
        if diag % 2 == 0:  # 偶数对角线，方向为右上
            r = min(diag, rows - 1)
            c = diag - r
            while r >= 0 and c < cols:
                indices.append((r, c))
                r -= 1
                c += 1
        else:  # 奇数对角线，方向为左下
            c = min(diag, cols - 1)
            r = diag - c
            while c >= 0 and r < rows:
                indices.append((r, c))
                r += 1
                c -= 1
    return indices

def zigzag_unscramble_2d(matrix_2d):
    """对二维矩阵进行ZigZag逆变换"""
    rows, cols = matrix_2d.shape
    indices = zigzag_indices(rows, cols)
    flattened = matrix_2d.flatten()
    unscrambled = np.zeros_like(matrix_2d)
    for idx, (r, c) in enumerate(indices):
        unscrambled[r, c] = flattened[idx]
    return unscrambled

def zigzag_unscramble_image(img):
    """对图像进行ZigZag逆变换，支持灰度图和RGB图"""
    if img.ndim == 2:  # 灰度图
        return zigzag_unscramble_2d(img)
    elif img.ndim == 3 and img.shape[2] == 3:  # RGB图
        unscrambled = np.zeros_like(img)
        for ch in range(3):  # 分别处理三个通道
            unscrambled[:, :, ch] = zigzag_unscramble_2d(img[:, :, ch])
        return unscrambled
    else:
        raise ValueError("仅支持灰度图或标准RGB彩色图")

if __name__ == "__main__":
    encrypted_image_path = "enc.png"

    # 检查文件是否存在
    if not os.path.exists(encrypted_image_path):
        print(f"错误：找不到加密图像文件'{encrypted_image_path}'")
        print("请确保加密图像文件存在，或修改文件路径。")
        exit(1)

    # 读取图像
    img_bgr = cv2.imread(encrypted_image_path)
    if img_bgr is None:
        print("无法读取加密图像，请检查路径或格式是否支持")
        exit(1)

    # 转换颜色空间(BGR→RGB)
    img_rgb = cv2.cvtColor(img_bgr, cv2.COLOR_BGR2RGB)
    print(f"成功读取加密图像，尺寸: {img_rgb.shape}")

    # 执行ZigZag逆变换
    decrypted_img = zigzag_unscramble_image(img_rgb)

    # 转换回BGR并保存
    decrypted_bgr = cv2.cvtColor(decrypted_img, cv2.COLOR_RGB2BGR)
    output_path = "decrypted_zigzag.png"
    cv2.imwrite(output_path, decrypted_bgr)
    print(f"图像已解密并保存为: {output_path}")

3.3 脚本使用说明

确保已安装必要的Python库：

bash复制pip install numpy opencv-python

将脚本保存为zigzag_decrypt.py，与enc.png放在同一目录下
运行脚本：
```
bash复制python zigzag_decrypt.py
```

避坑指南：如果遇到OpenCV读取图像失败的问题，请检查：

文件路径是否正确

文件是否损坏

OpenCV是否安装正确

4. 图像组合与异或操作

4.1 双图异或原理

现在我们有：

decrypted_zigzag.png：经过ZigZag还原的图像
flag.png：原始提供的另一幅图像

CTF中常见的图像处理技术包括：

简单叠加（Alpha混合）
按位运算（AND/OR/XOR）
通道分离与重组

这里我们需要使用**按位异或(XOR)**操作，因为：

XOR是可逆操作
常用于信息隐藏和加密
两个看似无关的图像经过XOR可能显现隐藏信息

4.2 使用随波逐流工具进行异或

使用"随波逐流"工具进行双图异或操作：

打开工具，选择"图片-双图组合"功能
选择"按位异或"操作模式

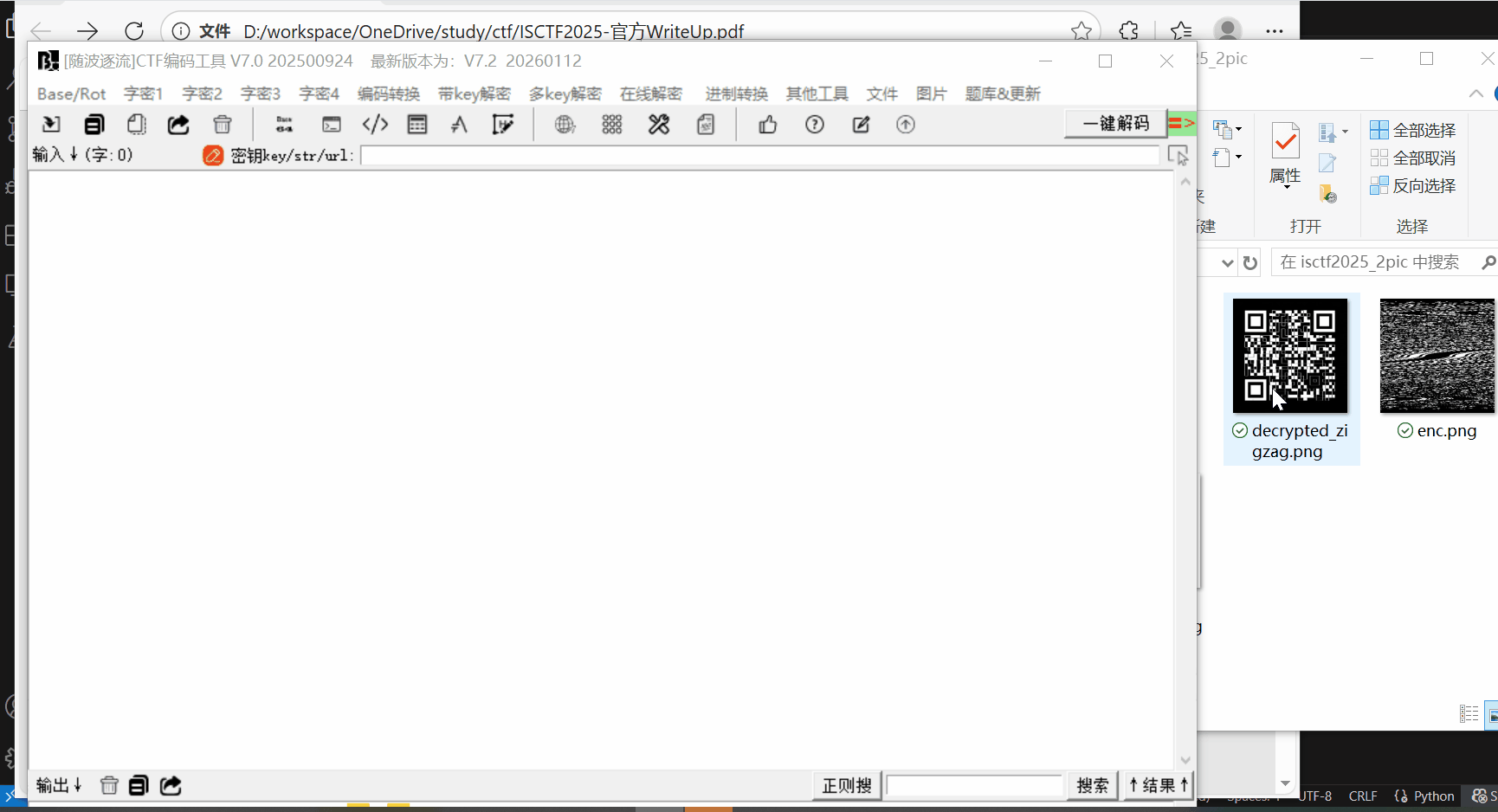

双图异或操作过程

得到的XOR图像如下：

异或结果图像

4.3 异或结果分析

观察XOR.png，可以看到：

图像中出现了类似二维码的结构
但缺少标准的二维码定位标记（三个角落的方形标记）
这意味着我们需要手动添加定位标记才能扫描

5. 二维码重构与扫描

5.1 二维码结构基础

标准QR码包含以下关键部分：

定位图案：三个角落的大正方形，用于确定二维码方向和位置
对齐图案：较小的正方形，辅助校正变形
时序图案：黑白相间的线条，帮助确定模块大小
格式信息：存储纠错级别和掩码模式
数据区域：实际存储信息的模块

5.2 添加定位标记

使用"随波逐流"工具的"图片-二维码添加定位符"功能：

选择XOR.png作为基础图像
工具会自动识别并添加标准QR码定位标记
生成可扫描的二维码图像

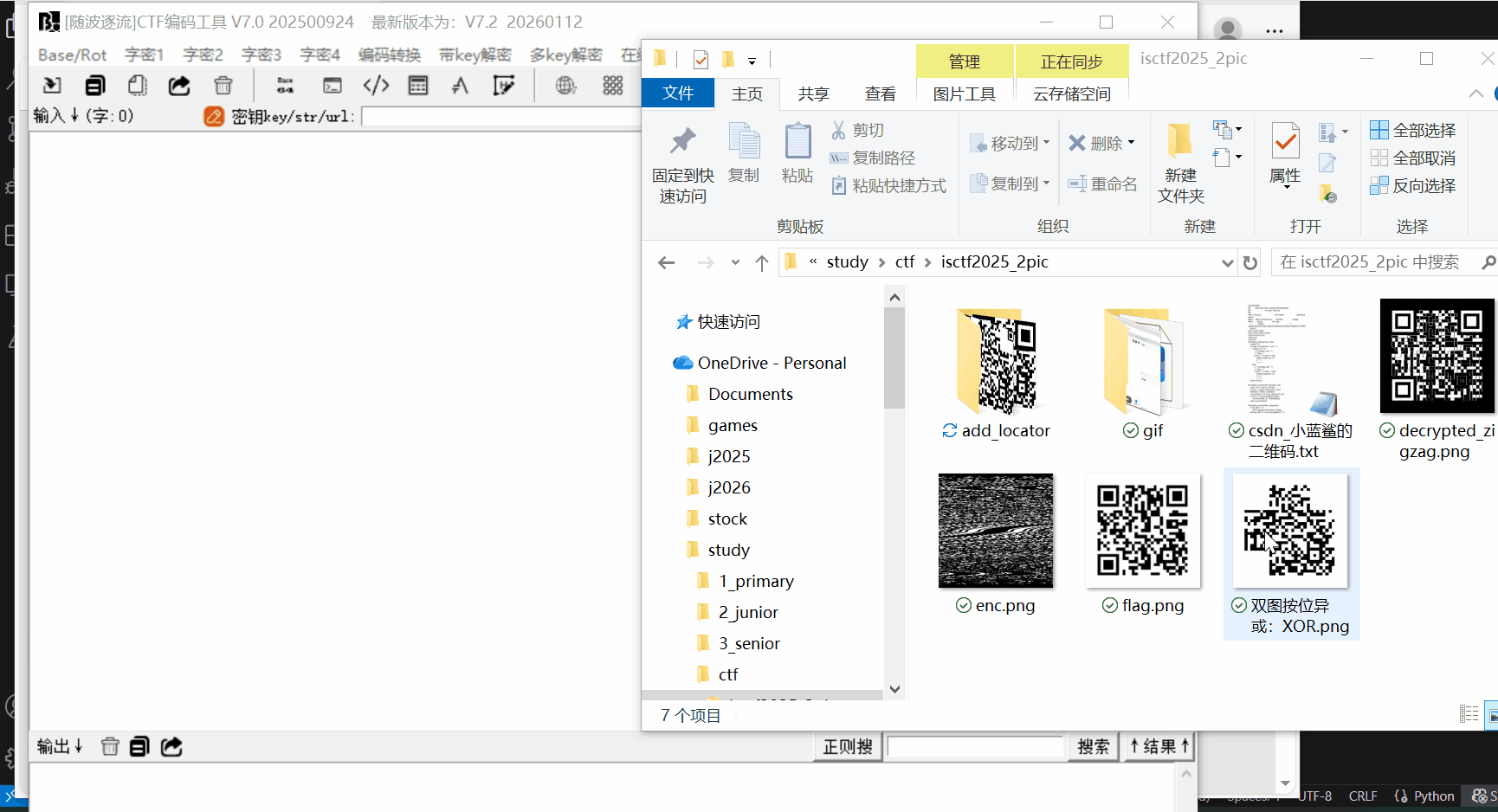

添加定位标记过程

5.3 扫描获取flag

使用手机微信或其他二维码扫描工具扫描处理后的二维码，即可获得比赛flag。

专业提示：如果扫描不成功，可以尝试：

调整图像对比度

确保定位标记大小比例正确

尝试不同的二维码扫描工具

6. 技术总结与扩展

6.1 解题流程回顾

文件分析：检查文件尾部隐藏信息
编码转换：Base58解码获得提示
图像处理：ZigZag逆变换还原图像
密码学操作：双图按位异或
信息重构：添加二维码定位标记
信息提取：扫描二维码获取flag

6.2 相关技术扩展

Base系列编码：CTF中常见的编码方式包括Base16/32/58/64/85等，各有特点：
- Base58：去除了容易混淆的字符(0,O,I,l等)，常用于比特币地址
- Base64：最常见的编码，使用A-Z,a-z,0-9,+,/
图像加密技术：
- 像素重排（如ZigZag、Arnold变换）
- 像素值变换（异或、加减、置换）
- 频域变换（DCT、DFT、小波变换）
二维码隐写术：
- 利用纠错码特性隐藏信息
- 修改模块颜色或排列
- 多层二维码叠加

6.3 实战建议

工具准备：
- 十六进制编辑器：010 Editor、WinHex、随波逐流
- 编码工具：CyberChef、Python base64模块
- 图像处理：OpenCV、Pillow、GIMP
解题思路：
- 先检查文件头和尾
- 尝试常见编码和加密方式
- 注意题目给出的任何提示（如文件名、大小等）
- 当有两幅图像时，考虑组合操作（异或、叠加等）
技能提升：
- 学习基本的图像处理算法
- 熟悉常见编码的特点和识别方法
- 积累CTF常见套路和解题模式

在实际比赛中，这类题目通常需要综合运用多种技术，关键在于细心观察和系统性思考。通过这道题目，我们不仅学习了几种实用的技术，更重要的是培养了分析问题和分步解决的思维能力。
