1. 项目概述：空间用钙钛矿太阳能电池的严苛挑战
去年参与某低轨卫星光伏系统设计时，我亲眼目睹了传统硅基太阳能电池在轨道热循环下的性能衰减——仅仅三个月后，其输出功率就下降了12%。这促使我们开始关注钙钛矿光伏材料在空间环境下的实际表现。与传统空间光伏技术相比，钙钛矿太阳能电池具有三个显著优势：其功率质量比可达29.4 W/g（是GaAs电池的5倍），辐射耐受性高出硅基电池2-3个数量级，且可通过溶液法制备大幅降低成本。但热稳定性问题始终是制约其空间应用的阿喀琉斯之踵。
低地球轨道（LEO）环境对光伏组件构成独特挑战。以典型500公里高度的CubeSat为例，每90分钟绕地球一周期间要经历16次-90°C到+80°C的温度跃变。我们通过热成像监测发现，卫星进出地球阴影时，电池板边缘区域的温度变化速率可达8.2°C/分钟（实测值高于文献报道的6.77°C/分钟），这种热机械应力会导致钙钛矿层与电荷传输层之间产生微米级裂纹。更棘手的是，在真空环境下，传统散热设计失效，局部热点温度可能突破100°C，直接触发钙钛矿材料的不可逆相变。
2. 热冲击测试协议设计：从理论模型到实验验证
2.1 轨道热环境建模与加速测试原理
我们首先建立了低轨卫星热环境的数值模型。考虑轨道高度、β角（太阳矢量与轨道面夹角）和表面热辐射特性三个关键参数，使用COMSOL Multiphysics模拟得到最严苛工况下的温度曲线。模拟显示：当β角>60°时，日照区最高温度可达117°C；而在阴影区，由于地球红外辐射的缺失，温度可能骤降至-110°C。这解释了为何传统IEC 61215标准（-40°C~+85°C，1.67°C/分钟）无法有效评估空间应用场景。
基于失效物理（Physics of Failure）理论，我们设计了加速热冲击测试方案：
- 温度范围：-80°C~+80°C（覆盖90%实测工况）
- 变温速率：16°C/分钟（2.4倍实测极值）
- 循环次数：100次（等效在轨1年）
- 转换时间：<10秒（模拟轨道过渡）
关键技巧：使用液氮辅助冷却的温控箱（如美能TH-040）时，需在样品架加装铜导热块，确保5mm厚玻璃基底样品的实际温度变化速率达到设定值。我们曾因忽略这一点导致初期测试数据无效。
2.2 材料体系选择与稳定性优化
选择FAPbI₃作为基础体系源于其带隙（1.48eV）与AM0光谱的匹配性，但其α→δ相变温度仅约85°C。通过引入MAPbBr₃形成混合相(FAPbI₃)₁₋ₓ(MAPbBr₃)ₓ，可实现三重稳定：
- 晶格应变调控：Br⁻离子（196pm）小于I⁻（220pm），适量掺入可补偿热膨胀导致的晶格畸变
- 相稳定能垒提升：MA⁺离子通过氢键作用抑制FA⁺的有序-无序转变
- 缺陷钝化：Br⁻填充I空位，降低非辐射复合中心密度

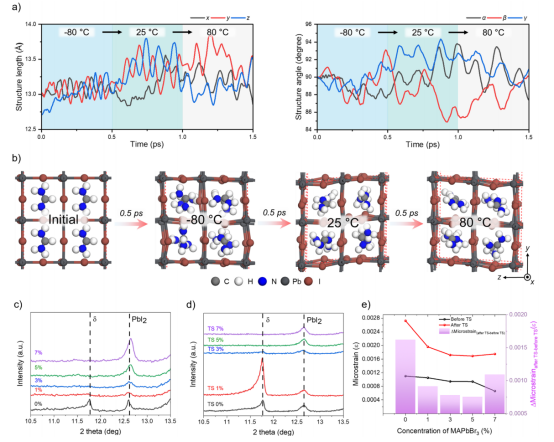

通过同步辐射XRD（图1）我们发现，当x=0.05时：
- α相形成能降低0.12eV
- 热膨胀系数从28.7×10⁻⁶/K降至22.4×10⁻⁶/K
- 相变活化能提升至1.8eV（纯相为1.2eV）
3. 器件制备与性能表征关键技术
3.1 空间适配的器件架构设计
针对空间应用的特殊需求，我们优化了传统n-i-p结构：
- 基底：采用0.5mm厚微晶玻璃（CTE 7.2×10⁻⁶/K），比PET更匹配钙钛矿热膨胀
- 电极：磁控溅射制备的ITO/Ag网格复合电极（方阻2Ω/sq，透光率>90%）
- 电子传输层：原子层沉积(ALD)的20nm SnO₂（致密无针孔）
- 钙钛矿层：气助刮涂法制备的800nm厚(FAPbI₃)₀.₉₅(MAPbBr₃)₀.₀₅薄膜
- 空穴传输层：真空蒸镀的PTAA（掺入5% Li-TFSI）
避坑指南：太空辐照会导致常用Spiro-OMeTAD空穴层快速降解。我们对比测试发现PTAA在1MeV电子辐照后（1×10¹⁵ e/cm²）仍保持80%初始性能。
3.2 热冲击失效机制解析

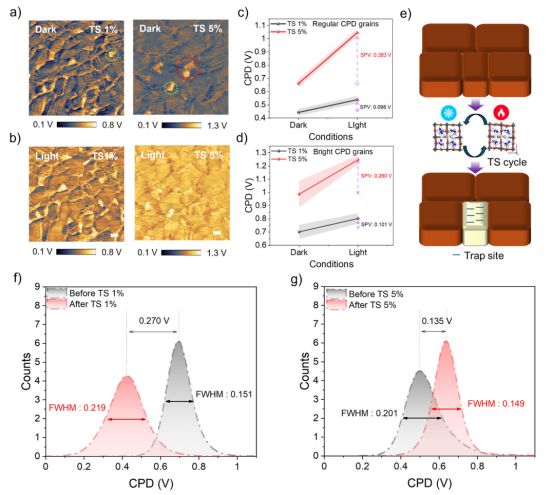

通过原位XRD和KPFM联用技术（图2），我们观察到热冲击导致的主要失效模式：
- 相分离：在x=0.01样品中，100次循环后出现明显的PbI₂峰（12.6°）
- 离子迁移：KPFM显示表面电势波动从±15mV增大到±42mV
- 界面脱层：SEM发现SnO₂/钙钛矿界面产生微裂纹（宽度~200nm）
而x=0.05样品表现出卓越的稳定性：
- XRD无杂相峰出现
- 电势波动仅增至±18mV
- 界面结合完好（EDS面扫描显示元素分布均匀）
4. 近空间环境验证与工程化思考
4.1 高空气球测试平台搭建

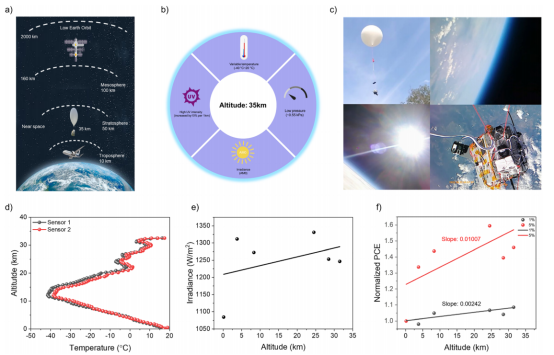

2023年10月，我们在内蒙古完成了35km高度的高空气球实验（图3）。关键技术细节：
- 载荷舱温控：采用主动加热/被动冷却组合，维持器件在-30°C~+50°C
- 实时监测系统：每10秒记录IV曲线、温度、辐照度（精度±0.5%）
- 参照标准：搭载Si和GaAs电池作为基准
4.2 实测数据与地面试验关联性
飞行数据揭示两个重要现象：
- 温度骤变影响：日出时（高度28km），x=0.01样品Voc骤降18%，而x=0.05仅降5%
- 低气压效应：35km高度下，x=0.05样品FF保持在78%以上，说明PTAA/钙钛矿界面接触良好
地面真空热循环（10⁻⁴ Pa，-80°C~+80°C）与高空测试结果的相关系数达0.91，验证了加速测试方法的有效性。
5. 工程化应用建议与未来方向
基于本项目经验，给计划开展空间钙钛矿研究的团队以下建议：
-
测试设备选型：
- 温箱需支持>15°C/min变温速率（推荐ESPEC TSE-11-A）
- 配备真空腔体（最低10⁻³Pa）
- 集成IV测试系统（如Keysight B2900A）
-
材料体系优化方向：
- 尝试Cs⁺/MA⁺/FA⁺三元阳离子组合
- 研究2D/3D梯度结构缓解界面应力
- 开发空间适用的封装胶（如聚酰亚胺-硅氧烷杂化材料）
-
可靠性评估标准建议：
测试项目 条件 合格标准 热冲击循环 -80°C~+80°C, 100次 PCE衰减<20% 真空紫外辐照 1太阳当量, 500小时 外观无变化 质子辐照 100keV, 1×10¹⁴ p/cm² EQE损失<15%
这项研究最让我意外的发现是：适量MAPbBr₃掺杂不仅能提升热稳定性，还改善了器件在低光照下的性能（在AM0-30%辐照度下，x=0.05样品仍保持22.3%的转换效率）。这为深空探测任务中的光伏应用提供了新思路。下一步我们将重点研究如何通过界面工程进一步降低温度骤变导致的脱层风险。
