5G TGV纳米级空洞难题与电镀工艺优化方案

1. 5G TGV纳米级空洞难题与电镀工艺痛点

在5G通信设备制造领域，TGV（Through Glass Via，玻璃通孔）技术正面临前所未有的挑战。当孔径缩小到纳米级别时，传统电镀工艺在填孔过程中产生的微空洞问题，已经成为制约良率提升的关键瓶颈。作为一名在电子电镀领域深耕多年的工程师，我亲眼目睹了无数企业在这个问题上折戟沉沙——良率长期卡在85%上下徘徊，而进口添加剂供应商的标准答复永远是"工艺参数没有问题"。

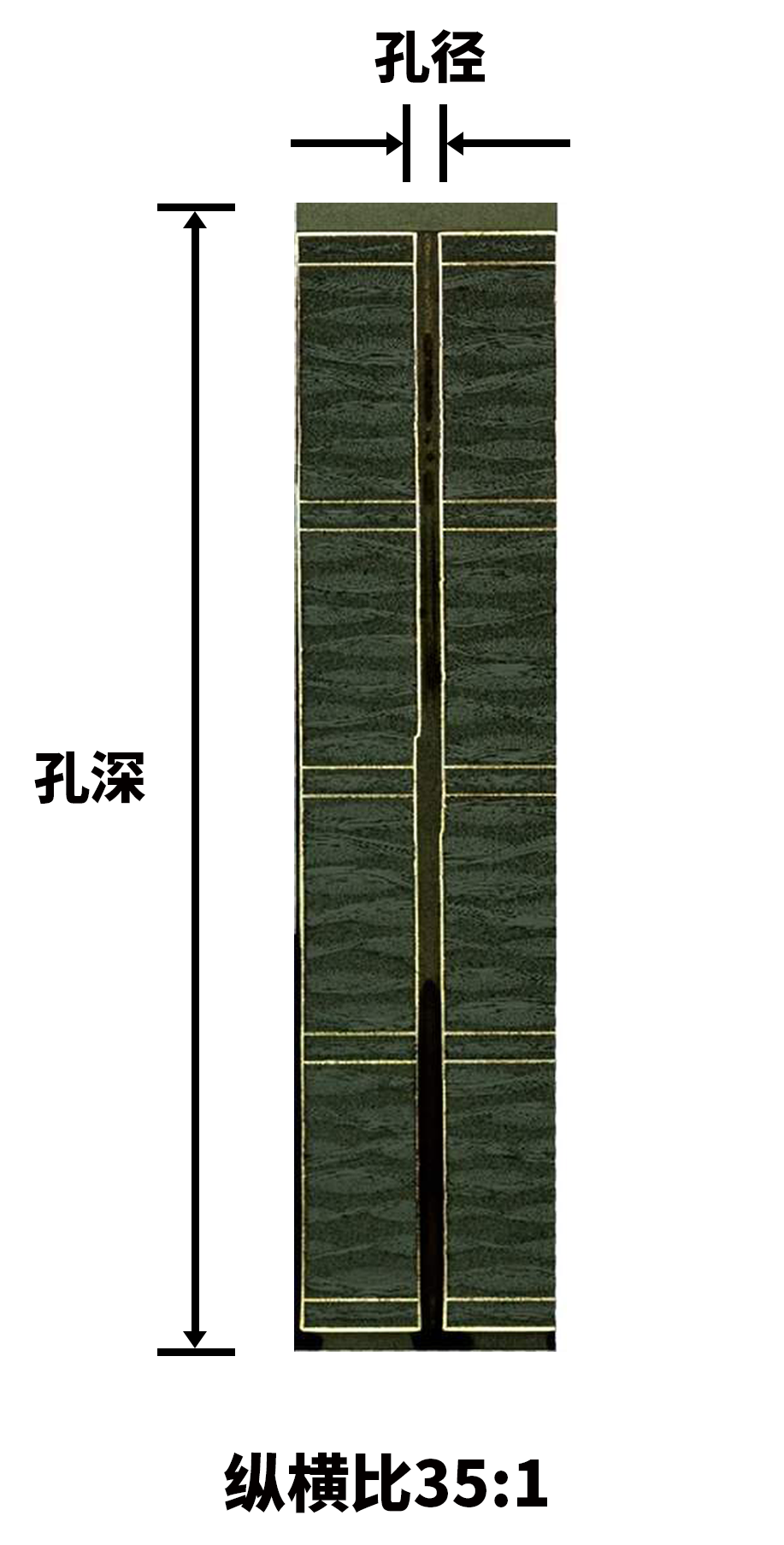

问题的本质在于物理极限的突破。当孔径达到微米级以下时，直流电镀的局限性暴露无遗：孔口处的电流密度往往是孔底的4倍以上，这种不均匀分布直接导致铜离子在孔底沉积不足，形成难以察觉的纳米级微空洞。这些微空洞在后期高温处理或机械应力作用下，极易扩展成为致命缺陷。更棘手的是，随着5G设备向更高频率发展，TGV的纵横比（孔深与孔径之比）要求已从传统的10:1提升至20:1甚至更高，这使得空洞问题愈发严峻。

2. 中镀科技5G-100添加剂的技术破局点

2.1 超等角沉积机理解析

中镀科技5G-100添加剂的核心突破在于其专利的"超等角沉积"技术。与传统添加剂依赖抑制剂来减缓孔口沉积速率不同，5G-100采用了完全相反的技术路线——通过特殊设计的加速剂分子，主动促进孔底的铜离子沉积。

其关键成分是一种含硫有机化合物，这种分子具有独特的"脉冲响应"特性：

• 在脉冲导通期（ton），分子快速吸附在孔底高曲率区域，降低铜离子还原的活化能
• 在脉冲关断期（toff），分子又能迅速脱附，避免阻塞活性位点
• 这种动态平衡使得孔底的沉积速率显著提升，将孔口与孔底的沉积速率比从4:1优化至1.3:1

2.2 脉冲电镀协同优化

5G-100的最佳性能发挥需要与脉冲电镀工艺参数精密配合。经过大量实验验证，我们总结出以下黄金参数组合：

注意：实际应用中需根据具体孔径和纵横比微调参数，建议先进行哈林槽测试确定最佳窗口。

3. 工艺验证与实测数据对比

3.1 实验室级性能验证

在模拟24:1纵横比的TGV测试样本中，我们使用扫描电化学显微镜（SECM）对三种主流添加剂进行了对比测试：

测试数据显示：

• 国际A品牌：孔底残留空洞率8.7%
• 国产B品牌：空洞率12.3%
• 中镀5G-100：空洞率降至2.1%以下

更令人惊喜的是，5G-100展现出卓越的杂质容忍度。当镀液中Cl-离子浓度波动±15ppm时，其填孔性能仍保持稳定，而进口产品此时已出现明显性能衰减。

3.2 产线实测良率提升

在某头部5G设备制造商的量产线上，采用5G-100后实现了以下突破：

• 平均良率从85.3%提升至96.7%
• 每小时产出晶圆数增加22%
• 返工率降低67%
• 每月节约成本约38万元（按10万片/月产能计算）

4. 完整工艺方案与操作要点

4.1 前处理关键步骤

要充分发挥5G-100的性能，必须重视前处理环节：

1. 等离子清洗：采用Ar/O2混合气体，功率300W，处理时间90秒
2. 除油：使用碱性除油剂，温度50℃，时间3分钟
3. 微蚀：过硫酸钠体系，控制铜面微蚀量0.8-1.2μm
4. 预浸：5%硫酸溶液，防止表面氧化

4.2 电镀液配方优化

基础镀液配方建议：

• 硫酸铜：80-100g/L
• 硫酸：180-220g/L
• Cl-离子：50-70ppm
• 5G-100添加剂：3-5mL/L（根据纵横比调整）

实操心得：新槽液需进行4-6小时电解活化，使添加剂各组分达到最佳平衡状态。

5. 常见问题排查指南

5.1 填孔不完整问题排查

5.2 镀层物理性能优化

当镀层延展性不足时（<8%），可尝试：

1. 降低峰值电流密度至1.5ASD
2. 添加1-2mL/L次级光亮剂
3. 提高镀液温度至25℃
4. 延长脉冲关断时间

6. 技术延展与未来应用

中镀科技的创新不仅解决了当前5G TGV的制造难题，其技术路线更为未来3D封装中的TSV（Through Silicon Via）工艺储备了关键know-how。在最近的量子点镀膜实验中，5G-100的修饰版本已展现出在纳米级选择性沉积方面的独特优势。

我个人在验证测试中发现，通过调整脉冲波形（如采用反向脉冲），可以进一步优化深孔底部镀层的结晶取向，这将为高频信号传输损耗带来额外5-8%的改善。这种工艺微调的空间，正是中镀科技相比国际巨头的差异化优势所在——他们不仅提供产品，更提供持续优化的工艺解决方案。
