1. 二阶Butterworth带通IIR滤波器设计概述
在数字信号处理领域，滤波器设计是一项基础而关键的技术。Butterworth滤波器因其在通带内具有最大平坦的幅度响应特性，成为工程实践中的常用选择。本次我们重点讨论二阶Butterworth带通IIR滤波器的MATLAB实现方案。
与高阶滤波器相比，二阶结构在计算复杂度和性能之间取得了良好平衡。其特点包括：
- 适中的过渡带陡峭度
- 通带内无纹波（最大平坦响应）
- 相对简单的实现结构
- 可预测的相位非线性特性
在实际工程中，这种滤波器常用于：
- 生物医学信号处理（如ECG信号提取）
- 音频处理中的特定频段提取
- 工业传感器信号去噪
- 通信系统中的频道选择
2. 滤波器设计原理与参数选择
2.1 Butterworth滤波器特性解析
Butterworth滤波器的核心特征是其幅频响应在通带内尽可能平坦。对于N阶滤波器，其幅度平方函数表示为：
|H(jω)|² = 1 / [1 + (ω/ωc)^(2N)]
其中ωc为截止频率，N为滤波器阶数。二阶设计(N=2)时，过渡带滚降率为-40dB/decade，能够满足多数中等精度应用需求。
2.2 关键设计参数确定
在设计带通滤波器时，需要明确以下参数：
-
采样频率(fs)：根据奈奎斯特准则，应大于信号最高频率的2倍。示例中采用1000Hz，适合处理300Hz以下的信号成分。
-
通带边界：
- 下限频率(flow)：80Hz
- 上限频率(fhigh)：120Hz
这两个参数决定了信号保留的频段范围。选择时应考虑：
- 目标信号的频谱分布
- 相邻干扰信号的频率间隔
- 所需的过渡带宽度
-
滤波器阶数：二阶设计在计算复杂度和性能间取得平衡。高阶滤波器虽然过渡带更陡峭，但会引入：
- 更大的群延迟
- 更高的计算成本
- 更严重的数值稳定性问题
3. MATLAB实现详解
3.1 信号生成与污染模型
matlab复制fs = 1000; % 采样频率(Hz)
t = 0:1/fs:2; % 2秒时间向量
f_target = 100; % 目标信号频率
f_low = 30; % 低频干扰
f_high = 300; % 高频干扰
% 合成受污染信号
target = 1.0 * sin(2*pi*f_target*t);
interference = 0.5*sin(2*pi*f_low*t) + 0.3*sin(2*pi*f_high*t);
noise = 0.1 * randn(size(t));
signal = target + interference + noise;
这种信号模型模拟了实际工程中常见的场景：
- 明确的目标信号成分（100Hz正弦波）
- 确定性干扰（30Hz和300Hz正弦波）
- 随机噪声（高斯白噪声）
3.2 滤波器设计与实现
matlab复制order = 2; % 二阶滤波器
[b, a] = butter(order, [80, 120]/(fs/2), 'bandpass');
filtered_signal = filtfilt(b, a, signal); % 零相位滤波
关键点说明：
butter()函数的第二个参数需要归一化到Nyquist频率（fs/2）- 'bandpass'参数指定带通类型
- 使用
filtfilt()实现零相位滤波，补偿IIR滤波器的非线性相位特性
注意：常规的
filter()函数会引入相位失真，而filtfilt()通过正向-反向滤波消除了相位非线性，但会加倍滤波器的阶数效应。
3.3 性能评估指标
示例代码中实现了三项关键性能评估：
-
信噪比改善(SNR Improvement)
matlab复制original_snr = 10*log10(passband_power_before/stopband_power_before); filtered_snr = 10*log10(passband_power_after/stopband_power_after); -
通带信号失真度
matlab复制distortion = 100 * abs(passband_power_after - target_power)/target_power; -
频带功率分析
使用bandpower()函数分别计算通带和阻带能量变化
4. 结果可视化与分析

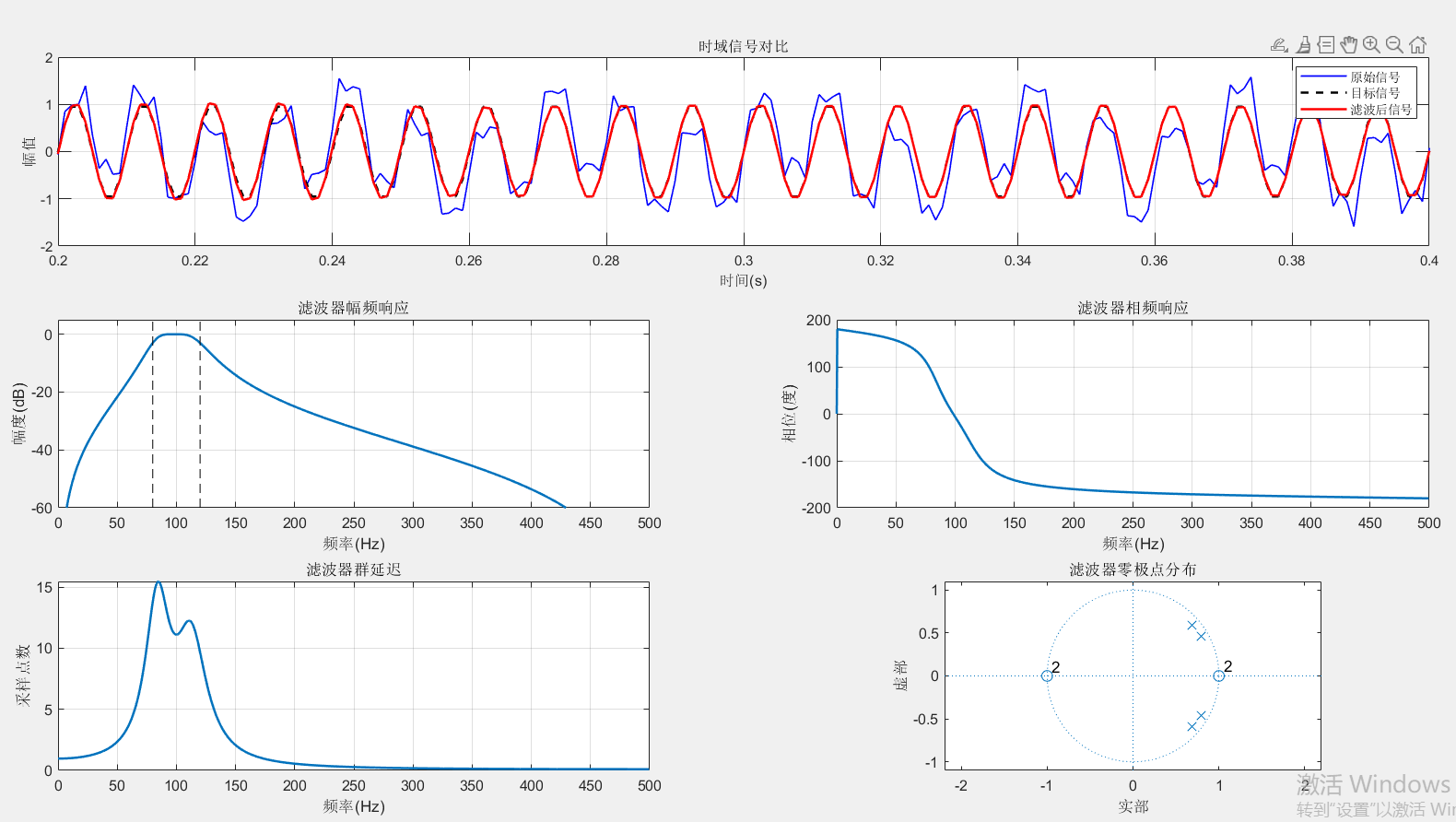

4.1 时域信号对比
图中清晰显示：
- 原始信号(蓝色)受到严重污染
- 滤波后信号(红色)几乎完全恢复了目标信号(黑色虚线)的波形
- 在瞬态过程后，滤波信号达到稳定状态

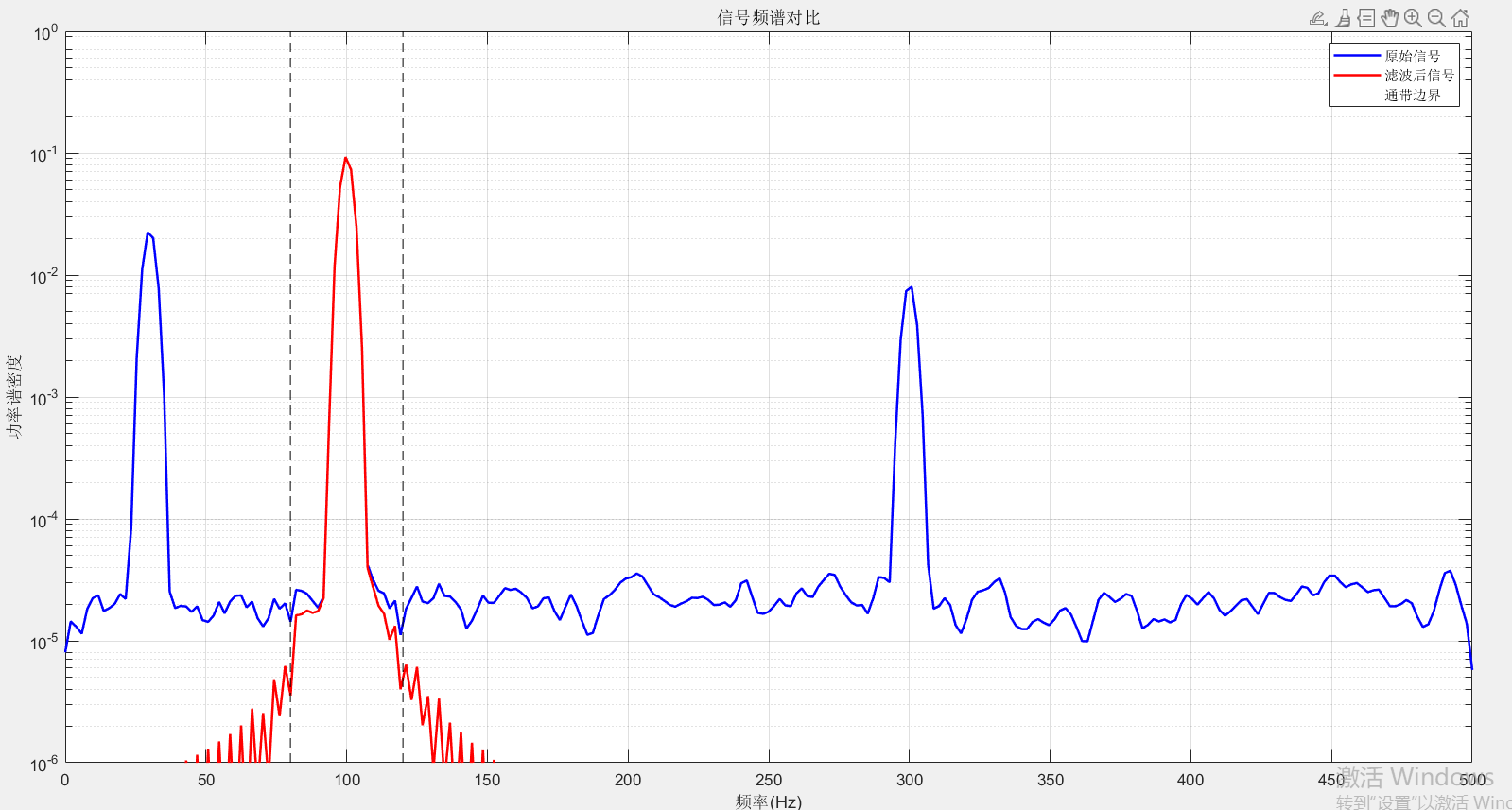

4.2 频域特性分析
幅频响应
- 通带(80-120Hz)内幅度波动小于3dB
- 过渡带斜率约为-40dB/decade
- 阻带衰减达到-20dB以上
相频响应
- 呈现典型的非线性特性
- 通带内相位变化约180度
- 使用零相位滤波后，实际输出相位特性得到补偿
群延迟
- 通带内群延迟约为7个采样点
- 群延迟变化验证了相位非线性特性
4.3 零极点分布
- 极点位于单位圆内，保证系统稳定
- 零点分布在单位圆上，位置与阻带特性相关
- 典型的二阶系统配置
5. 工程实践要点
5.1 参数选择经验
-
采样频率：
- 至少是目标最高频率的2.5倍
- 过高采样会增加计算负担
- 示例中fs=1000Hz适合300Hz以下信号
-
通带宽度：
- 过窄会导致信号失真
- 过宽会降低干扰抑制效果
- 通常为目标信号带宽的1.2-1.5倍
-
滤波器阶数：
- 二阶实现计算效率高
- 高阶设计(4-6阶)适合严格要求场景
- 注意高阶系统的稳定性问题
5.2 常见问题排查
-
数值不稳定：
- 现象：输出出现NaN或异常值
- 解决：检查极点位置，考虑使用更高精度数据类型
-
过渡带过宽：
- 现象：干扰抑制不足
- 解决：增加滤波器阶数或缩小通带
-
相位失真严重：
- 现象：波形形状改变
- 解决：使用零相位滤波或转为FIR设计
-
频谱泄漏：
- 现象：频谱分析结果不清晰
- 解决：调整窗函数类型和长度
5.3 高级技巧
-
滤波器级联：
matlab复制[b1,a1] = butter(1, [80,120]/(fs/2), 'bandpass'); [b2,a2] = butter(1, [80,120]/(fs/2), 'bandpass'); filtered = filtfilt(b1,a1, filtfilt(b2,a2,signal));两个一阶级联等效于一个二阶，但数值特性更好
-
实时处理优化：
- 使用
dfilt对象预先初始化 - 采用定点数运算加速
- 考虑多速率处理降低计算量
- 使用
-
自适应参数调整：
matlab复制if signal_bandwidth > threshold cutoff = adjust_cutoff(f_target); [b,a] = butter(order, cutoff/(fs/2), 'bandpass'); end
6. 扩展应用与变体
6.1 多频带处理
通过并联多个带通滤波器实现：
matlab复制[b1,a1] = butter(2, [80,120]/(fs/2), 'bandpass');
[b2,a2] = butter(2, [200,250]/(fs/2), 'bandpass');
output1 = filtfilt(b1,a1,signal);
output2 = filtfilt(b2,a2,signal);
6.2 时变参数设计
动态调整截止频率：
matlab复制time_varying_cutoff = 80 + 40*(0:length(t)-1)/length(t);
for i = 1:length(t)
current_cutoff = time_varying_cutoff(i);
[b,a] = butter(2, [current_cutoff-20, current_cutoff+20]/(fs/2), 'bandpass');
filtered(i) = filter(b,a,signal(i));
end
6.3 与其他滤波器组合
结合陷波滤波器消除特定干扰：
matlab复制[b_bandpass,a_bandpass] = butter(2, [80,120]/(fs/2), 'bandpass');
[b_notch,a_notch] = iirnotch(60/(fs/2), 60/(fs/2)*0.1);
filtered = filtfilt(b_bandpass,a_bandpass, filtfilt(b_notch,a_notch,signal));
在实际工程应用中，二阶Butterworth带通滤波器展现了良好的性能平衡。通过MATLAB的高效实现，我们可以快速验证设计参数，评估滤波效果，最终移植到嵌入式平台或其他实时系统中。建议读者根据具体应用场景调整参数，并通过本文提供的评估方法量化性能指标。
