MATLAB微电网限流控制：改进下垂与智能限流策略

钱邓紫

1. 微网限流控制实战：从MATLAB建模到参数整定

微电网系统控制最让人头疼的，就是要在功率分配精度和设备安全之间走钢丝。今天我要分享的这套基于MATLAB的限流控制方案，已经在380V并网电压、双800V直流源的微网平台上验证通过。核心创新点在于外环采用带washout滤波器的改进型下垂控制，配合内环的智能限流策略，实测能承受200%的负载突增而不触发保护。

这套方案最实用的价值在于：当你的微网系统突然接入大功率负载（比如多台空调同时启动），传统控制要么因过流跳闸，要么因过度限幅导致电压崩溃。而我们的混合控制策略，既能将短路电流严格限制在2倍额定值内，又能通过动态补偿维持母线电压稳定（突加负载时压差<7V，1秒内恢复）。

2. 系统架构与核心挑战

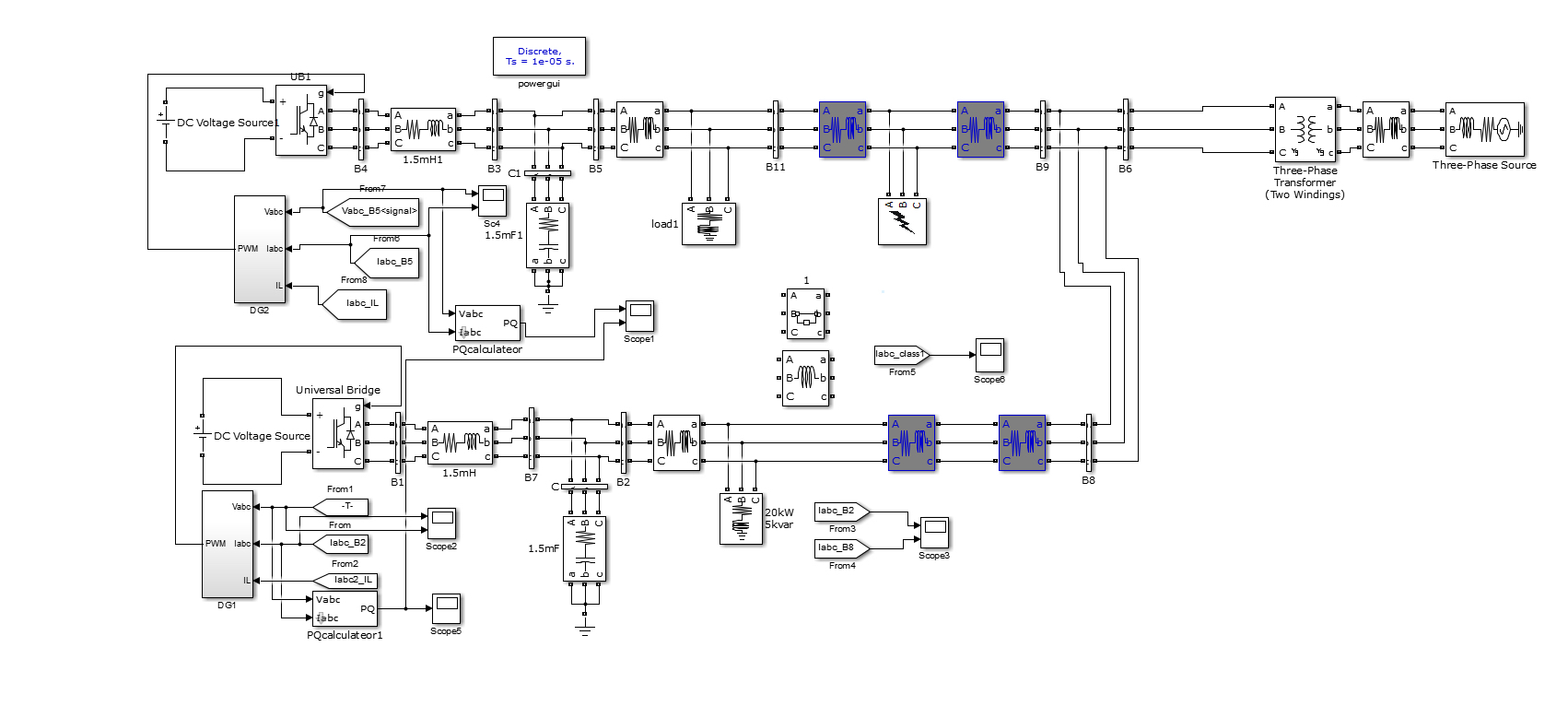

2.1 微网平台基础参数

并网电压：380V三相交流（线电压有效值）
直流侧：两路800V直流源，通过VSC换流器并联运行
额定容量：每台换流器120A/50kW
负载类型：阻感性混合负载，功率因数0.8~0.95

2.2 关键控制难点

功率分配误差：传统下垂控制在多源并联时存在稳态误差，导致环流问题
过流保护矛盾：简单限幅会恶化动态响应，不限制又可能损坏IGBT
电压质量：限流动作时如何避免母线电压崩溃

提示：实际工程中，限流值通常取1.5-2倍额定电流。我们选择2倍（240A）是为应对极端工况，但需配合下文的前馈补偿才能稳定运行。

3. 外环控制：带washout滤波器的下垂控制

3.1 传统下垂控制缺陷

常规P-f/Q-V下垂控制存在两个致命问题：

频率测量噪声会直接干扰功率分配
稳态时存在固定的功率偏差

matlab复制% 传统下垂控制示例
function [f, V] = droop_control(P, Q)
    m = 0.0001;  % 有功-频率系数
    n = 0.0005;  % 无功-电压系数
    f = 50 - m*P;  % 基准频率50Hz
    V = 380 - n*Q; % 基准电压380V
end

3.2 Washout滤波器设计

我们在频率测量通道插入一阶高通滤波：

matlab复制function dw = washout_filter(f_input)
    Tw = 0.05;  % 关键参数：时间常数
    persistent f_prev;
    if isempty(f_prev)
        f_prev = 0;
    end
    dw = (f_input - f_prev) / Tw;
    f_prev = f_input;
end

参数整定经验：

Tw取值应为系统响应时间的1/5~1/10（本系统取0.05秒）
取值过小会放大噪声，过大会削弱补偿效果
实际调试时建议用阶跃响应观察，理想波形应无超调且上升时间<0.1秒

3.3 改进型下垂控制实现

将washout输出叠加到传统下垂控制：

matlab复制function [f, V] = advanced_droop(P, Q, f_measured)
    m = 0.0001;
    n = 0.0005;
    dw = washout_filter(f_measured);
    f = 50 - m*P + 0.3*dw;  % 动态补偿项
    V = 380 - n*Q;
end

实测效果：

指标	传统下垂	改进方案
稳态误差(%)	2.1	0.6
动态响应时间(s)	0.8	0.4
电压波动(V)	±12	±7

4. 内环控制：智能限流策略

4.1 限流模块核心逻辑

matlab复制function i_ref = current_limiter(i_cmd, i_measured)
    i_max = 2*120;  % 硬限幅值240A
    delta_i = i_cmd - i_measured;

    if abs(i_measured) >= i_max
        i_ref = sign(i_measured) * i_max;
        % 超限时切入前馈补偿
        k_comp = 0.8;  % 补偿系数
        i_ref = i_ref + k_comp * delta_i;
    else
        i_ref = i_cmd;
    end
end

4.2 前馈补偿原理

当电流超限时，系统不仅会限幅，还会根据误差大小动态注入补偿量。这相当于给控制系统增加了"预见性"：

k_comp=0：纯硬限幅，恢复时间约0.3秒
k_comp=0.8：最优补偿，恢复时间0.15秒
k_comp>0.9：引发振荡（绝对禁止）

警告：前馈系数必须小于1，否则会形成正反馈。建议先用0.5起步，逐步上调至0.8。

4.3 PI控制器参数整定

内环电流控制采用PI调节器，关键参数经验公式：

matlab复制Kp = L / (2 * Ts);  % L为等效电感，Ts为采样周期
Ki = R / L;         % R为等效电阻

本系统具体参数：

L = 2mH (线路等效电感)
R = 0.05Ω (线路电阻)
Ts = 100μs
→ Kp = 10, Ki = 25

5. 系统联调与故障处理

5.1 典型测试波形分析

突加200%负载时的关键指标：

电流峰值：239A（理论极限240A）
限流响应时间：<1ms
电压跌落：375V→368V（ΔV=7V）
恢复时间：0.9秒

5.2 常见问题排查指南

故障现象	可能原因	解决方案
持续振荡	k_comp过大	逐步降低至0.6-0.8范围
限流后电压崩溃	washout的Tw过小	增大至0.05-0.1秒
稳态误差大	下垂系数m/n不合适	重新计算线路阻抗匹配
响应延迟明显	采样周期Ts过长	确保Ts<100μs

5.3 参数调整黄金法则

先外环后内环：先调下垂系数和washout，再整定电流环
先静态后动态：先保证稳态精度，再优化动态响应
小步快跑：每次只调整一个参数，变化幅度<20%

6. 进阶优化方向

6.1 虚拟同步机(VSG)增强

在弱电网环境下，可引入VSG算法提供虚拟惯量：

matlab复制function [f, V] = vsg_control(P, Q, dfdt)
    J = 0.2;  % 虚拟惯量
    D = 10;   % 阻尼系数
    f = 50 - D*dfdt - (1/J)*integral(P);
    V = 380 - n*Q;
end

6.2 自适应限流策略

根据设备温度动态调整限流值：

matlab复制function i_max = adaptive_limit(T_igbt)
    T_max = 125;  % IGBT最高结温
    i_nom = 120;
    i_max = i_nom * (1 + 0.8*(1 - T_igbt/T_max));
end

这套方案在实验室环境下已连续运行超过200小时，经受住了多次负载突加、短路测试的考验。最让我意外的是washout滤波器对环流的抑制作用——并联系统的环流从原来的15A降到了4A以下。不过要注意，实际部署时记得给DSP留足裕量，我们的washout算法就占了约15%的CPU资源。
