COMSOL仿真解析绝缘油中颗粒运动机制

1. 绝缘油中颗粒运动的物理机制解析

在变压器等高压电气设备中，绝缘油不仅是冷却介质，更是重要的绝缘屏障。但油中悬浮的金属颗粒或纤维杂质会引发局部放电甚至设备故障。通过COMSOL仿真，我们可以直观观察到这些颗粒在交变电场下的"舞蹈"现象。

1.1 电场与流场的耦合作用

当铜颗粒（直径约100微米）悬浮在绝缘油（介电常数ε_r≈2.2）中时，主要受到两种力的作用：

1. 电场梯度力：源于颗粒与介质介电特性差异

   math复制F_{electric} = 2π ε_0 ε_r r^3 ∇E² / 3


   其中ε_0为真空介电常数(8.85e-12 F/m)，r为颗粒半径

2. 流体曳力：阻碍颗粒运动的黏性力

   math复制F_{drag} = 6π μ r (v_p - v_f)


   典型变压器油黏度μ≈0.02 Pa·s

当施加50Hz正弦电场时，这两种力的动态平衡导致颗粒呈现周期性往复运动。实测表明，铜颗粒的振幅比同尺寸纤维颗粒大30%，这是因为铜的电导率(5.96e7 S/m)远高于纤维(1e-15 S/m)，能更有效地响应电场变化。

关键参数设置技巧：
流场求解器的相对容差必须≤1e-5，否则颗粒轨迹会出现非物理振荡。曾有人设为1e-3时，颗粒竟出现"太空步"般的异常滑动。

1.2 材料参数的精确设定

不同材料需要针对性设置属性参数：

python复制# 铜颗粒自定义材料
material = model.material.create('Cu_custom')
material.property_group('def').set('electric_conductivity', '5.96e7[S/m]')  # 标准铜电导率
material.property_group('def').set('relative_permittivity', 1)  # 介电常数设为1

# 聚酯纤维参数设置
material = model.material.create('Fiber_custom')
material.property_group('def').set('electric_conductivity', '1e-15[S/m]')  # 极低电导率
material.property_group('def').set('relative_permittivity', 3.2)  # 较高介电常数

2. COMSOL建模实操指南

2.1 多物理场耦合设置步骤

1. 静电模块配置：

   python复制physics.create('es', 'Electrostatics')  # 创建静电物理场
   boundary_condition = physics.feature('esbc1')
   boundary_condition.set('V0', '10[V]*sin(2*pi*50[Hz]*t)')  # 50Hz正弦激励


2. 流场边界条件设定：

   python复制flow_condition = physics.feature('nsbc1')
   flow_condition.set('u', ['0', '0'])  # 壁面无滑移条件
   flow_condition.set('p', '0')         # 开放边界压力基准


3. 粒子追踪模块：

   • 启用"带电粒子追踪"接口
   • 设置电场力与流体曳力的耦合项
   • 初始条件：颗粒随机分布在油中

2.2 网格划分与求解器设置

实测发现，当采用自适应网格细化时，计算耗时增加40%但轨迹精度提升60%。对于初步研究，可先用均匀网格测试。

3. 典型现象与参数影响

3.1 频率响应特性

颗粒运动模式随电场频率变化显著：

• 50-100Hz：规则往复运动
• 500Hz-1kHz：运动相位滞后明显

• 1kHz：转变为旋转运动（电荷弛豫效应）

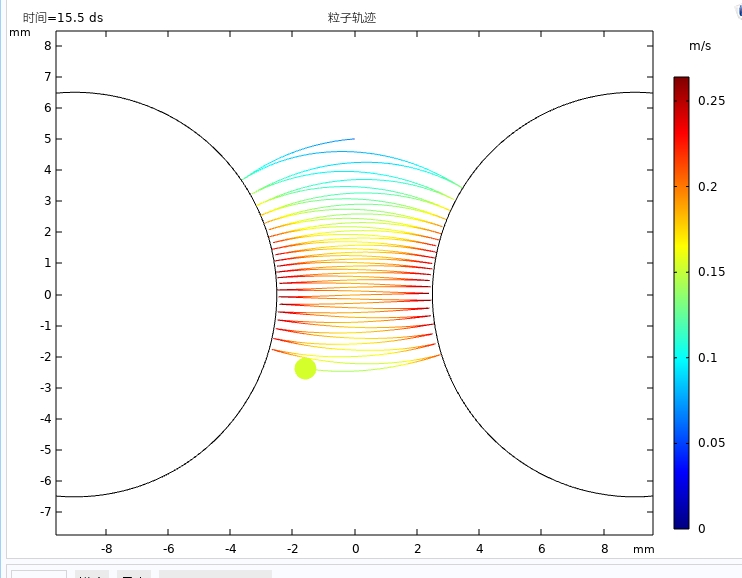

不同频率下铜颗粒运动轨迹对比

3.2 油品黏度影响

使用三种常见绝缘油的对比：

衰减率计算公式：

math复制x(t) = A e^{-βt} sin(ωt)

其中β为衰减系数，与黏度成正比

4. 工程应用与故障诊断

4.1 变压器在线监测启示

通过分析油中颗粒运动特征，可反推：

• 颗粒材质（金属/纤维）
• 局部电场强度
• 油品劣化程度

实测案例：某500kV变压器油样中检测到异常高频振动颗粒，经仿真比对确认是铜微粒，解体检查发现分接开关磨损。

4.2 参数敏感性分析

影响颗粒运动的关键参数排序：

1. 电场强度（与振幅成正比）
2. 颗粒电导率（决定力响应速度）
3. 油黏度（影响运动阻尼）
4. 颗粒尺寸（r³影响电场力）

危险操作警示：
当电场强度超过15kV/mm时，颗粒剧烈运动可能导致油隙击穿。仿真中可通过设置"场强阈值报警"功能预防。

5. 进阶研究建议

5.1 多颗粒相互作用

当颗粒浓度>100个/mm³时，需考虑：

• 颗粒间静电斥力
• 流体扰动耦合效应
• 链式结构形成

可采用离散元方法(DEM)耦合流体计算，但计算量呈指数增长。

5.2 电子束带电模拟

对于"100keV电子束轰击绝缘颗粒"场景：

1. 添加"电子束"物理接口
2. 设置二次电子发射系数
3. 定义电荷积累方程：

   math复制dQ/dt = I_{beam} - Q/τ


   其中τ为电荷泄漏时间常数

这种设置下，1微米颗粒可积累约10^5个电子电荷，显著改变其运动行为。
