1. 激光切割支架三维建模方案对比
作为一名机械设计工程师,我经常需要为激光切割设备设计各种支架结构。在SolidWorks中创建这类模型时,最让人头疼的就是如何处理曲线扫描和曲面展开的问题。经过多次实践,我总结了三种主流建模方法,每种都有其适用场景和局限性。
1.1 三种建模方案概述
第一种方案是通过包覆命令将支架扫描轴线平面图包覆到圆柱曲面上,再进行扫描。这种方法看似直观,但在处理局部支架重复单元时会遇到参考平面倾斜的问题。我曾在项目中因为这个细节失误,导致后续装配出现偏差,不得不返工重做。
第二种方案是先创建支架展开的平板模型,再用弯曲命令卷曲成型。这种方法特别适合截面为非圆周的异形支架,我在设计一个医疗设备支架时就采用了这个方案,效果很好。
第三种方案是将支架切割轮廓直接包覆到圆柱上形成外曲面,再加厚成型。这种方法在处理复杂轮廓时优势明显,但需要注意加厚方向的参数设置。
重要提示:方案选择的关键在于支架的截面形状和后续加工要求。如果是标准圆周截面,方案1足够;如果是异形截面或需要展开下料,优先考虑方案2或3。
2. 方案1:包覆扫描法详解
2.1 基础操作流程
首先需要在前视基准面创建草图,这里有个关键细节容易被忽略:草图必须形成完全封闭的轮廓。我常用的小技巧是在不规则曲线末端添加一段水平辅助线来确保闭合。具体步骤如下:
- 绘制支架轴线曲线(如正弦波、渐开线等)
- 在曲线两端添加水平线段形成闭合轮廓
- 使用"包覆"命令将草图映射到圆柱面
- 通过"组合曲线"提取实际需要的扫描路径
solidworks复制// 示例操作步骤:
1. 草图绘制 → 2D曲线+水平闭合线
2. 特征 → 包覆 → 选择圆柱面
3. 曲线工具 → 组合曲线 → 选取所需线段
2.2 常见问题与解决方案

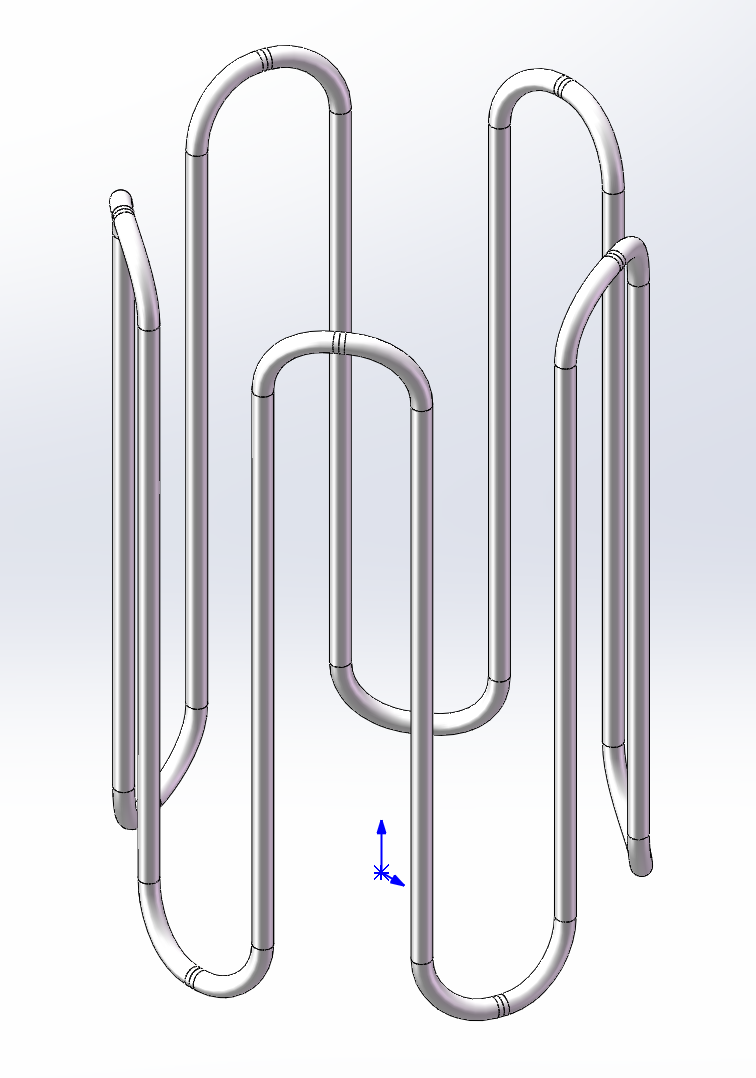

实际操作中最常遇到的问题是包覆后的参考平面倾斜。如下图所示,即使原草图端点水平相切,包覆后也会出现角度偏差:

我的解决方法是:
- 在圆弧末端增加5-10mm水平段
- 包覆后删除多余曲线段
- 使用"参考几何体"创建正确的基准面
这种方案的最大局限在于:
- 不能用于局部重复单元建模
- 展开后并非纯平面结构
- 扫描截面只能是简单形状
3. 方案2:展开弯曲法实战
3.1 完整操作步骤
这种方法特别适合需要激光切割下料的支架设计。我最近为一个工业机器人设计的防护罩支架就采用了这个方案:
- 在前视基准面创建展开状态草图
- 使用"基体法兰"创建平板实体
- 添加所有必要的切割特征
- 应用"弯曲"命令设置参数:
- 弯曲类型:折弯
- 角度:360°
- 半径:目标圆柱半径
solidworks复制// 关键参数示例:
弯曲角度 = 360
弯曲半径 = 150mm (根据需求调整)
剪裁基准面1位置 = 0mm
剪裁基准面2位置 = 支架展开长度
3.2 参数设置技巧
通过多次测试,我发现这些参数设置最可靠:
- 弯曲精度调到0.01mm级
- 提前计算好展开长度(周长=2πR)
- 保留5mm工艺余量
下表对比了不同参数下的成型效果:
| 参数组合 | 成型质量 | 计算误差 |
|---|---|---|
| 默认精度 | 一般 | ±0.5mm |
| 高精度+余量 | 优秀 | ±0.1mm |
| 超高精度 | 极佳 | ±0.01mm |
4. 方案3:曲面加厚法专业解析
4.1 高级建模技巧
这种方法适合处理复杂轮廓的支架设计。我在设计一个汽车排气系统支架时就采用了这个方案:
- 创建目标圆柱曲面
- 在前视基准面绘制切割轮廓
- 使用"包覆"将轮廓投影到曲面
- "加厚"命令设置参数:
- 厚度:材料实际厚度
- 方向:向内/向外/两侧
- 合并结果:是/否
经验之谈:加厚方向选择直接影响后续装配。我习惯设置比实际厚度大0.1mm的加工余量,方便后期调整。
4.2 典型问题排查
常见错误及解决方法:
-
加厚失败:
- 检查曲面是否有缝隙
- 尝试减小厚度值
- 使用"检查实体"工具诊断
-
轮廓变形:
- 调整包覆的拉伸方向
- 检查草图是否完全定义
- 尝试不同的投影类型
-
性能问题:
- 简化复杂曲线
- 降低显示精度
- 使用轻化模式
5. 三种方案综合对比
根据我的项目经验,总结出以下选择指南:
| 评估维度 | 方案1 | 方案2 | 方案3 |
|---|---|---|---|
| 建模速度 | 快 | 中等 | 慢 |
| 修改便利性 | 差 | 好 | 中等 |
| 适用范围 | 窄 | 广 | 较广 |
| 展开精度 | 低 | 高 | 中等 |
| 系统资源 | 少 | 中等 | 多 |
实际项目中,我通常这样决策:
- 简单标准件 → 方案1
- 需要展开下料 → 方案2
- 复杂异形件 → 方案3
6. 进阶技巧与实战心得
6.1 参数化设计技巧
为了提高设计效率,我建立了参数化模板:
- 创建全局变量控制:
- 圆柱直径
- 支架厚度
- 单元数量
- 使用方程式关联尺寸
- 配置设计表管理不同规格
solidworks复制// 典型方程式示例:
"D1@草图1" = "Pi*D@全局变量"/"N@全局变量"
"Thickness@加厚1" = "T@全局变量" + 0.1mm
6.2 制造工艺考量
设计时必须考虑加工限制:
- 激光切割最小孔径 ≥ 板厚
- 弯曲半径 ≥ 2倍板厚
- 保留0.1-0.2mm切割补偿
我的检查清单:
- 确认材料规格匹配
- 验证所有特征可加工
- 检查干涉区域
- 输出DXF时检查轮廓闭合
7. 项目实战案例
最近完成的自动化设备支架项目,完整流程:
-
需求分析:
- 承载能力:200kg
- 材料:304不锈钢
- 表面处理:拉丝
-
方案选择:
- 异形截面 → 采用方案3
- 需要展开图 → 结合方案2思路
-
建模步骤:
- 创建基础圆柱曲面
- 绘制加强筋轮廓
- 包覆+加厚成型
- 添加安装孔特征
-
工程图输出:
- 三维模型+展开图
- 标注关键尺寸
- 添加工艺说明
这个项目最终一次试制成功,节省了约30%的材料成本。关键是在设计阶段就充分考虑了加工工艺性。
