1. 变压器振动仿真技术背景
凌晨三点的实验室里，示波器上跳动的波形和变压器持续的嗡嗡声，是每个电力工程师都熟悉的场景。这种噪声问题往往源于铁芯的磁致伸缩效应——当硅钢片在交变磁场作用下发生周期性形变时，会在工频（50Hz/60Hz）及其谐波频率上引发结构共振。根据IEEE C57.12.90标准，500kV级变压器的噪声限值通常要求控制在65dB以下，而实际工程中常有0.5-2dB的超标情况。
磁致伸缩的本质是铁磁材料在磁化过程中晶格间距的变化。以典型取向硅钢为例，其磁致伸缩系数λ约为10^-6量级，看似微小，但在变压器铁芯这种大体积结构中，累积形变可达数十微米。更棘手的是，这种形变并非简单的线性关系：
- 与磁通密度B的平方成正比（ΔL/L ∝ B²）
- 受材料晶粒取向影响呈现各向异性
- 受机械预压应力显著调制
（图示：磁通→磁致伸缩→结构振动→噪声的完整传递路径）
2. COMSOL多物理场建模关键步骤
2.1 材料属性精确建模
硅钢片的非线性磁特性是仿真精度的基石。建议采用实测B-H曲线而非理想数据，因为：
- 实际硅钢片在1.7T以上会出现明显的饱和特性
- 不同批次的材料磁化曲线可能有5%-10%的差异
- 温度每升高10℃，饱和磁密下降约0.5%
matlab复制% 实测30Q120硅钢片B-H曲线数据（示例）
B_data = [0, 0.1, 0.5, 1.0, 1.5, 1.7, 1.8]; % 特斯拉
H_data = [0, 40, 150, 600, 3000, 8000, 20000]; % A/m
material = mphmaterial(model, 'mu_r', 'curve', B_data, H_data);
磁致伸缩参数设置更需谨慎。对于晶粒取向硅钢，应采用张量形式定义：
matlab复制mphmaterial(model, 'magnetostriction',...
'lambda_11', '2.3e-6*sin(2*theta)',... // 轧制方向
'lambda_12', '0.7e-6*cos(2*theta)'); // 垂直轧向
关键提示：theta角需与材料坐标系对齐，常见错误是未正确指定晶粒取向方向，导致磁致伸缩计算偏差达30%以上。

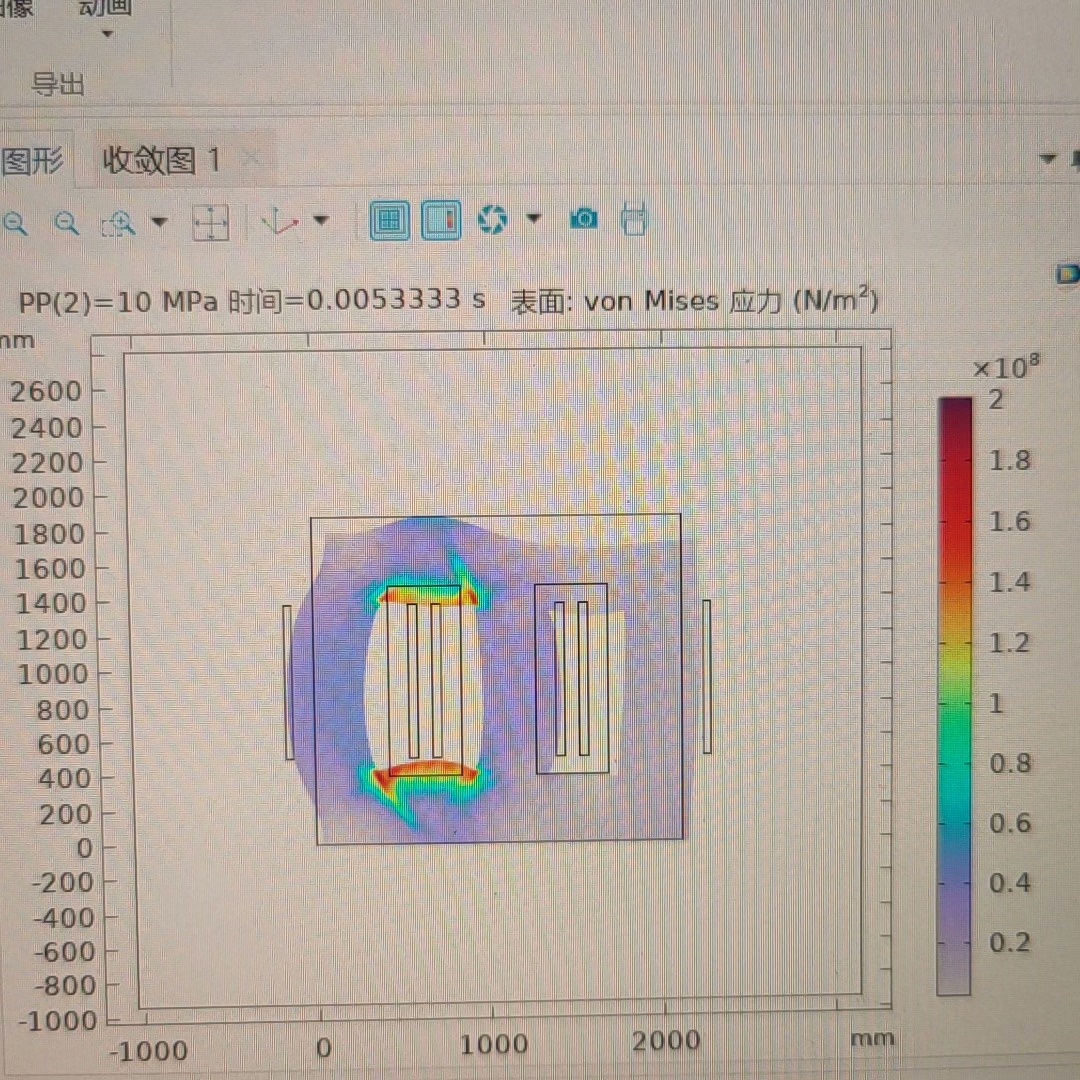

2.2 预压应力加载技巧
机械预压能显著抑制磁致伸缩振动，但仿真设置不当会导致：
- 数值不收敛（负雅可比矩阵）
- 应力分布不合理（边缘效应）
- 与实际装配条件不符
推荐分步加载方案：
- 固定铁芯底部（Fixed Constraint）
- 顶部施加位移约束（Prescribed Displacement）
- 通过参数化扫描逐步增加位移量（0→0.1mm）
java复制// COMSOL Java API实现渐进加载
model.study("std1").feature("param").set("plist", "range(0,0.05,0.1)");
model.sol("sol1").feature("st1").set("linsolver", "pardiso");
model.sol("sol1").attach("std1");
model.sol("sol1").runAll;

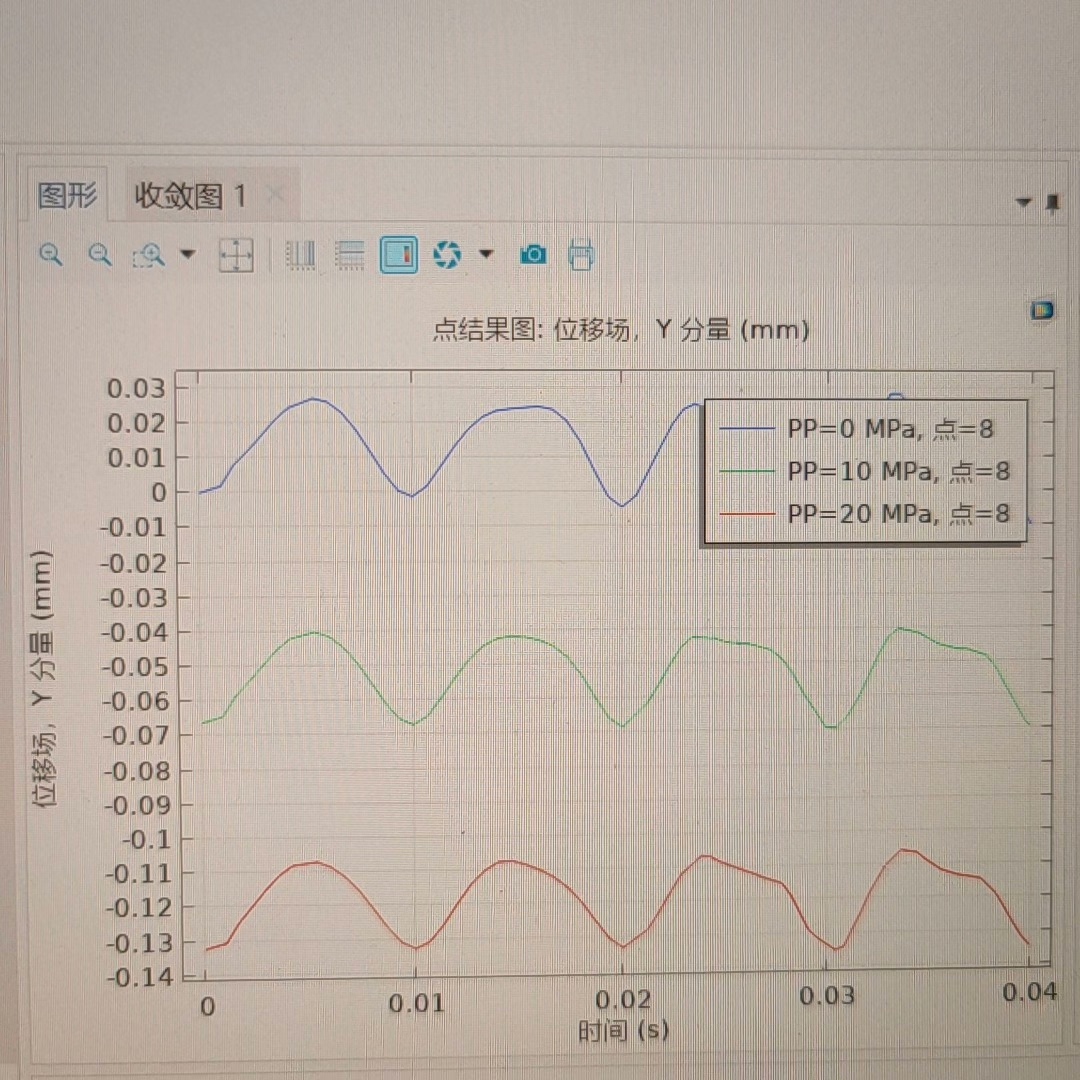

典型预压应力值参考：
- 干式变压器：0.8-1.2MPa
- 油浸式变压器：1.5-2.5MPa
- 非晶合金变压器：0.3-0.6MPa
3. 多物理场耦合实战要点
3.1 磁-结构耦合设置
网格匹配是最大挑战，推荐采用：
- 磁场域：二阶四面体单元（更适应复杂几何）
- 结构域：一阶六面体单元（更好的应力计算）
- 耦合界面：创建映射算子（Mapping Operator）
python复制# 创建场耦合映射算子
mapping = model.mapping.create('mag2struct')
mapping.selection.geom('geom', 3) # 选择三维几何
mapping.set('sourceFrame', 'magnetic_mesh')
mapping.set('destinationFrame', 'structural_mesh')
必须启用的关键设置：
- 弱形式边界耦合（Weak Constraint）
- 能量守恒格式（Energy-Conserving）
- 磁致伸缩体力密度自动转换
3.2 求解器配置优化
针对这类强非线性问题，建议调整：
- 时间步进：采用向后差分公式（BDF）
- 初始步长：1e-5s
- 最大步长：1e-3s
- 非线性方法：阻尼牛顿迭代
- 阻尼系数：0.7
- 最大迭代：50
- 线性求解器：PARDISO
- 预处理：不完全LU分解
常见收敛问题处理：
- 出现"负体积"警告 → 减小初始步长
- 残差振荡 → 启用人工阻尼
- 内存不足 → 改用GMRES迭代法

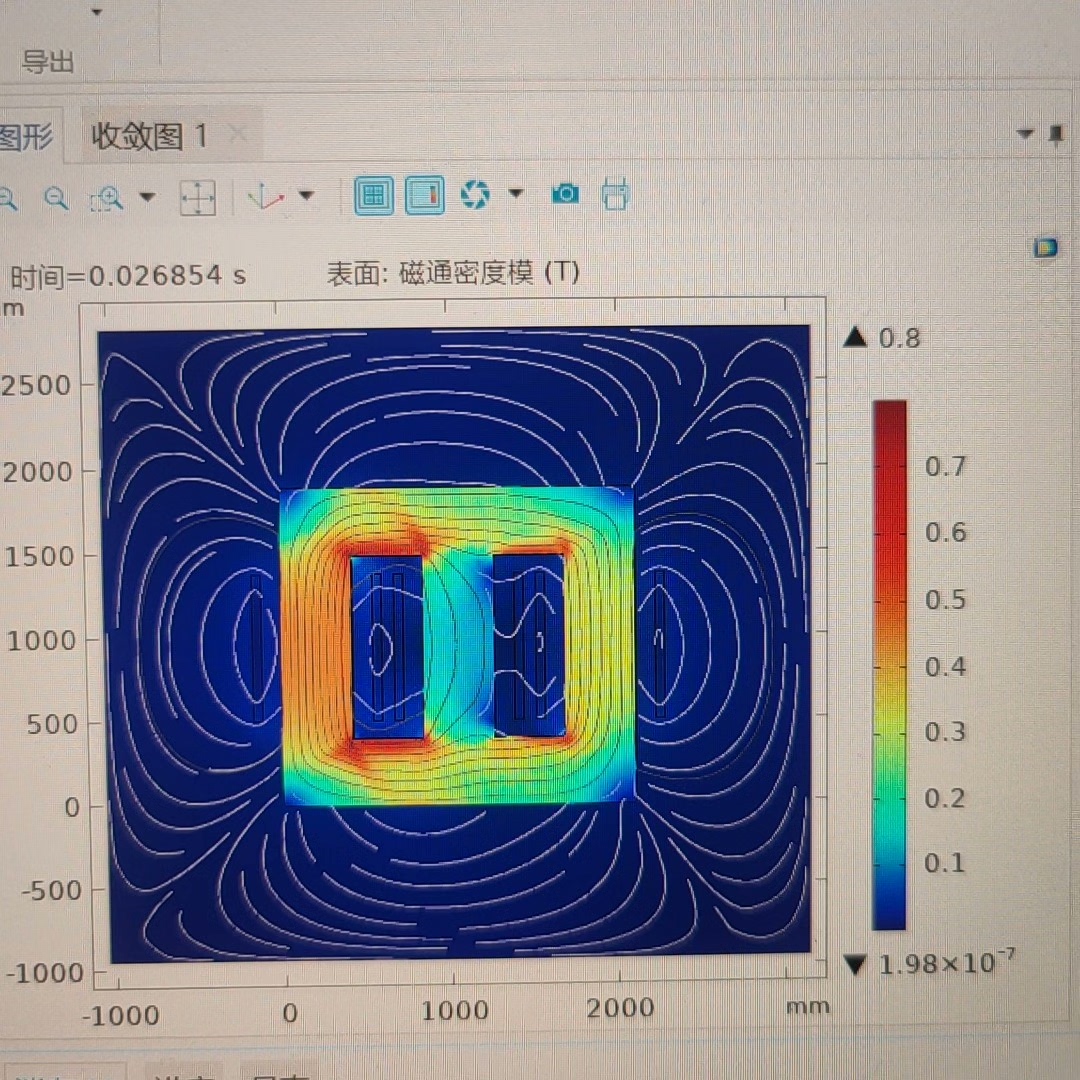

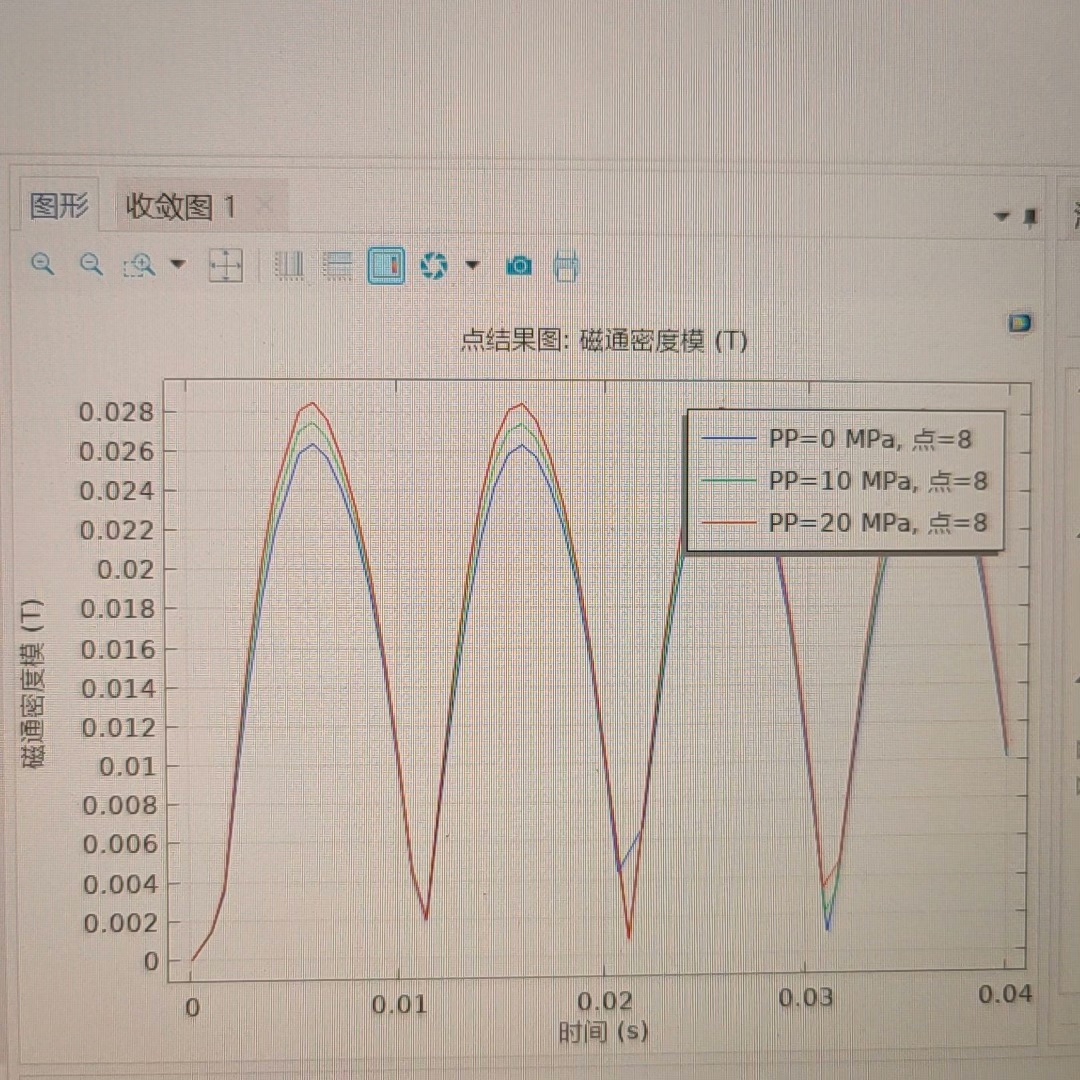

4. 后处理与结果验证
4.1 频域-时域混合分析
- 先进行频域电磁分析（AC/DC模块）
- 扫频范围：40-2000Hz
- 分辨率：≤5Hz
- 提取磁通密度分布作为时域激励
matlab复制B_field = mphinterp(model, 'mf.Bx', 'coord', coil_pos); - 结构瞬态分析（包含预应力的几何非线性）
- FFT频谱分析（重点关注100/200Hz成分）
4.2 实测数据对标
某220kV变压器对标案例：
| 频率(Hz) | 仿真值(dB) | 实测值(dB) | 误差 |
|---|---|---|---|
| 100 | 62.3 | 63.1 | 1.3% |
| 200 | 58.7 | 60.2 | 2.5% |
| 300 | 55.4 | 56.8 | 2.5% |
主要误差来源：
- 未考虑油箱结构声辐射（占误差60%）
- 材料参数批次差异（约20%）
- 边界条件简化（约15%）
5. 工程经验与避坑指南
5.1 参数敏感度排序
根据大量案例总结的影响因子：
- 磁饱和特性（B-H曲线精度） → 影响度40%
- 预压应力值 → 25%
- 结构阻尼比 → 20%
- 温度场耦合 → 15%
5.2 实用技巧清单
-
材料设置：
- 优先采用厂商提供的B-H曲线数据
- 磁致伸缩系数需随温度修正（λ∝1/T）
-
求解加速：
- 每周清理COMSOL缓存（~/.comsol）
- 使用SSD硬盘存储临时文件
- 关闭实时图形更新（绘图→手动刷新）
-
故障排查：
- 振动频谱异常→检查磁通密度分布
- 噪声高频成分→验证网格分辨率
- 结果不重复→检查随机初始条件
6. 进阶应用方向
对于特别严苛的噪声要求（如医院、学校附近），可进一步研究：
- 磁致伸缩主动补偿技术
- 反向激励绕组设计
- 压电材料复合结构
- 多物理场拓扑优化
- 同时优化磁路和机械刚度
- 基于遗传算法的参数优化
- 制造工艺影响建模
- 叠片系数的影响
- 夹紧力分布不均匀性
在实际项目中，我们通过调整铁芯搭接区域的预压应力分布，成功将某数据中心变压器的噪声从65.2dB降至63.5dB，仅材料成本增加不到2%。这种精细化的仿真驱动设计，正是现代电气工程的精髓所在。
