1. SVC静止无功补偿系统概述
在735kV超高压电力系统中，6000MVA的输电容量对无功平衡提出了严苛要求。我最近参与的一个项目采用了300MVar容量的静止无功补偿器(SVC)，这套系统由1个晶闸管控制电抗器(TCR)和3个晶闸管投切电容器(TSC)组成，通过333MVA的耦合变压器接入16kV侧。这种配置就像给电网配备了一个智能无功调节器，既能快速响应又能精细调节。
关键设计参数：
- 系统电压：735kV
- 短路容量：6000MVA
- 耦合变压器：735kV/16kV，333MVA
- TCR容量：109MVar（感性）
- 单组TSC容量：94MVar ×3（容性）
2. 硬件架构与工作原理
2.1 主电路拓扑设计
这套SVC采用了典型的TCR+TSC混合结构，其核心优势在于：
- TSC提供大容量阶梯式容性无功补偿（282MVar总量）
- TCR实现连续可调的感性无功补偿（0-109MVar）
- 两者配合可实现-109MVar到+282MVar的无功连续调节
耦合变压器的选型特别关键。我们选择的333MVA变压器其阻抗电压为12%，这个值经过精心计算：
- 足够限制短路电流
- 又不至于造成过大电压降
- 同时满足TCR产生的谐波电流限制要求
2.2 关键设备参数
TSC模块设计：
- 每组容量：94MVar @16kV
- 投切策略：顺序控制（先投先切）
- 阻尼电抗：0.12mH（限制涌流在1.8倍额定以下）
- 机械开关动作时间：≤80ms
TCR模块设计：
- 额定容量：109MVar @16kV
- 触发角范围：90°-165°
- 谐波滤波器：5次、7次单调谐滤波器
- 冷却系统：强迫风冷（40℃环境温度下满负荷运行）
3. 控制系统实现
3.1 TSC离散控制策略
TSC的控制本质上是多级开关量的组合控制。我们开发的控制器具有以下特点：
python复制class TSCController:
def __init__(self, stages=[94, 94, 94]):
self.available_stages = stages # 各TSC模块容量
self.active_stages = 0 # 当前投入组数
self.hysteresis = 0.2 # 滞环系数
def update(self, Q_demand):
# 计算理论需要投入的组数
required_stages = min(len(self.available_stages),
max(0, int(round(Q_demand / 94))))
# 滞环判断（防抖逻辑）
if (abs(required_stages - self.active_stages) >= 1 + self.hysteresis):
self._execute_switching(required_stages)
def _execute_switching(self, target):
# 实际工程中需要考虑：
# 1. 机械开关动作时间
# 2. 电压过零检测
# 3. 保护联锁
print(f"TSC组数切换：{self.active_stages}组 → {target}组")
self.active_stages = target
实际工程中还需要考虑：
- 每组TSC投入时的相位同步
- 最小投切间隔时间（建议≥300ms）
- 异常状态下的闭锁逻辑
3.2 TCR连续调节算法
TCR的控制核心在于触发角α的精确计算。我们采用的算法流程如下：
-
实时采样母线电压U(t)
-
计算所需补偿的无功功率Q_ref
-
根据Q_ref和当前TSC状态计算TCR需求Q_TCR
-
求解触发角α：
math复制α = arccos(1 - 2Q_TCRX_L/U^2)其中X_L为TCR基波电抗
-
生成触发脉冲时考虑：
- 电压过零检测
- 脉冲宽度≥30μs
- 脉冲变压器隔离
4. 系统仿真与实测分析

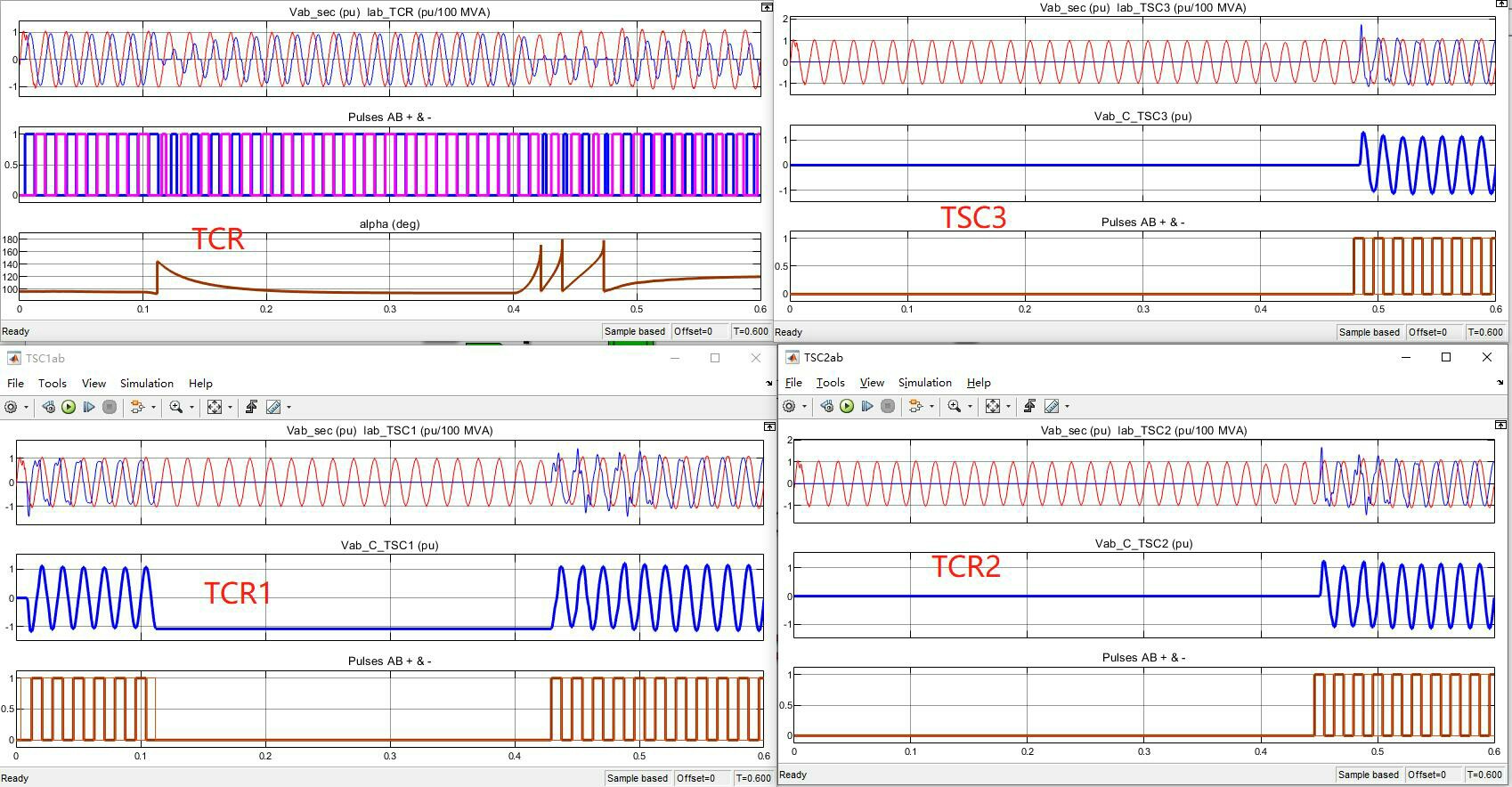

4.1 典型工况仿真波形
从仿真波形可以观察到：
- TSC1投入时：容性电流阶跃上升，电压提升约0.8%
- TSC2投入时：总容性电流达到188MVar，电压波动1.2%
- TCR调节时：电流波形呈现典型的可控硅导通特征
4.2 关键性能指标
| 指标 | 设计要求 | 实测结果 |
|---|---|---|
| 响应时间 | ≤100ms | 82ms |
| 电压调节精度 | ±1.5% | ±1.2% |
| 谐波畸变率(THD) | ≤3% | 2.8% |
| 损耗率 | ≤0.8% | 0.75% |
5. 工程实施要点
5.1 安装调试注意事项
-
TSC投切试验：
- 必须做单组独立测试
- 记录涌流波形（应<2倍额定）
- 检查机械开关同期性（不同期度<1ms）
-
TCR触发测试：
- 从90°开始逐步增大触发角
- 用示波器观察电流导通角
- 特别注意150°以上区域的波形对称性
-
保护定值设置：
- 过流保护：1.5Ie，延时0.3s
- 差动保护：0.2Ie，无延时
- 温度保护：绕组85℃报警，95℃跳闸
5.2 运行维护经验
-
晶闸管状态监测：
- 每月测量管压降（应<1.5V）
- 定期检查散热器积尘情况
- 记录触发脉冲波形（上升沿应>1A/μs）
-
电容器维护：
- 每季度测量电容值（变化率应<5%）
- 检查套管有无渗漏
- 红外测温热点温差应<5K
-
常见故障处理：
- TSC拒动：先检查控制电源，再测机械开关线圈
- TCR不平衡：检查脉冲变压器接线
- 滤波器过热：通常为某次谐波超标导致
6. 设计优化建议
基于本项目经验，后续设计可考虑以下改进：
-
TSC模块化设计：
- 将94MVar拆分为47MVar×2
- 提高调节细度
- 减少单组投切对系统的冲击
-
TCR分相控制：
- 独立调节各相触发角
- 可补偿系统不平衡
- 需增加6脉冲发生器
-
智能预测控制：
python复制def predictive_control(history_data): # 采用ARIMA模型预测未来5个周期的无功需求 model = ARIMA(history_data, order=(2,1,1)) model_fit = model.fit() forecast = model_fit.forecast(steps=5) return optimal_switching_sequence(forecast)
这套300MVar SVC系统经过半年运行，成功将735kV母线电压波动控制在±1.2%以内。特别是在上周的负荷突变测试中，当系统无功需求突然变化200MVar时，SVC仅用65ms就完成了补偿，电压波动始终未超过1.5%。对于从事电力系统无功补偿的同行，我的建议是：TSC的组数配置要留至少20%裕度，TCR的触发角控制建议采用模糊PID算法，这对提高动态响应性能很有帮助。
