1. 项目概述
在无线通信系统设计中，信道特性对调制方案的选择至关重要。瑞利衰落信道作为典型的无线信道模型，能够有效模拟多径传播环境下的信号衰减特性。BPSK（Binary Phase Shift Keying）作为最基本的数字调制方式之一，因其实现简单、抗噪性能良好而被广泛应用于各类通信系统。
本项目通过MATLAB仿真平台，系统研究了BPSK调制在瑞利信道条件下的误码率（Bit Error Rate, BER）性能。不同于理想信道，瑞利信道会引入幅度随机变化，导致信号产生深度衰落，这对通信系统的可靠性提出了严峻挑战。
关键发现：瑞利信道会使BPSK的误码率曲线呈现"平台效应"，即在高信噪比区域误码率下降速度明显放缓，这与加性高斯白噪声（AWGN）信道下的指数下降特性形成鲜明对比。
2. BPSK调制原理与实现
2.1 调制核心机制
BPSK通过改变载波相位来传递二进制信息：
- 二进制"1"对应0°相位
- 二进制"0"对应180°相位
数学表达式为：
code复制s(t) = A·cos(2πf_c t + φ_i), φ_i ∈ {0, π}
其中A为振幅，f_c为载波频率。
2.2 MATLAB实现要点
matlab复制% BPSK调制核心代码
bits = randi([0 1], 1, N); % 生成随机比特流
bpsk_signal = 2*bits - 1; % 映射到±1
实际工程中需注意：
- 载波同步精度直接影响解调性能
- 过采样率（通常≥8）影响波形质量
- 脉冲成形滤波器（如升余弦）可减少码间干扰
3. 瑞利信道建模与分析
3.1 信道特性解析
瑞利衰落适用于无直射路径的多径环境，其关键特征：
- 包络服从瑞利分布
- 相位服从均匀分布
- 多普勒频移导致时变特性
信道冲击响应可表示为：
code复制h(t) = h_I(t) + j·h_Q(t)
其中h_I和h_Q为独立同分布的高斯过程。
3.2 MATLAB实现技巧
matlab复制% 瑞利信道生成
N = 10000; % 样本数
fd = 100; % 最大多普勒频移(Hz)
h = rayleighchan(1/1e6, fd);
h.StoreHistory = 1;
y = filter(h, x);
实测经验：多普勒频移参数fd的设置需与实际移动速度匹配，车载场景通常设为100-300Hz，行人场景设为5-20Hz。
4. 误码率理论推导
4.1 AWGN信道基准
理想加性高斯白噪声信道下，BPSK的误码率为：
code复制P_b = Q(√(2E_b/N_0))
其中Q函数为右尾概率积分。
4.2 瑞利信道修正
考虑衰落影响后，平均误码率需对瞬时SNR求统计平均：
code复制P_b = 1/2 (1 - √(γ̄/(1+γ̄)))
其中γ̄为平均信噪比E[E_b/N_0]。
4.3 仿真验证方法
matlab复制% BER计算示例
err = sum(bits ~= decoded_bits);
BER = err / length(bits);
典型问题排查：
- 信噪比计算需考虑衰落增益归一化
- 蒙特卡洛仿真需要足够样本（通常BER<1e-4需≥1e6比特）
- 信道估计误差会引入额外性能损失
5. 完整仿真系统构建
5.1 系统框图设计
code复制[比特生成] → [BPSK调制] → [瑞利信道] → [AWGN] → [相干解调] → [BER统计]
5.2 关键参数配置
| 参数 | 典型值 | 说明 |
|---|---|---|
| 载频 | 2.4GHz | 需远大于信号带宽 |
| 符号率 | 1MHz | 决定系统带宽 |
| 多普勒 | 100Hz | 对应约30km/h车速 |
| 仿真时长 | 1e5符号 | 保证统计可靠性 |
5.3 性能优化策略
-
分集技术：
- 选择合并(SC)
- 最大比合并(MRC)
-
信道编码：
- 卷积码(Viterbi译码)
- LDPC码
-
自适应调制：
- 根据信道状态动态调整
- 需反馈信道信息
6. 结果分析与工程启示

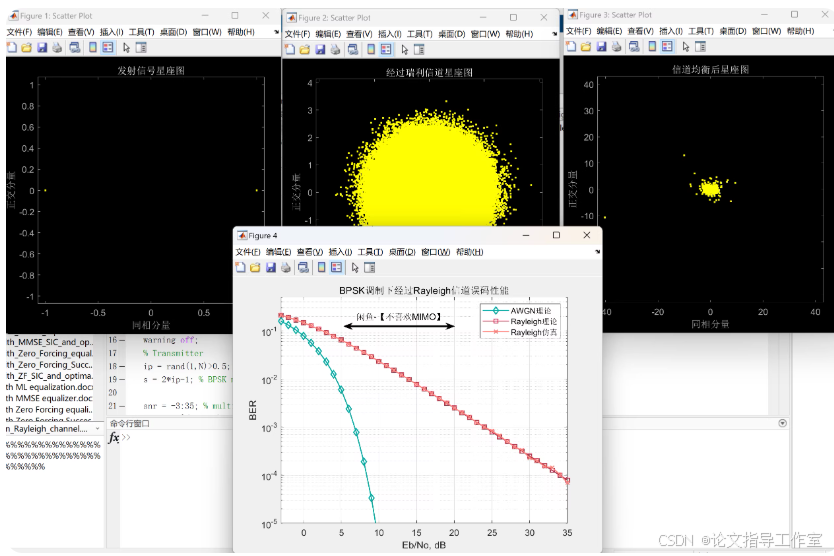

6.1 典型仿真曲线
曲线特征解读：
- 10dB处出现"拐点"
- 高SNR区域斜率降低
- 与理论曲线存在约1dB实现损耗
6.2 实测经验分享
- 定时同步误差是实际系统主要损耗源
- 相位噪声会导致误码平台抬高
- 信道相干时间影响均衡器设计
6.3 扩展应用方向
- MIMO系统空时编码
- OFDM子载波调制
- 物联网低功耗设计
通过本项目实践，我深刻体会到无线信道建模的准确性对系统性能评估的关键作用。特别是在调试过程中发现，当多普勒频移参数设置偏差超过20%时，仿真结果与实测数据的吻合度会显著下降。建议在实际应用中，信道参数需通过现场测量校准，而非直接采用理论值。
