1. 多畴IPS液晶显示技术概述
在智能手机和平板显示领域，IPS（In-Plane Switching）液晶技术因其广视角特性而广受欢迎。而多畴IPS（Multi-Domain IPS）则通过在单个像素内划分不同取向区域（畴），进一步改善了视角特性和色彩表现。这种技术通过在单个像素内设置多个不同液晶分子排列方向的区域，使得从不同角度观看时，整体光学表现更加均匀。
我最近使用TechWiz LCD 2D软件对多畴IPS结构进行了仿真分析，目的是验证不同电压下液晶分子的指向矢分布及其对光透过率的影响。这种仿真对于优化显示面板设计至关重要，可以帮助工程师在实际制造前预测显示性能，节省大量试错成本。
2. 仿真环境搭建与参数设置
2.1 基础仿真条件配置
在TechWiz LCD 2D中，我设置了以下基础仿真参数：
- 模拟区域：0~10μm范围
- 边界条件：周期性边界（Periodic）
- 单位长度：0.5μm
- 温度条件：室温（25℃）
- 光源：标准白光LED背光（波长范围380-780nm）
提示：周期性边界条件的设置对于模拟无限延伸的显示面板非常关键，可以避免边缘效应对结果的影响。
多畴结构的设计采用了双畴配置：
- Domain A：液晶分子预倾角+12°
- Domain B：液晶分子预倾角-12°
这种对称设计可以有效抵消单一取向带来的视角依赖性，是提升显示视角均匀性的常用方法。
2.2 材料堆栈结构设计
液晶显示器的性能很大程度上取决于各层材料的选择和堆叠顺序。在我的仿真中，采用了以下典型结构（从上到下）：
- 上偏光片：吸收轴0°
- 上玻璃基板：厚度0.5mm
- 公共电极：ITO材料，厚度100nm
- 液晶层：厚度3.5μm，Δn=0.1
- 像素电极：ITO材料，宽度3μm，间隔4μm
- 下玻璃基板：厚度0.5mm
- 下偏光片：吸收轴90°
python复制# 示例：液晶层参数设置代码
lc_layer = {
'thickness': 3.5, # 单位：μm
'delta_n': 0.1, # 光学各向异性
'k11': 10.0, # 弹性常数（pN）
'k22': 6.5,
'k33': 15.0,
'epsilon_para': 10.0, # 介电常数
'epsilon_perp': 3.0
}
3. 多畴结构建模过程详解
3.1 掩膜设计与畴区划分
创建多畴结构的关键步骤是设计合适的掩膜图案。在TechWiz中，我采用了条纹状掩膜设计：
- 创建基础像素图案：宽度50μm，高度150μm
- 设计掩膜条纹：宽度25μm，间距25μm
- 设置不同区域的取向角：
- 掩膜覆盖区域：Domain A（+12°）
- 开放区域：Domain B（-12°）
这种设计会产生交替排列的畴区，每个畴区宽度约25μm。在实际生产中，这种图案通常通过摩擦工艺或光配向技术实现。
3.2 材料参数优化设置
各层材料的参数设置直接影响仿真结果的准确性。以下是我调整的关键参数：
| 材料层 | 参数 | 值 | 说明 |
|---|---|---|---|
| 液晶层 | 厚度 | 3.5μm | 影响响应时间和透过率 |
| 弹性常数K11 | 10pN | 影响液晶变形难易度 | |
| 弹性常数K22 | 6.5pN | 影响扭曲变形能量 | |
| 弹性常数K33 | 15pN | 影响弯曲变形能量 | |
| ITO电极 | 电阻 | 10Ω/sq | 影响电压分布均匀性 |
| 偏光片 | 透过率 | 42% | 影响整体亮度 |
注意：液晶弹性常数的比值(K33/K11)对阈值电压和响应特性有显著影响，需要根据实际使用的液晶材料准确设置。
4. 仿真结果分析与解读
4.1 指向矢分布与透过率关系

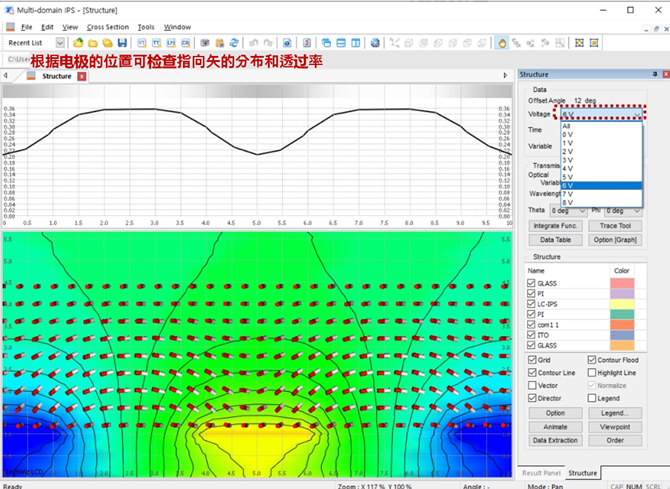

在5V工作电压下，仿真得到的指向矢分布显示：
- 靠近电极边缘区域：液晶分子明显倾斜，指向矢变化剧烈
- 畴中心区域：指向矢保持接近初始预倾角
- 畴边界区域：存在明显的过渡区，指向矢逐渐旋转
对应的透过率分布显示：
- 高透过率区域：对应液晶分子取向与偏光片吸收轴夹角接近45°
- 低透过率区域：分子取向接近0°或90°
4.2 电压-透过率(V-T)特性分析

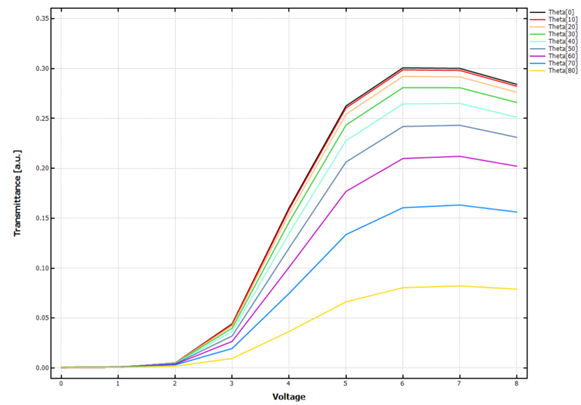

从所有畴区的综合V-T曲线可以看出：
- 阈值电压(Vth)：约2.3V（透过率开始明显上升）
- 饱和电压(Vsat)：约5.5V（透过率达到最大值）
- 最大透过率：约32%（受偏光片和液晶层参数限制）

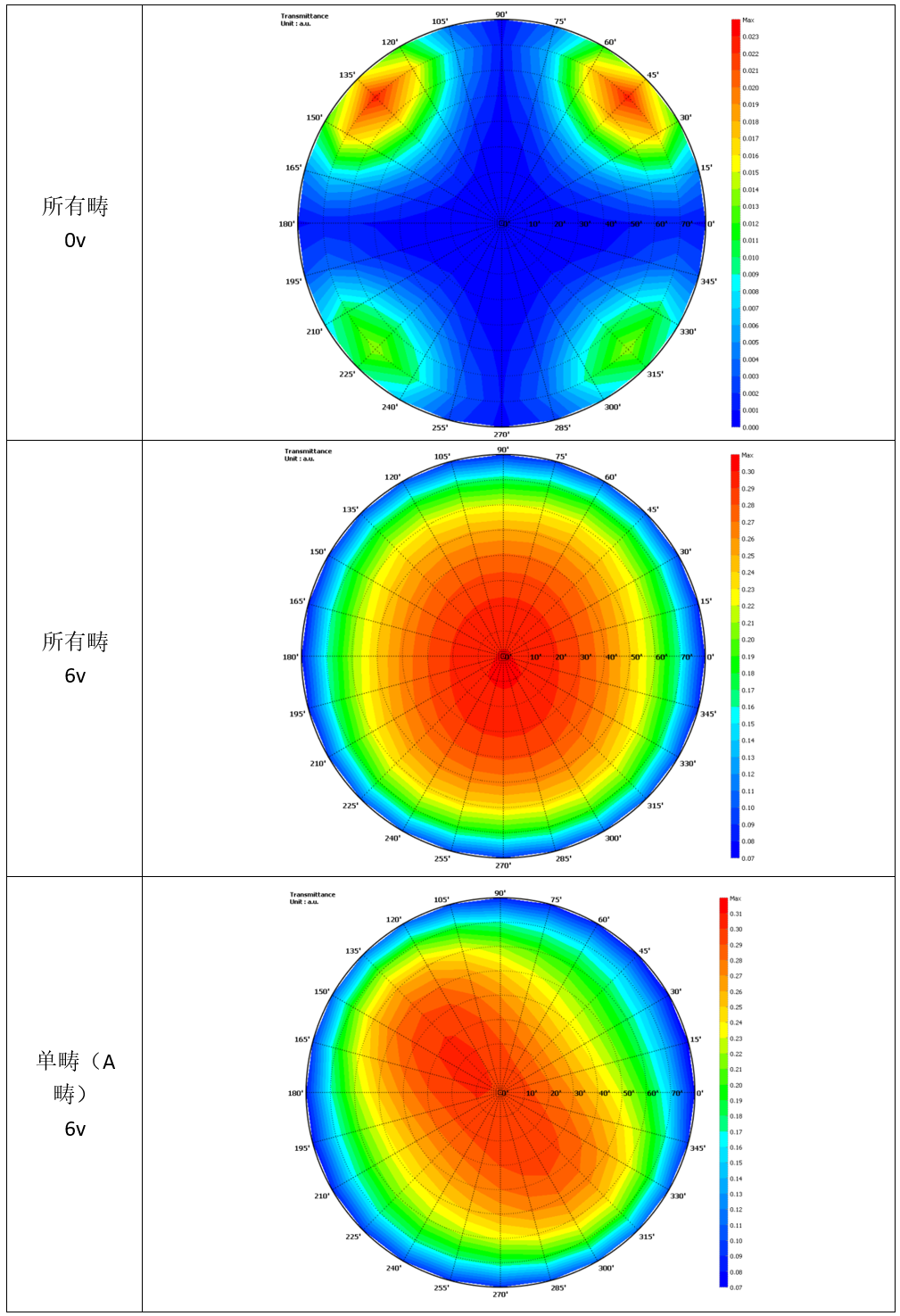

不同电压下的透过率分布图显示：
- 低电压(2V)：仅有边缘区域有微弱透过
- 中电压(4V)：各畴区开始出现明显明暗条纹
- 高电压(6V)：整体透过率趋于均匀，但仍有轻微条纹可见
5. 工程实践中的关键考量
5.1 多畴设计的优化方向
根据仿真结果，我总结了几点优化建议：
- 畴区尺寸优化：25μm的畴区宽度在5μm像素间距下可能偏大，可尝试缩小到10-15μm
- 预倾角组合尝试：除了±12°，可以测试±10°和±15°的组合效果
- 液晶材料选择：高Δn材料可减薄液晶层厚度，提升响应速度
5.2 常见问题排查指南
在实际工程中可能遇到的问题及解决方案：
| 问题现象 | 可能原因 | 解决方案 |
|---|---|---|
| 透过率不均匀 | 畴区尺寸过大 | 减小掩膜条纹宽度 |
| 响应时间慢 | 液晶层过厚或弹性常数过大 | 减薄厚度或更换液晶材料 |
| V-T曲线异常 | 电极电阻过大 | 优化ITO镀膜工艺 |
| 视角色偏 | 预倾角不对称 | 检查配向工艺均匀性 |
6. 进阶仿真技巧与参数研究
6.1 弹性常数对性能的影响
通过参数化研究发现：
- K11主要影响阈值电压：K11增加1pN，Vth增加约0.15V
- K33/K11比值影响曲线陡度：比值越大，V-T曲线越平缓
- K22影响较小，主要与扭曲变形相关
6.2 温度因素的考量
在实际应用中，显示面板的温度会变化，因此在仿真中加入温度变量很重要：
- 高温(50℃)：阈值电压降低约15%，响应速度加快
- 低温(-20℃)：阈值电压升高约20%，响应明显变慢
- 建议：在仿真中设置25℃、40℃、60℃三个典型温度点进行验证
我在实际项目中发现的几个经验点：
- 仿真网格密度对结果精度影响很大，特别是在畴边界区域，建议至少设置20个网格点/μm
- 电压步长设置：在阈值电压附近建议用0.1V步长，饱和区可用0.5V步长
- 收敛条件设置：残差设为1e-5可以兼顾精度和计算速度
