含间隙铰关节机构动力学仿真系统开发与应用

1. 项目概述：含间隙铰关节机构动力学仿真系统

作为一名长期从事机械系统动力学仿真的工程师，我经常遇到含间隙铰链的机构分析难题。这类问题在工程实践中极为常见——从工业机械臂到汽车悬架系统，运动副间隙导致的非线性动力学效应往往直接影响系统性能和寿命。今天要分享的这套仿真系统，正是为解决这类问题而开发的完整解决方案。

这套系统采用多体动力学方法建立含间隙铰关节的动力学方程，通过MATLAB实现理论方程的数值计算编程，并集成ADAMS仿真验证。其核心价值在于：

• 实现了从理论建模到数值求解的完整闭环
• 包含自研的接触力模型（可编译为.dll文件嵌入ADAMS）
• 提供MATLAB与ADAMS的协同仿真方案
• 特别解决了含间隙系统难以收敛的技术痛点

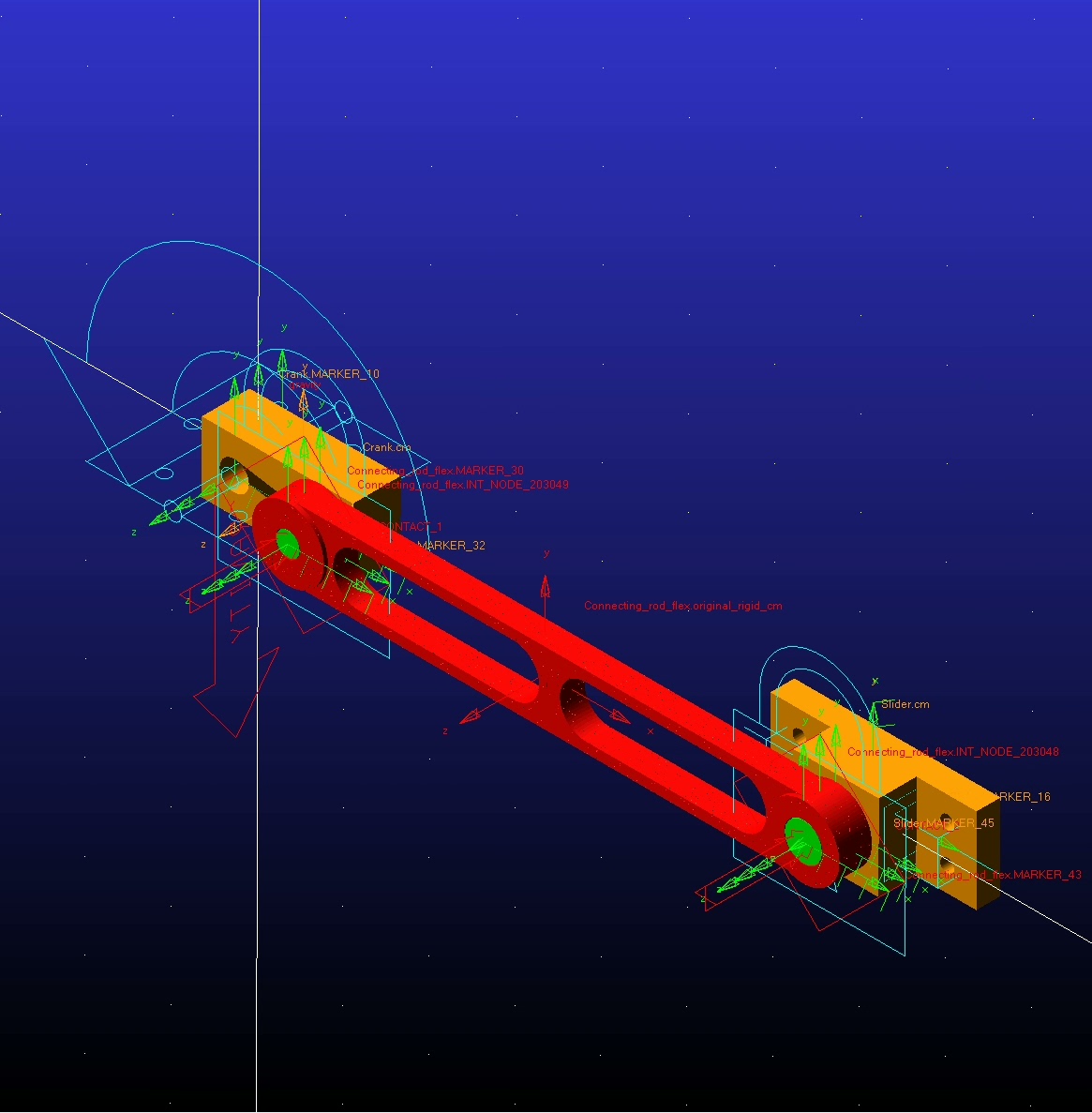

系统基于经典的曲柄滑块机构，但建模方法适用于各类含间隙铰链的机械系统。下面这张机构简图展示了系统的基本拓扑结构：

2. 系统架构与核心算法

2.1 多体动力学建模框架

系统采用拉格朗日方法建立动力学方程，处理两类不同性质的约束：

matlab复制% 完整约束方程示例 (acc_lam.m中实现)
function [acc, lam] = acc_lam(crntTime, pos, vel, model)
    % 构建带约束的动力学方程矩阵
    % [ M      Φ_q^T ] [ a ]   [ Q ]
    % [              ] [   ] = [   ]
    % [ Φ_q     0    ] [ λ ]   [ γ ]
    % 其中Φ_q为约束雅可比矩阵

对于理想无间隙系统，直接求解上述方程即可。而对于含间隙系统，需要额外处理接触力：

matlab复制% 接触力计算 (forcemodel.m)
function F=forcemodel(q,qp)
    % 计算法向接触力 (Hertz理论)
    Fn = K * abs(delta)^n * (1 + 3*(1-er^2)/4*(vn/Vdelta0));

    % 计算切向摩擦力
    Ft = u * Cd(vt) * Fn * sign(vt);

2.2 数值积分方法选择

系统采用Newmark-β法进行时间积分，这是处理结构动力学问题的经典方法。其参数配置如下：

提示：这种双步长策略是保证含间隙系统收敛的关键——大步长保证效率，接触计算采用极小步长确保精度。

2.3 接触力模型实现细节

法向接触模型

基于Hertz接触理论，关键参数包括：

• 接触刚度K = (4/3)E√(R)
  • E为等效弹性模量：1/E = (1-ν₁²)/E₁ + (1-ν₂²)/E₂
  • R为等效半径：1/R = 1/R₁ + 1/R₂
• 能量恢复系数er = 0.9 (钢-钢碰撞)

切向摩擦模型

采用速度相关摩擦系数过渡函数：

matlab复制function C=Cd(vt)
    % 静摩擦临界速度 vs = 0.001 m/s
    % 动摩擦临界速度 vd = 0.01 m/s
    if abs(vt) < vs
        C = 0;  % 静摩擦区
    elseif abs(vt) > vd
        C = 1;  % 动摩擦区
    else
        C = (abs(vt)-vs)/(vd-vs);  % 过渡区
    end

3. 关键实现技术与调试心得

3.1 MATLAB-ADAMS协同仿真

将MATLAB模型移植到ADAMS的核心步骤：

1. 将接触力模型编译为.dll动态链接库

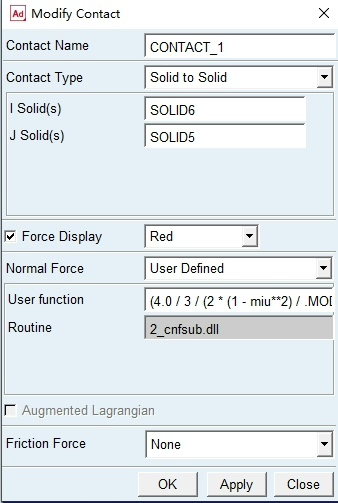

2. 在ADAMS中通过GSE(General State Equation)接口调用
3. 设置合理的通讯步长(建议0.001-0.0001s)

踩坑记录：首次尝试时未考虑ADAMS的坐标系转换，导致力方向错误。解决方法是在.dll中加入坐标变换矩阵。

3.2 收敛性调优技巧

含间隙系统难以收敛的三大原因及对策：

1. 初始穿透问题

   • 对策：仿真前运行静态平衡分析
   • 代码实现：ode15s求解器预处理

2. 接触刚度突变

   • 对策：采用连续接触力模型(本系统已实现)
   • 参数建议：K值从1e6逐步增加到1e8

3. 数值阻尼不足

   • 对策：调整Newmark参数γ > 0.5
   • 经验值：γ=0.7-0.9

3.3 性能优化方案

通过实测对比不同方案的CPU时间：

建议开发流程：MATLAB原型→性能分析→关键模块移植→联合仿真。

4. 工程应用案例分析

4.1 间隙对机构动态响应的影响

通过对比理想系统和含间隙系统的仿真结果，观察到三个典型现象：

1. 加速度响应畸变
   • 理想系统：光滑正弦曲线
   • 含间隙系统：出现高频振荡(见图)

2. 相位偏移

   • 0.25mm间隙导致约3°相位滞后
   • 计算公式：Δt = arcsin(c/L)/ω

3. 能量耗散

   • 每周期能量损失约0.8%
   • 主要来源：接触阻尼和摩擦

4.2 参数敏感性研究

改变间隙值c得到的峰值加速度统计：

工程建议：对于精密机构，间隙应控制在0.1mm以内。

5. 进阶开发指南

5.1 自定义接触力模型扩展

现有系统支持三种扩展方式：

1. 修改forcemodel.m中的力计算公式
   • 例如添加粘弹性项：Fn += C*vn
2. 替换摩擦模型Cd.m
   • 例如采用Stribeck曲线
3. 通过user_force.dll接口接入外部模型

5.2 多间隙耦合分析

对于含多个间隙铰链的系统，需要注意：

1. 接触力计算顺序不影响结果
2. 建议采用稀疏矩阵存储雅可比矩阵
3. 并行计算设置示例：

   matlab复制parfor i = 1:numJoints
       F(:,i) = forcemodel(q(:,i), qp(:,i));
   end


5.3 实验验证方案

我们采用的标定方法：

1. 高速摄像机记录实际机构运动
2. 激光测振仪采集加速度信号
3. 参数反演流程：
   • ① 固定K，辨识er
   • ② 固定er，优化K
   • ③ 循环①-②直到误差<5%

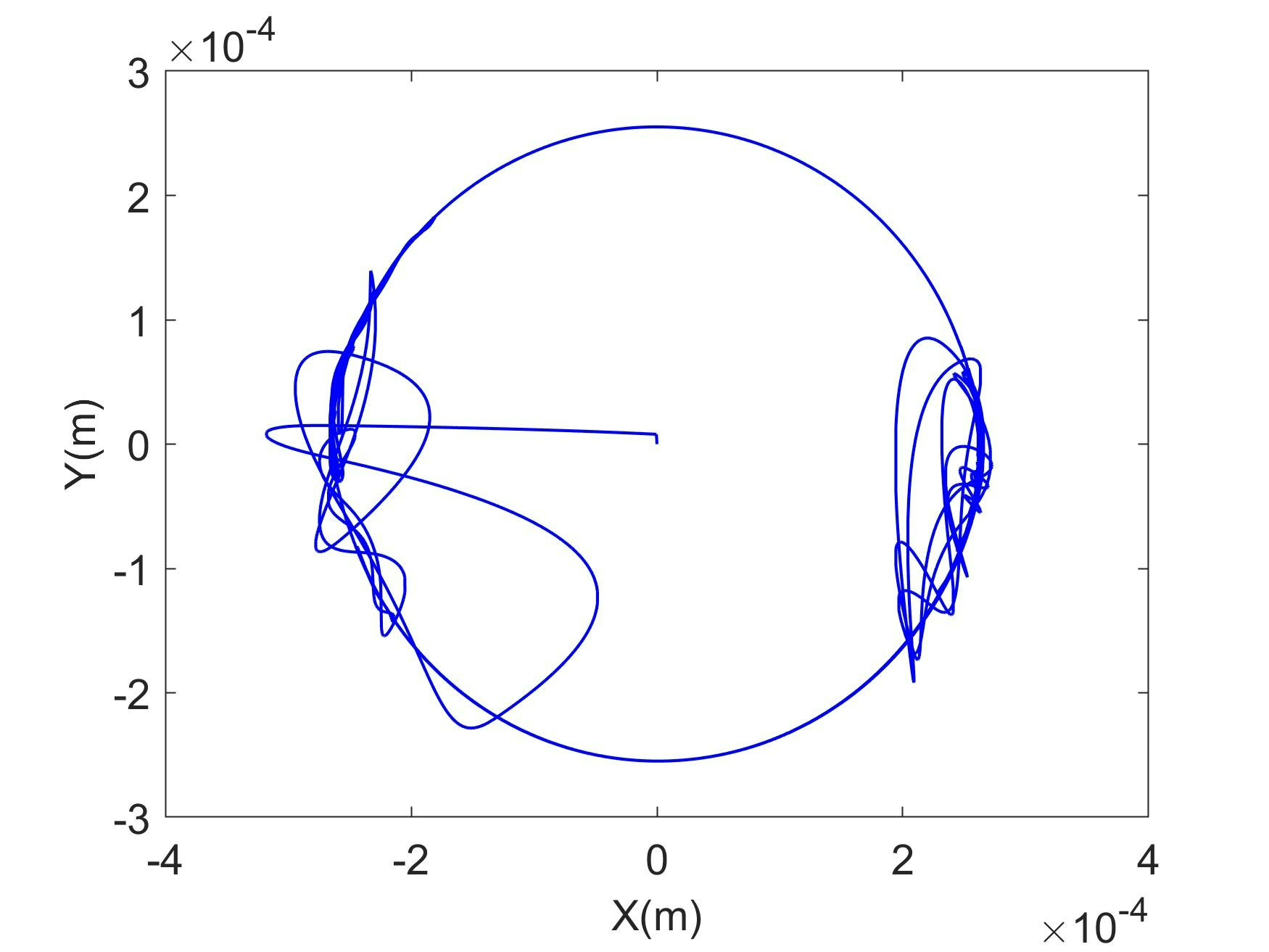

实测与仿真对比结果：

6. 常见问题解决方案

Q1：仿真出现数值发散

可能原因及排查步骤：

1. 检查初始条件
   • 确认无初始穿透：delta = q(1) - q(2) - c > 0
2. 降低首次仿真步长
   • 设置InitialStep=1e-6
3. 查看接触力输出
   • 用disp(Fn)确认力值合理

Q2：ADAMS联合仿真时通讯失败

典型错误处理：

1. 版本兼容性
   • MATLAB与ADAMS需同为32位或64位
2. 路径设置
   • .dll文件路径不能含中文
3. 函数签名
   • 确保导出函数符合__stdcall约定

Q3：高频振荡处理技巧

三种滤波方案对比：

个人推荐方案：在测量端添加20kHz低通滤波，既保留主要动态又不影响求解。
