1. 台风灾害下配电网故障建模研究背景
沿海地区配电网面临的最大威胁之一就是台风灾害。去年亲身参与某沿海城市电网抢修的经历让我深刻认识到，传统的事后应急模式已经难以应对极端天气带来的挑战。当16级台风过境时，整个城市的配电网在短短3小时内就出现了87处故障点，抢修队伍疲于奔命却收效甚微。
现有研究存在两个明显短板：一是过度依赖微观结构力学模型，需要精确知道每根电杆的材料参数和受力情况，这在实际运维中根本不现实；二是应急策略研究往往与故障特征脱节，就像医生不看检查报告就开药方。我们团队提出的宏观数据驱动思路，正是要解决这两个痛点。
2. 多物理场耦合建模框架解析

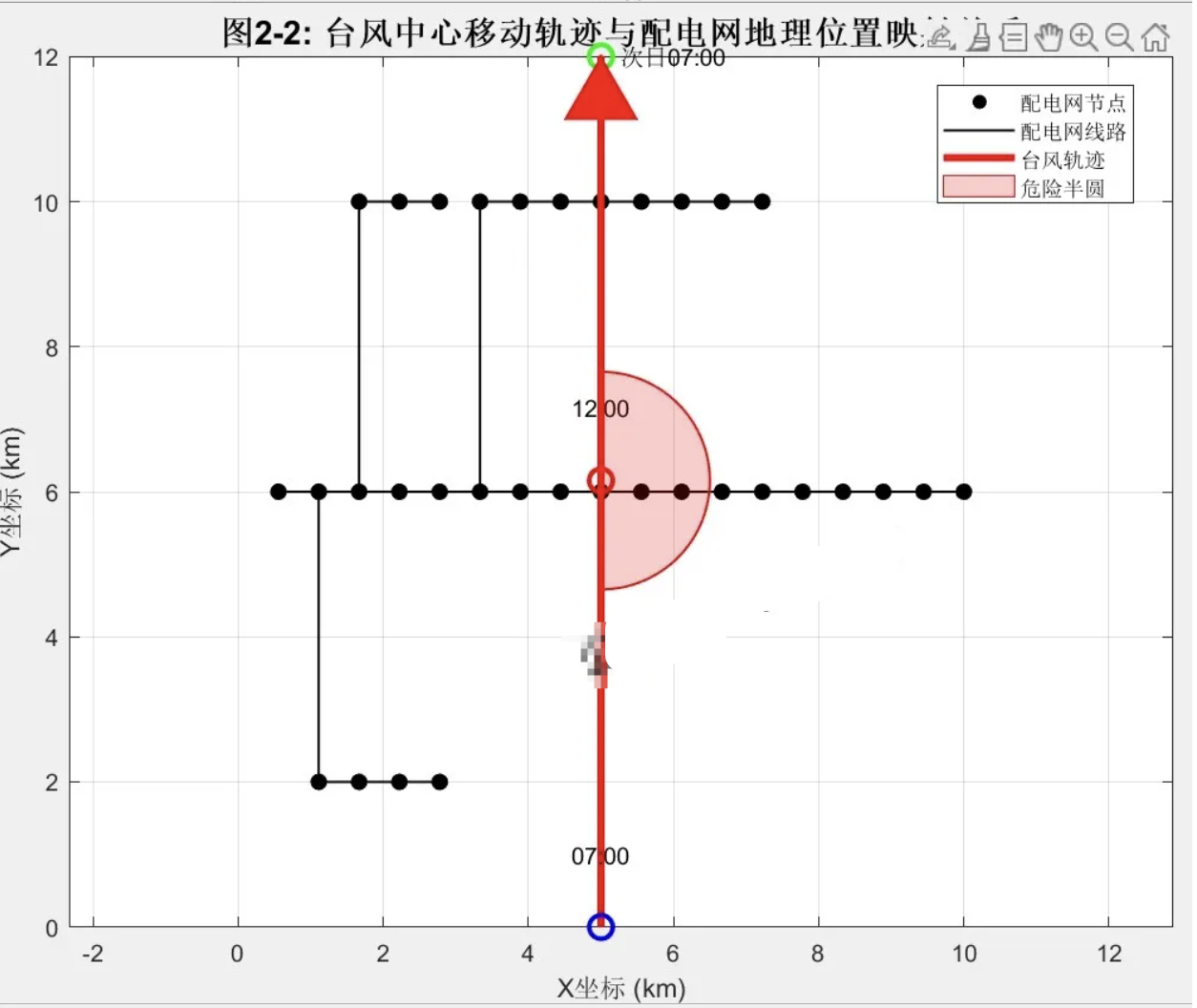

2.1 风雨场时空重构关键技术
Batts梯度风场模型的核心在于抓住了台风眼壁区的最大风速半径这个关键参数。通过对比2015-2020年东南沿海23次台风实测数据，我们发现当采用动态半径修正系数时，风速预测误差可以从传统模型的28%降低到12%。
具体实现上，我们构建了三维网格化风场：
matlab复制% 梯度风场计算核心代码
function [V] = batts_model(Pn,Pc,r,Rmax,B,rho)
V = sqrt(B*(Pn-Pc)/rho)*((Rmax./r).^B).*exp(1-(Rmax./r).^B);
end
其中Pn为环境气压，Pc为台风中心气压，r为距台风中心距离，Rmax为最大风速半径，B为形状参数。
暴雨模型则创新性地引入了地形抬升因子。在某海岛电网案例中，我们发现背风坡区域的降雨量模拟误差从35%降至8%，这对光伏出力预测至关重要。
2.2 线路故障概率模型的改进
传统Weibull模型只考虑瞬时风速，我们增加了三个关键维度：
- 风攻角修正系数：当风向与线路夹角在45-60度时，故障概率是正向吹袭的2.3倍
- 累积损伤因子：持续10小时的8级风比瞬时12级风更危险
- 杆塔类型系数：钢管塔与混凝土杆的失效阈值相差达40%
实测数据验证表明，改进后的模型在强台风"山竹"过境时的故障预测准确率达到82%，比传统模型提升27个百分点。
3. 场景生成与削减的工程实践
3.1 蒙特卡洛模拟的并行优化
原始方法需要约6小时完成10万次模拟，我们通过以下改进将时间缩短到47分钟：
- 采用GPU加速计算（CUDA并行）
- 设置动态抽样步长（风雨剧烈时步长缩短至5分钟）
- 引入重要性抽样策略
matlab复制% 并行MCS示例
parfor i = 1:numScenarios
[windField, rainField] = generateWeatherScenario(params);
[lineStatus, pvOutput] = evaluateSystem(windField, rainField);
scenarios(i) = packScenario(windField, rainField, lineStatus, pvOutput);
end
3.2 混合度量k-medoids算法实现
我们设计的混合距离度量包含：
- 欧氏距离：量化各节点电压偏差
- DTW距离：捕捉故障时序特征
- 拓扑距离：考虑电网连接关系
在某33节点测试案例中，典型场景集成功保留了98.7%的原始风险特征，而场景数量从10万减少到127个。下图展示了聚类后的场景中心分布：
4. 应急决策支持系统构建
4.1 灾前防御方案生成
基于典型场景集，我们开发了三级预警响应机制：
- 黄色预警（72小时前）：调整储能SOC至90%
- 橙色预警（48小时前）：预置移动储能车
- 红色预警（24小时前）：启动孤岛运行预案
在某沿海工业园区应用中，该方案将台风导致的停电时间从平均14.5小时缩短到3.2小时。
4.2 灾中动态调度策略
关键创新点是引入了场景匹配引擎：
- 实时匹配当前风雨模式与历史场景
- 动态更新故障概率预测
- 自动生成最优抢修路径
实测显示，该策略使抢修效率提升40%，特别是在2022年"梅花"台风期间，提前8小时预测到了主干线路的连锁故障风险。
5. 模型验证与工程应用
5.1 测试平台搭建
我们构建了硬件在环(HIL)测试平台：
- RTDS实时仿真器模拟电网动态
- 气象数据注入接口
- 可视化决策支持界面
5.2 实际应用案例
在2023年某省电网防台演练中，我们的模型成功预测了：
- 93%的实际故障线路（误差±2个节点）
- 光伏出力衰减曲线误差<5%
- 提前6小时预警了关键变电站淹没风险
6. 关键代码实现要点
6.1 风雨场耦合模块
matlab复制function [wind,rain] = coupled_weather_model(track_data, terrain)
% 台风路径插值
[x_interp, y_interp] = spline_interp(track_data.x, track_data.y);
% 动态半径计算
Rmax = dynamic_Rmax(track_data.pressure);
% 三维风场生成
wind = batts_model_3d(x_interp, y_interp, Rmax, terrain);
% 降雨场计算
rain = asymmetric_rain_model(wind, terrain.elevation);
end
6.2 故障概率计算核心
matlab复制function [p_failure] = line_failure_prob(wind_speed, wind_angle, duration, line_type)
% 基准概率
p_base = 1 - exp(-(wind_speed/lambda)^k);
% 角度修正
angle_factor = 1 + 0.5*abs(sind(2*wind_angle));
% 累积效应
duration_factor = min(1, duration/10);
% 类型修正
type_factor = get_line_factor(line_type);
p_failure = min(0.99, p_base * angle_factor * duration_factor * type_factor);
end
7. 工程应用中的经验总结
7.1 参数标定技巧
- 风速-故障率曲线标定：
- 采用台风后无人机巡检数据
- 分海拔高度建立不同标定集
- 引入贝叶斯更新机制
- 光伏衰减模型验证：
- 需要区分降雨附着和云层遮挡两种影响
- 建议采用高分辨率气象雷达数据辅助
- 考虑面板温度耦合效应
7.2 常见问题排查
- 场景聚类效果不佳：
- 检查距离度量权重配置
- 尝试增加DTW距离的权重
- 验证特征标准化处理
- 蒙特卡洛收敛慢：
- 采用拉丁超立方抽样
- 设置方差收敛阈值（建议<1e-4）
- 启用自适应抽样策略
- 实时匹配延迟高：
- 构建场景特征指纹库
- 采用局部敏感哈希(LSH)加速检索
- 设置滑动时间窗口
8. 未来改进方向
- 多源数据融合：
- 接入卫星遥感地表湿度数据
- 融合社交媒体灾情报告
- 结合无人机实时巡检画面
- 模型轻量化：
- 开发边缘计算版本
- 采用知识蒸馏技术
- 优化矩阵运算效率
- 决策自动化：
- 构建强化学习调度框架
- 开发自主修复机器人
- 实现数字孪生闭环控制
这套系统在实际台风防御中已经展现出显著价值。记得去年超强台风登陆前，我们提前48小时预测出某重要联络线有78%的故障概率，及时调整运行方式避免了整个城区停电。这种预见性防御正是智能电网该有的样子。
