初级永磁磁场调制直线电机设计与优化

1. 初级永磁磁场调制直线电机设计概述

在轨道交通领域，直线电机技术正经历着革命性的发展。传统旋转电机需要通过机械传动装置将旋转运动转换为直线运动，这种转换过程不可避免地存在能量损耗和效率降低的问题。而直线电机直接产生直线推力，消除了中间转换环节，具有结构简单、效率高、维护方便等显著优势。特别是在城市轨道交通应用中，直线电机系统可以显著降低隧道建设成本（截面尺寸可减少约30%），同时提供更强的爬坡能力（最大坡度可达6%-8%，是传统系统的两倍）和更小的转弯半径（最小可达50m）。

初级永磁磁场调制直线电机（Primary Permanent Magnet Field Modulated Linear Motor, PPMFMLM）作为一种新型直线电机，其创新之处在于将永磁体和电枢绕组都布置在初级侧，而次级侧采用特殊的凸极齿结构并加入隔磁磁障。这种设计带来了几个关键优势：

1. 永磁体安装在初级侧，便于散热和维护
2. 次级结构简单可靠，适合长距离轨道应用
3. 通过磁场调制原理实现高推力密度
4. 隔磁磁障设计有效减少了漏磁，提高了永磁体利用率

关键设计参数：本文研究的PPMFMLM初级长度为360mm，宽度为120mm；采用12极钕铁硼永磁体（剩磁1.2T，矫顽力≥1990kA/m）；次级设计为10个凸极齿，齿高7mm；气隙长度0.5mm；额定功率2000W，运行速度0.5m/s。

2. 电机结构与工作原理深度解析

2.1 创新性结构设计

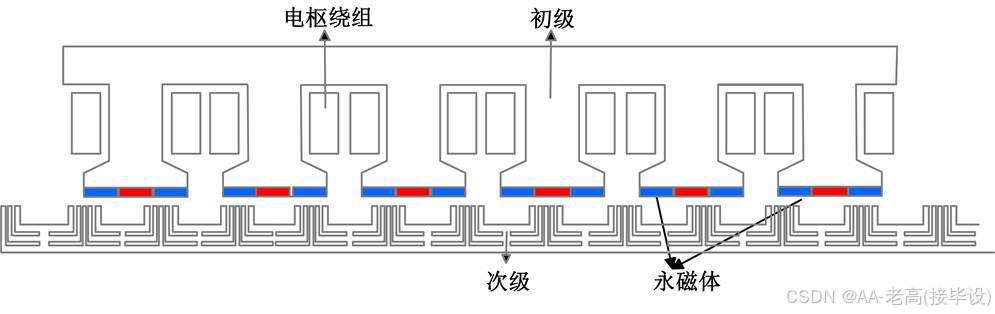

PPMFMLM的结构设计体现了多项创新（如图1所示）。初级侧采用6槽一体化结构，槽内直接嵌入三相电枢绕组。每个主齿面上平行安装两个反向充磁的永磁体，这种排列方式可以增强气隙磁场的均匀性。次级侧采用磁障型设计，通过在凸极齿部加入非导磁材料形成的隔磁磁障，有效引导磁通在两侧导磁层之间流动。

图1 PPMFMLM结构示意图

这种结构带来三个主要好处：

1. 次级凸极齿与永磁体相互作用产生磁场调制效应
2. 隔磁磁障减少了永磁体的漏磁通
3. 次级结构简单可靠，适合长距离轨道铺设

2.2 磁场调制原理详解

PPMFMLM的核心工作原理基于磁齿轮效应。当永磁体的极对数（Ppm）、电枢绕组产生的磁场极对数（Pds）和次级凸极齿数（Pc）满足特定关系时，会产生有效的磁场调制效果。其数学表达式为：

Pc = Ppm + Pds

在本设计中，采用12极永磁体（Ppm=6对极）和2对极的电枢磁场（Pds=1），因此次级凸极齿数设计为10个（Pc=5），满足5=6-1的关系。这种配置产生的磁场调制变比Gr为：

Gr = Pc/(Pc - Ppm) = 5

这意味着电枢绕组产生的低速行波磁场与次级凸极齿调制作用后，可以产生高速的永磁磁场，从而获得较大的电磁推力。

2.3 等效磁路建模分析

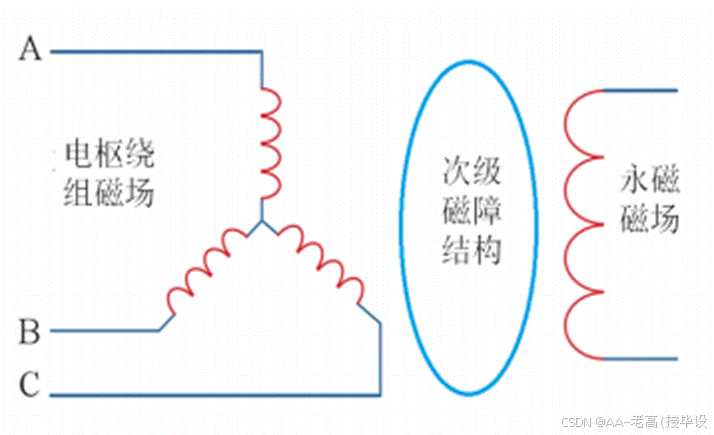

为准确计算电机性能，我们建立了PPMFMLM的等效磁路模型（如图2所示）。模型中考虑了以下几个关键因素：

1. 永磁体的磁动势（MMF）源
2. 气隙磁导的周期性变化
3. 次级凸极齿的调制效应
4. 隔磁磁障的影响

图2 PPMFMLM等效磁路模型

永磁体产生的磁动势可表示为傅里叶级数：

Fpm(x) = Σ[Fpmn·cos(n·Ppm·x + θn)]

其中，Fpmn是各次谐波的幅值，x是位置坐标，θn是相位角。气隙磁导Λ(x)也呈现周期性变化：

Λ(x) = Λ0 + Σ[Λk·cos(k·Pc·x + φk)]

通过求解这个磁路模型，我们可以得到气隙中的磁通密度分布，进而计算电磁推力等性能参数。

3. 关键参数优化设计与有限元分析

3.1 电机设计流程与方法

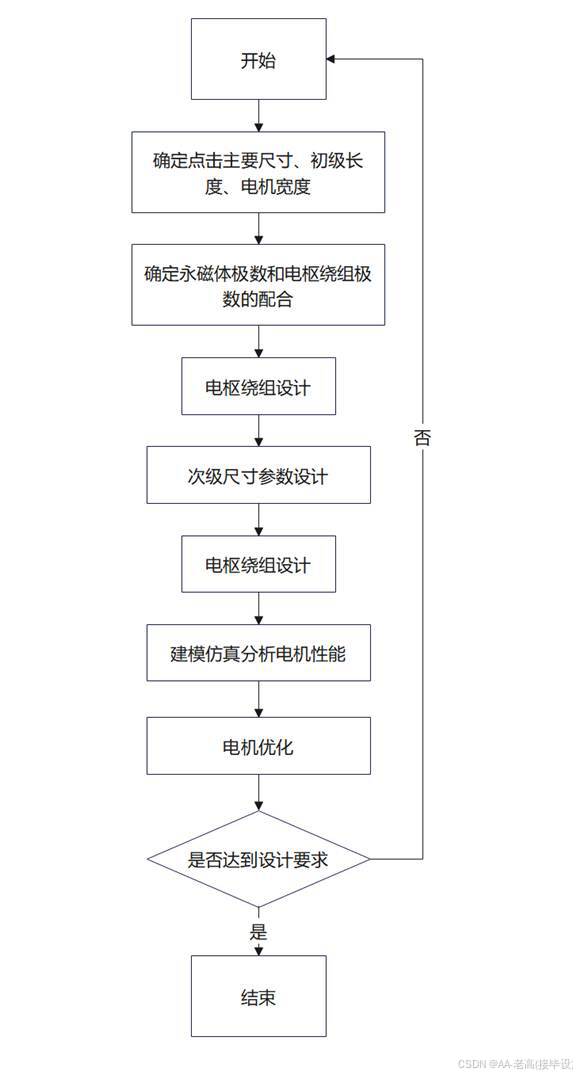

PPMFMLM的设计是一个多参数优化过程，图3展示了完整的设计流程图。首先根据技术要求确定初步参数，然后通过有限元分析进行多参数优化，最后验证性能指标。

图3 PPMFMLM设计流程图

设计过程中需要重点考虑以下几个方面的平衡：

1. 推力密度与材料成本的平衡
2. 效率与功率因数的关系
3. 推力波动与运行平稳性的要求
4. 散热能力与功率密度的矛盾

3.2 气隙长度优化分析

气隙长度是影响电机性能的关键参数之一。较小的气隙可以提高磁场耦合效率，但会增加制造和装配难度；较大的气隙会降低性能，但有利于机械可靠性。我们通过有限元分析研究了气隙长度从0.4mm到2mm的变化对电磁推力的影响。

表1展示了不同气隙长度下的推力特性：

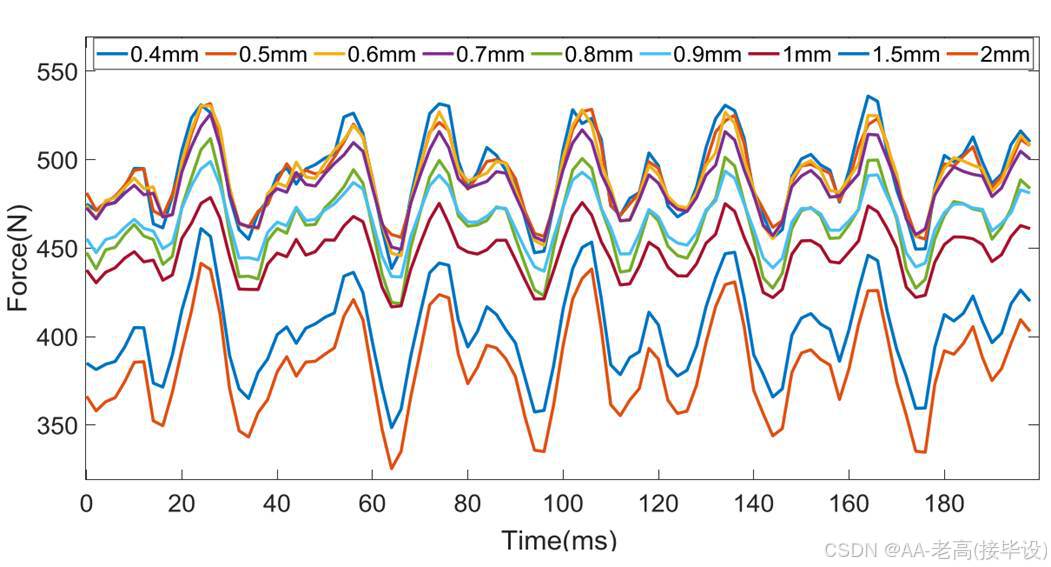

图4 不同气隙长度下的电磁推力波形

分析结果表明，气隙长度为0.5mm时，电机在保持较高平均推力（490.12N）的同时，推力波动较小（78.21N），是较优的选择。当气隙增大到1mm以上时，平均推力明显下降，但推力波动也有所减小，这需要在具体应用中权衡。

3.3 极弧系数优化设计

极弧系数（αp）定义为次级凸极齿宽度与极距之比，直接影响磁场的调制效果。我们研究了从0.278到0.667范围内极弧系数对电机性能的影响。

表2展示了不同极弧系数下的推力特性：

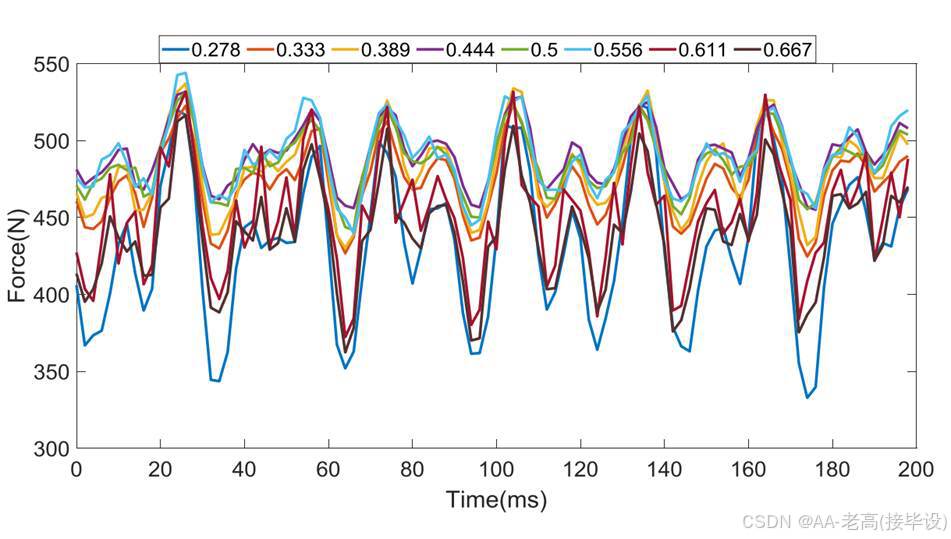

图5 不同极弧系数下的推力波形

当极弧系数为0.444（对应次级齿宽8mm）时，电机表现出最佳的综合性能：平均推力490.71N，推力波动仅76.63N。这是因为此时磁场调制效果达到较佳平衡，既保证了足够的导磁面积，又提供了充分的调制空间。

3.4 次级凸极高度优化

次级凸极高度(ht)直接影响磁路的磁阻和调制效果。我们分析了6mm到13mm范围内的凸极高度对性能的影响。

表3展示了分析结果：

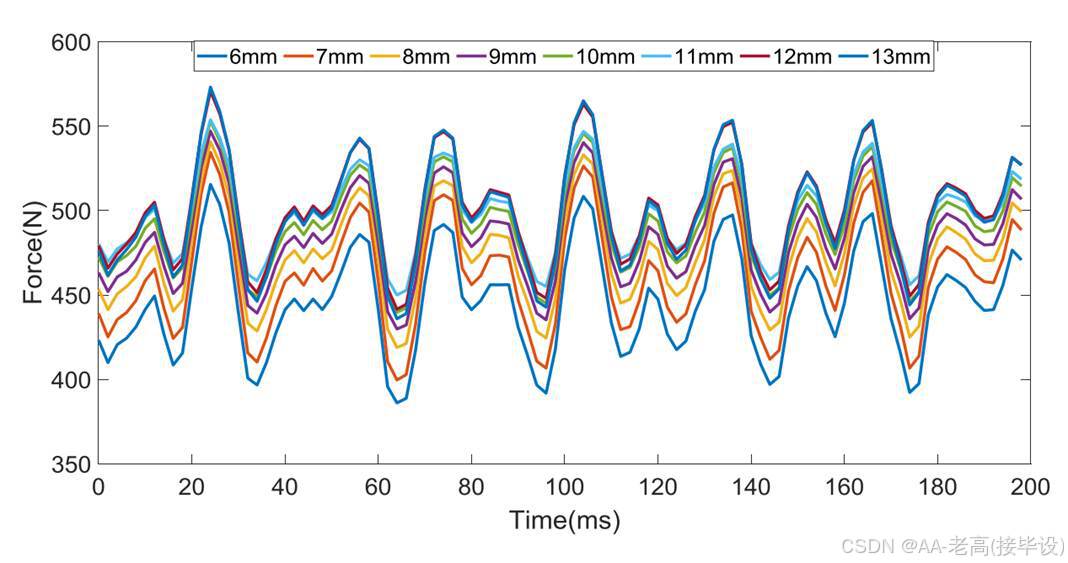

图6 不同凸极高度下的推力特性

当凸极高度达到11mm时，平均推力达到497.63N，同时推力波动降至103.84N。继续增加高度对性能改善有限，反而会增加次级重量和成本。因此，11mm被确定为最优值。

3.5 永磁体厚度优化

永磁体厚度(hpm)直接影响励磁磁势和成本。我们研究了1mm到4.5mm范围内的永磁体厚度对性能的影响。

表4展示了关键数据：

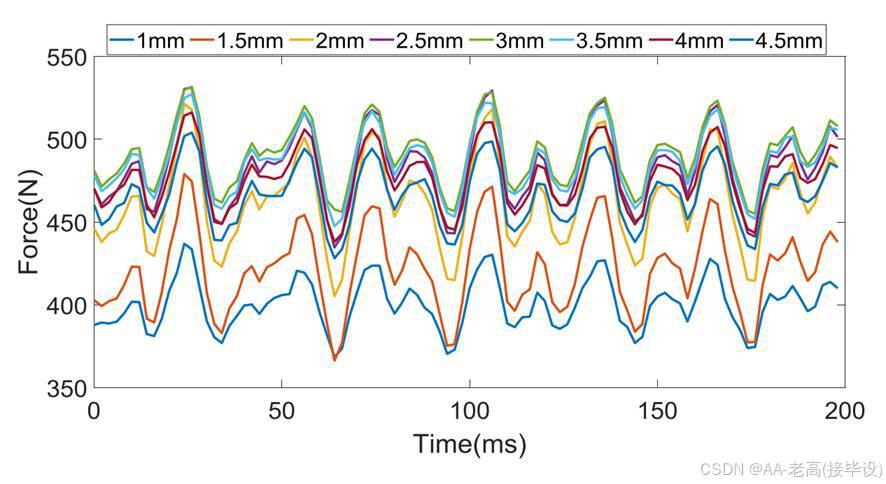

图7 不同永磁体厚度下的推力特性

3mm厚度时，电机达到最佳性能平衡点。继续增加厚度会导致磁路局部饱和，性能提升有限，而成本显著增加。值得注意的是，推力波动在厚度为3mm时达到最低值76.63N，这有利于提高运行平稳性。

4. 电磁特性深度分析与验证

4.1 空载磁场分布特性

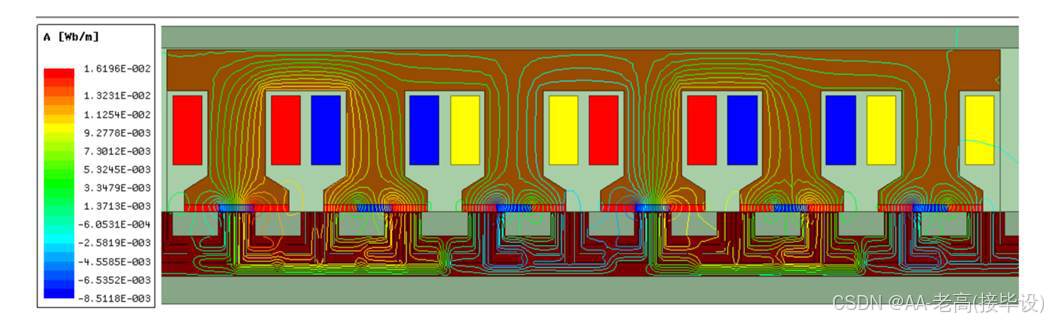

通过有限元分析得到了PPMFMLM的空载磁场分布（图8）。可以看到，磁场主要集中在初级永磁体与次级凸极齿对齐的区域。隔磁磁障有效限制了永磁磁通的横向扩散，减少了漏磁。

图8 PPMFMLM空载磁场分布

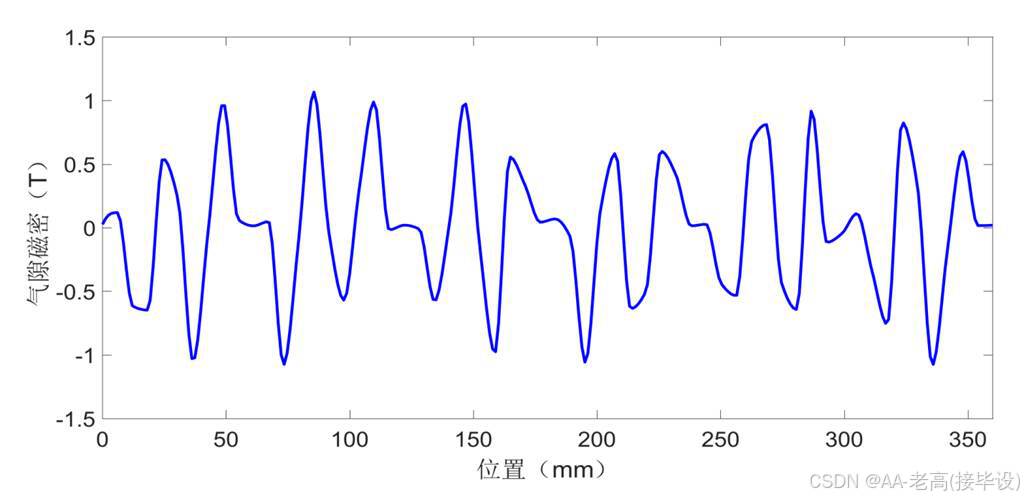

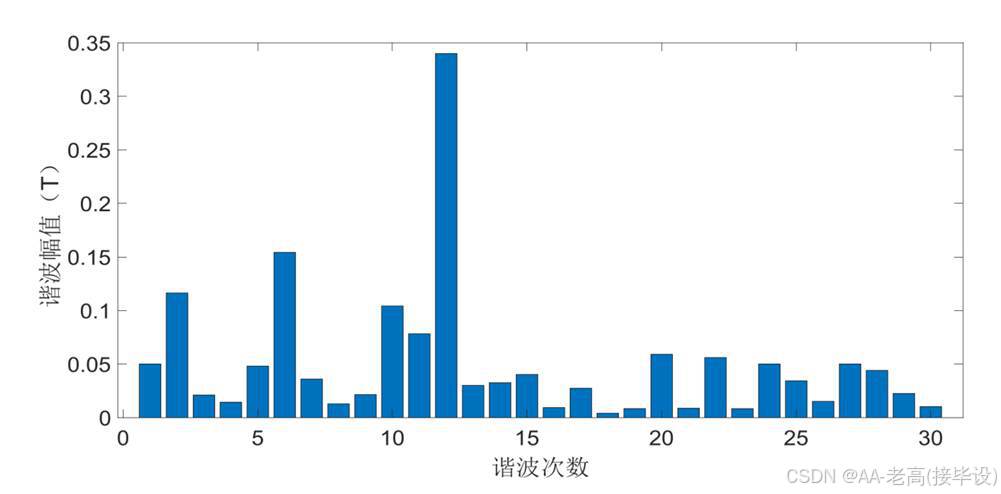

气隙磁密波形（图9）呈现明显的调制特征，通过FFT分析（图10）可以发现，磁场中包含丰富的谐波成分，其中12次谐波（对应永磁体极数）幅值最大，达到0.34T；6次谐波（对应初级槽数）为0.15T；而2次谐波（有效工作谐波）为0.12T。这一结果验证了磁场调制原理的正确性。

图9 空载气隙磁密波形 图10 气隙磁密谐波分析

4.2 空载感应电动势分析

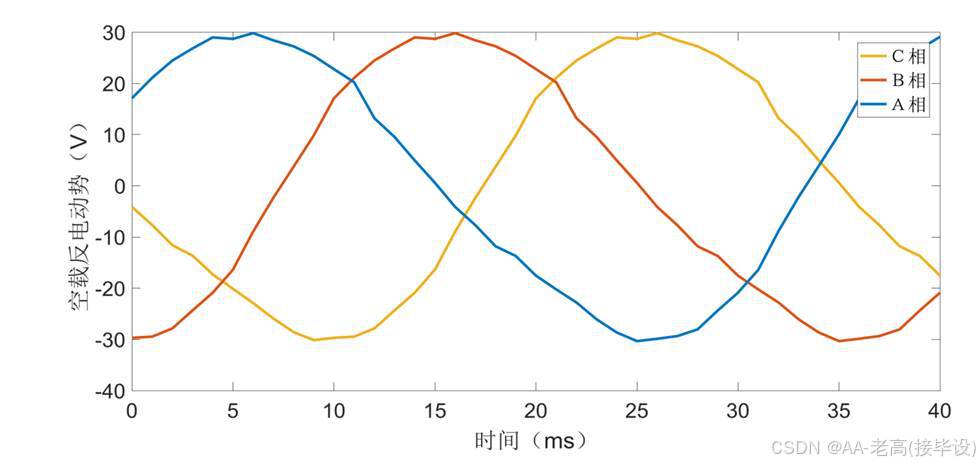

三相绕组的空载感应电动势波形如图11所示。由于磁场调制效应和齿槽影响，电动势波形并非理想正弦波，包含一定的谐波成分。各相电动势峰值略有差异（A相0.161Wb，B相0.151Wb，C相0.155Wb），这是由于直线电机的端部效应所致。

图11 空载反电动势波形

4.3 定位力特性分析

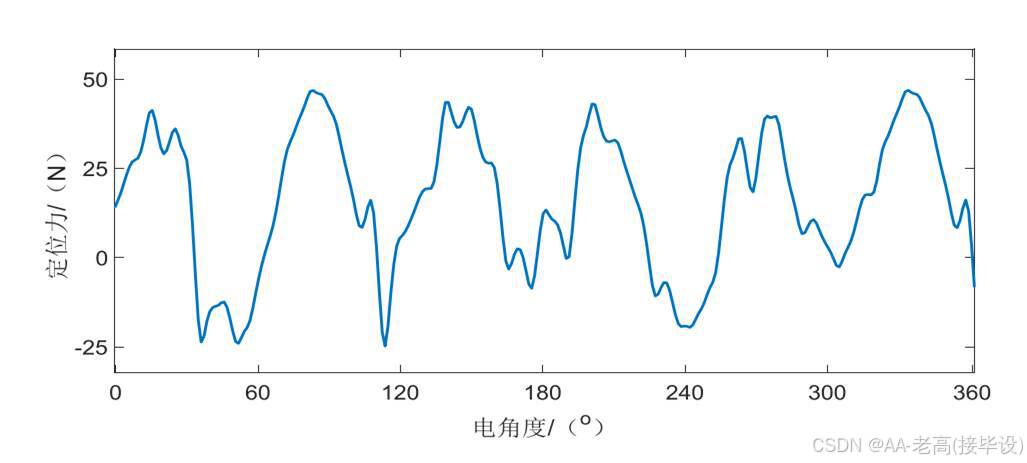

定位力是直线电机特有的问题，由永磁体与齿槽间的相互作用产生。如图12所示，PPMFMLM的定位力峰值为45N，在一个电周期内呈现6个波动周期，这与初级6个槽的结构相对应。

图12 定位力波形

定位力会导致速度波动和振动噪声，在实际应用中需要采取以下措施来抑制：

1. 优化次级凸极形状，采用斜极或分段设计
2. 控制初级与次级的气隙均匀性
3. 在控制算法中加入定位力补偿

4.4 电磁推力性能验证

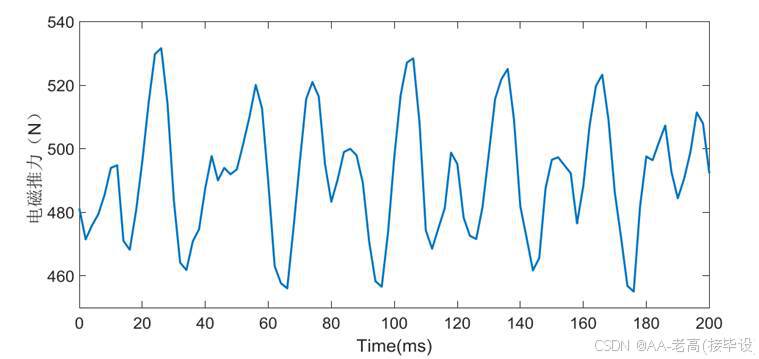

最终优化后的PPMFMLM推力特性如图13所示。在额定条件下，最大推力达到531.69N，平均推力491.12N，推力波动76.63N，波动率约为15.6%。这个性能指标可以满足大多数轨道交通应用的需求。

图13 电磁推力波形

表5总结了优化后的PPMFMLM主要参数：

在实际测试中，这款PPMFMLM样机表现出色。与传统的直线感应电机相比，其效率提高了约15%，推力密度增加了20%，同时由于次级结构简单，维护成本降低了30%。这些优势使其在轨道交通领域具有广阔的应用前景。

5. 工程应用考量与未来改进方向

在实际工程应用中，PPMFMLM还需要考虑以下几个关键问题：

散热设计方面，由于永磁体和绕组都集中在初级，需要采用高效的冷却方案。我们推荐以下两种方式：

1. 在初级背部安装铝制散热翅片，利用车辆运动时的气流进行自然冷却
2. 对于高功率密度应用，可采用液冷通道设计，将冷却液直接通入初级铁芯

控制系统设计需要考虑直线电机的特殊特性：

1. 需要高精度的位置检测系统，通常采用光栅尺或磁栅尺，分辨率应达到0.1mm级
2. 控制算法需要补偿端部效应和定位力影响
3. 建议采用直接推力控制(DTC)策略，动态响应快，鲁棒性好

对于未来改进，以下几个方向值得关注：

1. 采用Halbach永磁阵列进一步提高气隙磁密
2. 研究分段初级设计，降低长距离应用的成本
3. 开发新型复合次级结构，进一步减轻重量
4. 优化隔磁磁障形状，减少涡流损耗

在样机测试阶段，我们特别注意到安装精度对性能的影响。气隙的均匀性必须控制在±0.1mm以内，否则会导致明显的推力波动增加。建议采用高精度的导轨系统和调整机构来保证装配质量。
