1. 变压器励磁涌流仿真实战指南
深夜实验室里，示波器屏幕上突然跳出的诡异电流波形，往往预示着变压器合闸瞬间的励磁涌流现象。这种现象在电力系统操作中极为常见，却因其复杂的电磁暂态特性让许多工程师头疼。今天我们就用MATLAB/Simulink搭建一个高保真仿真模型，完整复现这一物理过程。
1.1 励磁涌流物理本质解析
当变压器空载合闸时，铁芯磁通会突然建立。由于铁磁材料的非线性特性（B-H曲线的饱和特性），可能导致瞬时励磁电流达到额定电流的6-10倍。这种现象具有几个典型特征：
- 波形呈现尖顶波且严重偏离时间轴对称
- 含有大量二次谐波成分（通常>20%）
- 持续时间约0.1-1秒后衰减至稳态
在实际电力系统中，过大的励磁涌流可能导致保护装置误动作，因此准确仿真这一现象对继电保护整定具有重要意义。
1.2 仿真环境配置要点
推荐使用MATLAB R2020b及以上版本，关键模块包括：
- SimPowerSystems库（现改为Specialized Power Systems）
- Simulink基础模块
- Signal Processing Toolbox（用于谐波分析）
注意：仿真步长建议设置为50μs以下，因为涌流过程包含高频暂态分量。过大的步长会导致波形失真。
2. 变压器建模核心参数设置
2.1 饱和特性曲线配置

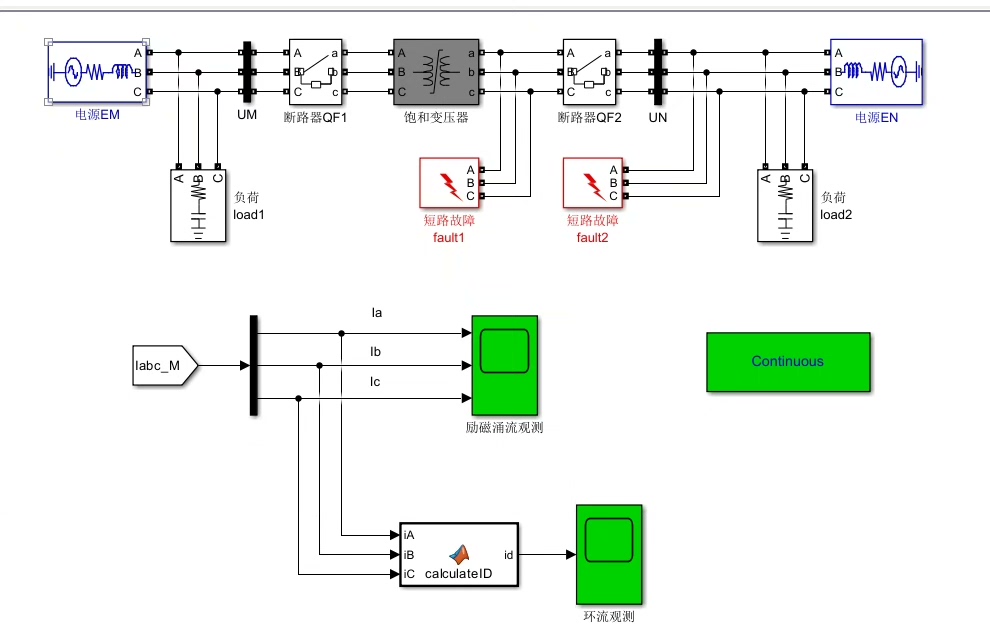

在Simulink的Three-Phase Transformer模块中，饱和特性的设置直接影响涌流仿真效果：
matlab复制% 标幺值设置示例
sat_current = [0, 0.02, 0.05, 0.1]; % 标幺电流
sat_flux = [0, 1.2, 1.35, 1.5]; % 标幺磁通
set_param([model_name '/Transformer'],...
'Saturation', mat2str([sat_current; sat_flux]));
这个分段线性曲线定义了铁芯的磁化特性：
- 第一段（0-0.02pu）对应线性区
- 第二段（0.02-0.05pu）进入拐点
- 第三段（>0.05pu）为深度饱和区
2.2 剩磁效应模拟
实际变压器断开后会保留剩磁，这是影响涌流大小的关键因素。在仿真中可通过初始条件设置：
matlab复制set_param([model_name '/Transformer'],...
'RemanentFlux', mat2str([0.8, -0.6, 0.3])); % 各相剩磁标幺值
三相剩磁建议设置为不同值以模拟最恶劣工况。当剩磁方向与合闸电压同相时，将产生最大涌流。
3. 合闸控制与测量系统搭建
3.1 精确相位控制实现
通过Breaker模块的SwitchingTimes参数可实现毫秒级精度的合闸控制：
matlab复制% 计算对应工频周期的合闸时刻
switching_angle = 90; % 合闸角度(度)
switching_time = 0.02*(switching_angle/360)*50; % 50Hz系统
set_param([model_name '/Breaker'],...
'SwitchingTimes', ['[',num2str(switching_time),']']);
典型测试序列建议：
- 0°合闸（电压过零点）
- 90°合闸（电压峰值点）
- 随机角度合闸
3.2 环流检测方案
对于△接法绕组，环流检测需要特殊处理：
matlab复制% 电流互感器配置示例
add_line(model_name, 'Transformer/3', 'CT1/1', 'autorouting','smart');
add_line(model_name, 'CT1/2', 'Busbar/1', 'autorouting','smart');
关键测量点包括：
- 高压侧三相电流
- 低压侧环流（△绕组内部）
- 中性点电流（Y接法时）
4. 仿真执行与结果分析
4.1 智能仿真控制策略
为防止数值振荡导致仿真失败，建议添加保护逻辑：
matlab复制simOut = sim(model_name,...
'StopTime', '0.3',...
'MaxStep', '50e-6',...
'SignalLogging','on');
if max(isnan(logsout{1}.Values.Data)) ||...
any(logsout{3}.Values.Data > 20)
error('仿真异常终止：检查铁芯饱和曲线设置');
end
4.2 典型波形特征识别
正常励磁涌流应呈现以下特征：
- 波形不对称且含有明显直流分量
- 谐波分析显示二次谐波占比>20%
- 三相波形不完全相同（因剩磁差异）
实测技巧：在Scope中启用Peak Finder工具，可自动标注波形特征点。
5. 工程实践中的关键问题
5.1 常见仿真失败场景
-
数值振荡问题：
- 现象：波形出现高频毛刺
- 解决方案：减小仿真步长或改用ode23tb求解器
-
不收敛问题：
- 现象：仿真自动停止
- 检查：变压器参数是否合理，特别是漏感与电阻比值
5.2 实测与仿真差异分析
当现场测量结果与仿真不符时，建议检查：
- 系统等效阻抗是否准确
- 实际合闸时间与仿真设置的相位对应关系
- 变压器实际剩磁状态（可通过直流电阻测试反推）
6. 高级应用扩展
6.1 涌流抑制措施仿真
在模型中可模拟常见的涌流抑制方法：
- 选相合闸技术
- 预充磁装置
- 串联电阻合闸
matlab复制% 选相合闸控制逻辑示例
if voltage_phase >= 88 && voltage_phase <= 92
set_param([model_name '/Breaker'], 'State', 'open');
end
6.2 保护继电器测试方案
利用仿真结果测试差动保护性能：
- 生成标准COMTRADE格式波形文件
- 导入继电保护测试仪
- 验证二次谐波制动功能
我在实际工程中发现，当系统存在分布式电源时，传统谐波制动方案可能需要调整阈值。建议在仿真中尝试加入20-30%的分布式电源渗透率，观察其对涌流特征的影响。
