IoT通信模型解析：从基础架构到工业实践

1. IoT通信模型全景解析：从基础架构到工程实践

在工业自动化和智能家居领域摸爬滚打多年后，我深刻体会到IoT系统的通信架构就像人体的神经系统——它决定了整个系统的反应速度和协调能力。今天我想分享的这套通信模型分类法，是经过多个实际项目验证的实用框架，能帮助开发者快速把握物联网系统的设计要点。

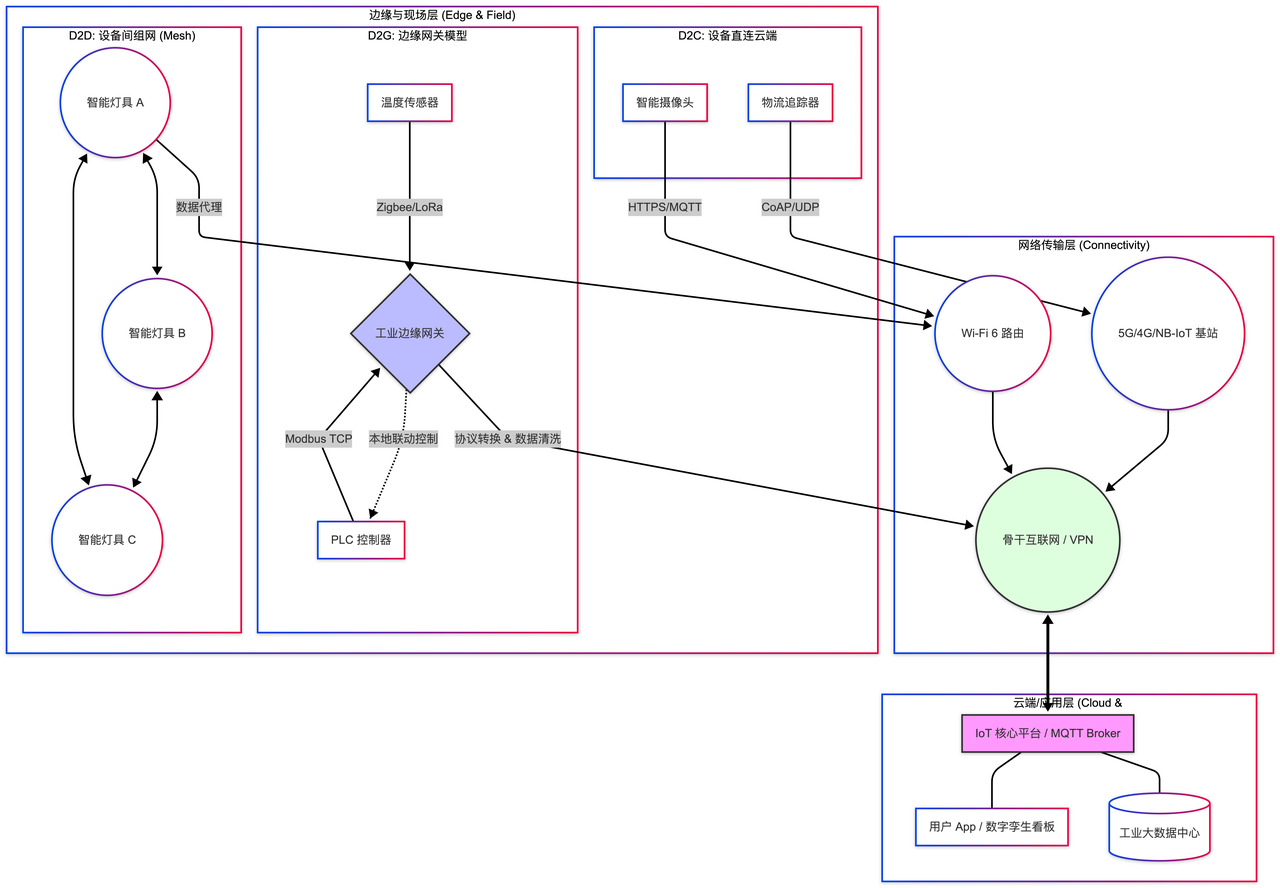

物联网通信与传统Web架构最大的区别在于其"事件驱动"的本质。想象一下工厂里的传感器网络：温度超标时主动报警，设备故障时自动触发备用系统，这些场景都不适合用传统的"请求-响应"模式。下面这张全景图展示了IoT通信的三种基础模式和核心交互机制：

2. 三种基础通信模型详解

2.1 D2C（设备直连云端）模式实战

在智能家居项目中，我们最常使用D2C模式。比如智能插座通过Wi-Fi直接连接云平台，这种架构看似简单，但藏着不少工程细节：

典型连接流程：

1. 设备上电后加载预置证书
2. 建立MQTT over TLS长连接
3. 定期发送心跳包（建议30-60秒间隔）
4. 实现遗嘱消息（Last Will）机制

关键经验：在深圳某智能家居项目中，我们发现当设备数量超过5000台时，云端负载均衡器会出现TCP端口耗尽问题。解决方案是：

• 调整Linux内核参数：net.ipv4.ip_local_port_range
• 使用MQTT共享订阅功能分散负载

证书管理的最佳实践：

• 采用X.509双向认证
• 实现证书轮换机制（推荐使用AWS IoT或Azure DPS服务）
• 将CA证书预烧录在设备安全芯片中

2.2 D2D（设备间直连）的工业级实现

在汽车制造厂的设备联动场景中，D2D模式展现出独特价值。我们曾用Zigbee实现过喷涂机器人与传送带的毫秒级同步：

协议选型对比表：

防广播风暴的三层防护：

1. 物理层：设置合理的发射功率（如Zigbee建议-25dBm）
2. 网络层：实现MLME-SET.request原语控制转发次数
3. 应用层：添加序列号去重机制

2.3 D2G（设备通过网关接入）架构设计

某油田监控项目让我深刻认识到D2G模式的价值。现场RTU设备通过Modbus连接到边缘网关，网关再通过4G上传数据，这种架构有三大优势：

边缘计算典型用例：

• 数据预处理：去除抖动数据（如采用卡尔曼滤波）
• 协议转换：Modbus转MQTT
• 离线缓存：至少存储7天原始数据

网关选型参数计算公式：

code复制所需吞吐量 = 设备数 × 采样频率 × 单条消息大小 × 冗余系数(1.2-1.5)

例如：100台设备，每秒采集1次，每条消息200字节，则：

code复制100 × 1 × 200 × 1.3 = 26KB/s

3. Pub/Sub模型的工程实现细节

3.1 为什么物联网必须用发布订阅模式？

在传统Web架构中，服务端需要维护每个客户端的连接状态，这种模式在物联网场景会遇到两个致命问题：

1. 海量连接问题：10万台设备意味着10万条TCP连接
2. 消息广播问题：一条控制指令需要发送给所有设备时，服务端需要主动遍历所有连接

而Pub/Sub模型通过引入Broker角色完美解决了这些问题。去年我们改造的智慧农业系统，接入设备数从3000台扩展到5万台，系统负载反而降低了40%。

3.2 MQTT Broker的性能调优

以EMQX为例，生产环境必须调整以下参数：

code复制# emqx.conf 关键配置
listener.tcp.external.max_connections = 1000000
listener.tcp.external.backlog = 1024000
listener.tcp.external.recbuf = 256KB
listener.tcp.external.sndbuf = 256KB

集群部署建议：

• 每个节点不超过5万连接
• 使用专有网络避免跨可用区延迟
• 启用共享订阅实现负载均衡

3.3 Topic设计规范与反模式

优秀案例：

code复制factory/{plantID}/{lineID}/{deviceType}/{metric}
home/{room}/{deviceType}/{function}

常见错误：

1. 使用设备序列号作为Topic（难以维护）
2. 层级过深（超过6层影响匹配效率）
3. 混用大小写（容易导致权限配置错误）

通配符性能对比测试：

code复制# 测试结果（消息吞吐量）
factory/+/temperature   >   factory/+/+/+/temperature

4. 通信路径对比与拓扑演进

4.1 四种通信模型性能矩阵

我们在实验室环境下对四种模型进行了压力测试：

4.2 拓扑演进实战案例

某汽车工厂的物联网系统经历了典型的三阶段演进：

阶段1（2018年）：

• 50台PLC直接连接云平台
• 遇到问题：网络抖动导致控制指令丢失

阶段2（2020年）：

• 引入MQTT Broker集群
• 实现QoS 2级消息保证
• 系统可用性从99%提升到99.9%

阶段3（2022年）：

• 部署边缘计算网关
• 关键控制逻辑本地化
• 响应延迟从200ms降至20ms

5. 工业场景的特殊考量

5.1 时间敏感网络(TSN)实现

在数控机床协同作业场景中，我们采用了IEEE 802.1Qbv标准：

关键配置参数：

• 时间同步精度：≤1μs
• 调度周期：通常250μs或500μs
• 流量类型：划分8个优先级队列

典型故障排查流程：

1. 检查gPTP时钟同步状态
2. 验证调度表配置
3. 检测网络设备缓存状态

5.2 离线处理机制设计

在新疆某风电项目中，我们实现了三级容错：

1. 网络抖动（<1分钟）：MQTT会话保持
2. 中度断网（1小时）：网关本地存储
3. 长期断网（>24小时）：触发安全停机程序

6. 真实案例：智能工厂通信架构

某日化品工厂的完整通信路径：

code复制PLC → (Profinet) → 工业网关 → (MQTT over TLS) →
边缘计算节点 → (gRPC) → 云平台 → (WebSocket) → 中控大屏

关键性能指标：

• 端到端延迟：<150ms（95%分位）
• 消息吞吐量：12000 msg/s
• 断网容忍时间：72小时

这个项目让我深刻体会到：好的通信架构应该像优秀的交通系统——即使部分路段封闭，整个网络仍能保持基本运转。在物联网领域，这意味着要在云、边、端之间建立合理的通信分层，为每类数据选择最适合的传输路径。
